Proč watty a lumeny nestačí

Watt popisuje elektrický příkon. Neříká, jak účinně svítidlo mění elektřinu na záření využitelné rostlinou ani jak rovnoměrně toto záření dopadne na pěstební plochu.

Lumen je užitečný pro lidské osvětlení, protože světelný tok váží jednotlivé vlnové délky podle citlivosti lidského oka. Rostlina ale světlo neposuzuje stejným způsobem. Dva zdroje se stejným počtem lumenů mohou mít rozdílné spektrum i rozdílný počet fotosynteticky aktivních fotonů.

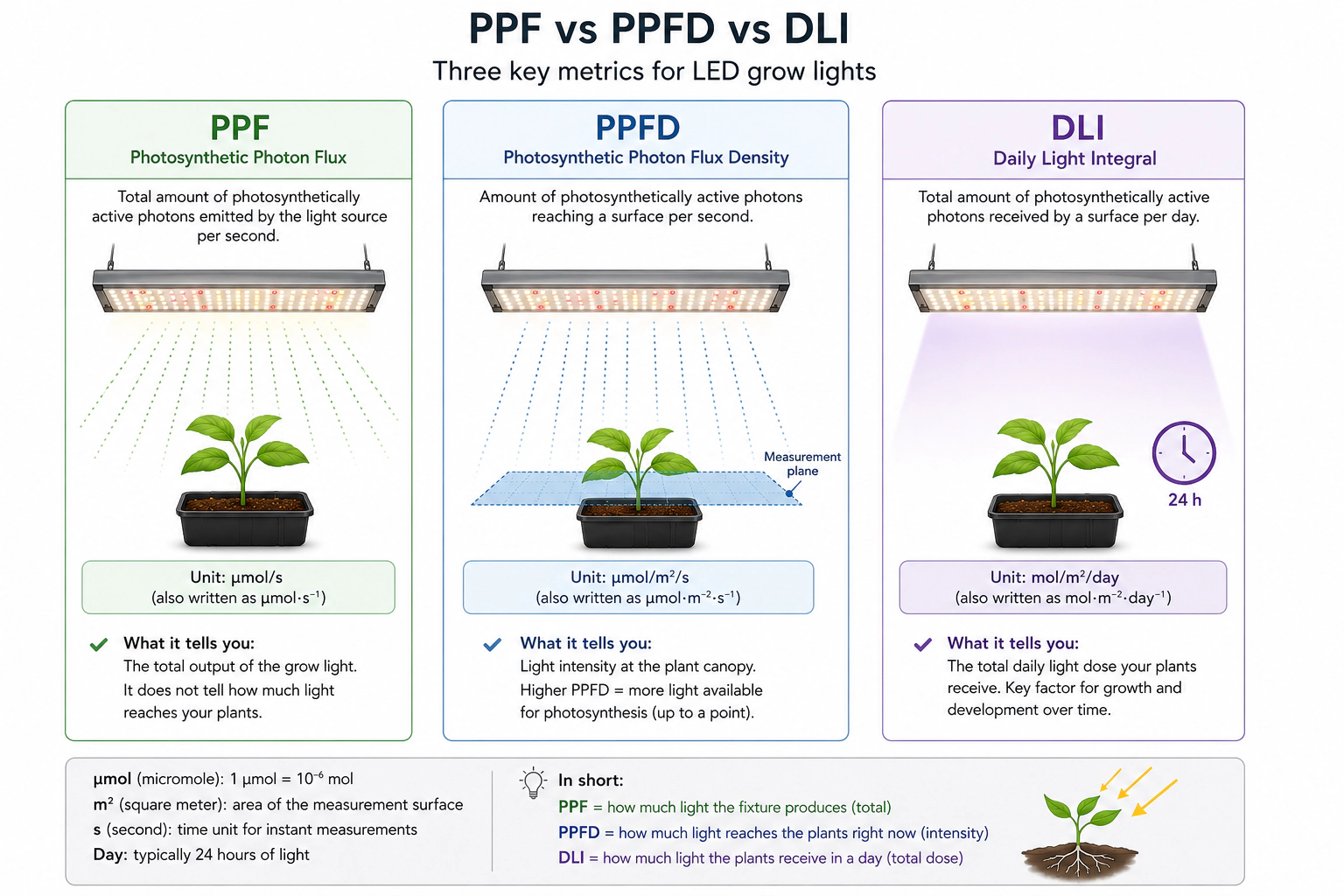

Proto u pěstebního světla sleduji:

• příkon ve wattech kvůli spotřebě a zdroji,
• PPF jako celkový tok fotosyntetických fotonů,
• PPFD jako hustotu fotonů na konkrétní ploše,
• mapu PPFD pro kontrolu středu a okrajů,
• DLI jako celkovou denní dávku,
• spektrum, chlazení a reálnou montážní výšku.

PAR, PPF, PPFD a DLI bez zbytečné vědy

Virginia Tech ve svém průvodci Daily Light Integral pracuje s fotosynteticky aktivním zářením PAR v rozsahu 400 až 700 nm a rozlišuje několik veličin.

PPFD se mění se vzdáleností, optikou, velikostí plochy a polohou pod svítidlem. Jeden údaj ze středu nestačí. Pro návrh potřebuji mapu nebo více měřicích bodů.

PPFD je podobné okamžitému průtoku vody. DLI je množství, které za celý den nateče do nádoby.

Jak spočítat denní dávku světla

Pokud na vrchol porostu dopadá průměrně 150 µmol/m²/s po dobu 14 hodin:

Virginia Tech uvádí jako orientační příklady DLI 5 až 10 mol/m²/den pro sazenice a řízky, 9 až 12 pro microgreens, 12 až 17 pro salát a 10 až 15 pro petržel. Nejde o univerzální dávku pro každý kultivar a každou fázi. Hodnoty používám jako výchozí rámec.

Potřebnou PPFD lze spočítat opačně:

Pro cílové DLI 8 při čtrnáctihodinové fotoperiodě vychází 8 / 14 / 0,0036 = přibližně 159 µmol/m²/s. Tím získám cíl pro průměr na pěstební ploše. Teprve potom hledám sestavu, která ho při reálné výšce dokáže rovnoměrně dodat.

Jaké spektrum rostliny potřebují

Červená a modrá část spektra jsou pro fotosyntézu důležité, ale z toho neplyne, že každé fialové svítidlo je automaticky dobré. Výsledek ovlivňuje intenzita, poměr vlnových délek, fotoperioda, druh rostliny a fáze růstu.

Michigan State University v materiálu Getting Started With Supplemental Greenhouse LED Lighting uvádí, že účinné pěstební LED systémy často používají převážně červenou a část modré. Přidání bílých LED může mírně snížit účinnost, ale zlepšuje vizuální komfort a možnost hodnotit stav rostlin.

Pro domácí polici dávám přednost světlu, pod kterým vidíte skutečnou barvu listů. U čistě červeno-modrého zdroje se hůře hledají skvrny, škůdci nebo změny zbarvení. Plnospektrální či bílé doplněné světlo je proto praktické, i když samotné slovo „full spectrum“ není měřený výkonový údaj.

Kdy stačí LED pásek a kdy už ne

LED pásek dává smysl jako doplňkové světlo k oknu, světlo pro menší polici se sazenicemi, lineární přisvícení více nízkých pater nebo doplněk hlavního svítidla na okrajích plochy.

Pásek není automaticky náhradou hlavního pěstebního panelu. U náročných plodových rostlin, větší plochy nebo pěstování zcela bez denního světla požaduji svítidlo s PPF, PPFD mapou, účinností v µmol/J a jasně uvedenou pokrytou plochou.

BRILED nabízí 12V GROW LED pásek 12 W/m ve variantě pro rostliny a akvária. Zveřejněné údaje popisují napětí, příkon, provedení a spektrální zaměření, ale neobsahují úplnou PPFD mapu pro konkrétní vzdálenost. Proto bych z něj bez měření nesliboval přesné DLI ani pokrytí náročné plodiny.

To není nevýhoda schovaná pod koberec. Je to hranice dostupných dat.

Vzdálenost od rostlin a rovnoměrnost

Příliš vysoko umístěné světlo ztrácí intenzitu a více světla míří mimo plochu. Příliš nízko umístěný zdroj může vytvořit přetížený střed a tmavé okraje.

Správnou výšku neurčuji univerzálním číslem. Postupuji takto:

1. Změřím pěstební plochu a maximální výšku rostlin.
2. Rozmístím světelné linie rovnoměrně nad celou šířkou.
3. Začnu ve větší vzdálenosti nebo na nižším výkonu.

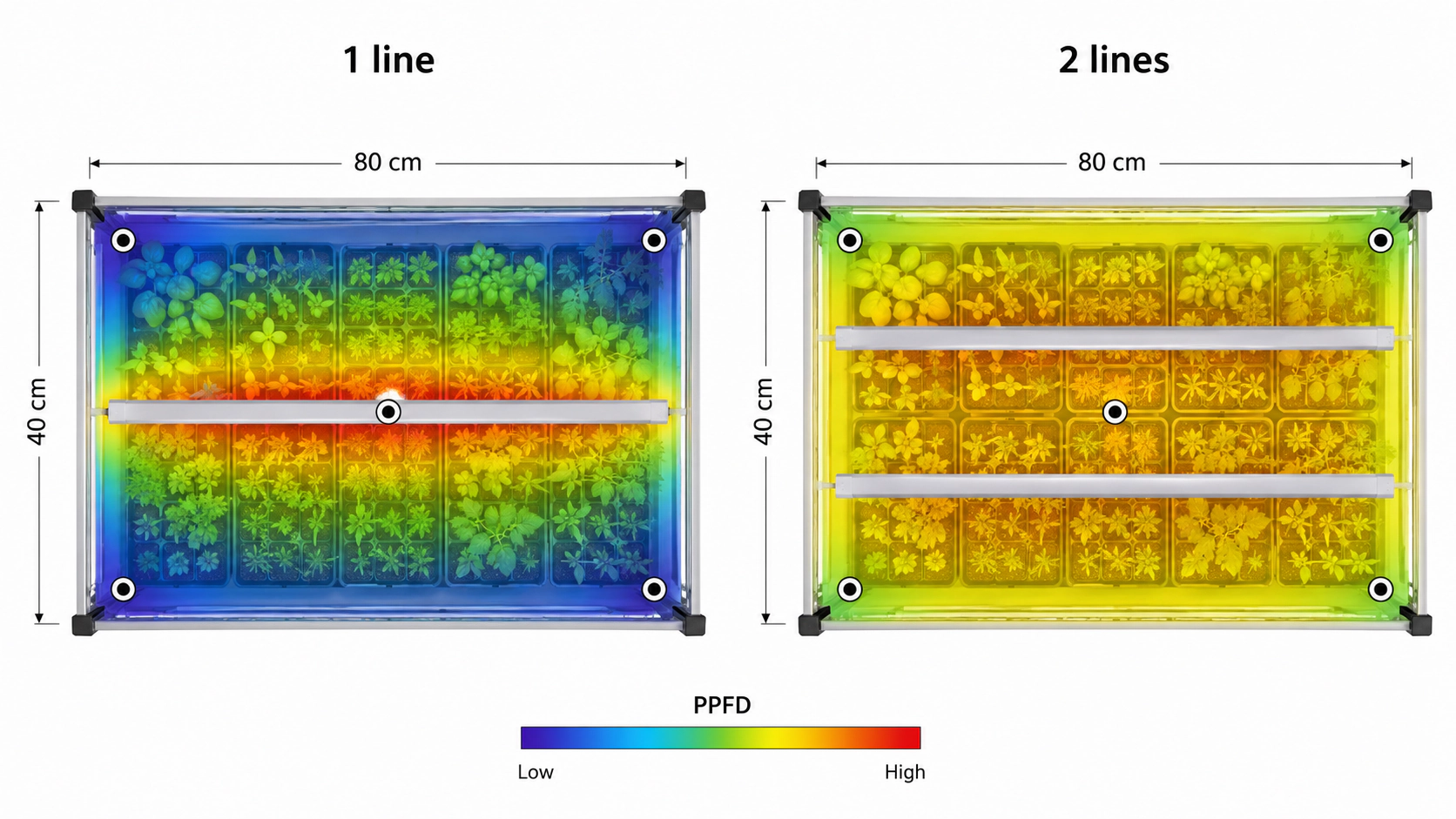

4. Změřím PPFD ve středu, rozích a mezi svítidly.
5. Sleduji vytahování, blednutí, kroucení a teplotu listů.
6. Výšku nebo jas měním postupně.

University of Minnesota zdůrazňuje rozdílné nároky druhů a skutečnost, že vyšší intenzita mění také spotřebu vody a teplotní podmínky. Světlo proto nelze nastavovat odděleně od zálivky a prostředí.

U lineárního pásku používám více rovnoběžných linií místo jedné extrémně silné uprostřed. Cílem není rekord ve středovém bodě, ale použitelný průměr a přijatelné minimum na celé ploše.

Jak spočítat zdroj pro 12V GROW pásek

Pro dva metry pásku s příkonem 12 W/m vychází 2 x 12 = 24 W. S 20% provozní rezervou:

Volím tedy nejbližší vyšší běžný výkon, například 36W zdroj. Proud pásku je 24W / 12V = 2A. Zdroj musí mít výstup 12V DC a zvládnout nejméně 2A; 36W model nabízí 3A. Příklad je 12V zdroj 36 W, 3 A.

Pásek montuji do vhodného hliníkového profilu, který pomáhá odvádět teplo a drží rovnou linii. Difuzor může snížit množství dopadajícího světla, proto jeho vliv zahrnuji do měření.

Fotoperioda, časovač a stmívání

Fotoperioda je počet hodin světla za den. Delší doba může zvýšit DLI, ale nemá smysl bez omezení prodlužovat svícení, pokud rostlina potřebuje temnou fázi nebo pokud je ostatní prostředí limitující.

Pro pravidelný režim používám časovač nebo automatizaci. Ruční zapínání podle toho, kdy si vzpomenete, vytváří proměnlivou dávku. Rostlina nemá kalendář, ale rozdíl mezi deseti a šestnácti hodinami pozná.

Stmívání je užitečné při aklimatizaci sazenic, změně výšky porostu, kombinaci se slunečním světlem a dolaďování PPFD bez mechanického přestavování. Regulátor musí odpovídat napětí a proudu celé sestavy.

Teplo, vlhkost a bezpečnost

LED zdroj produkuje méně sálavého tepla než některé starší technologie, ale příkon se neztrácí. Teplo vzniká v LED, profilu i napájecím zdroji.

Kontroluji volný prostor kolem zdroje, teplotu profilu po několika hodinách, vzdálenost listů, proudění vzduchu, kondenzaci, krytí pásku i spojů a možnost bezpečného odpojení.

IP20 pásek nepatří do místa, kde na něj stříká voda nebo kondenzuje vlhkost. Vyšší krytí samotného pásku ale nechrání neizolované spoje ani otevřený zdroj. Voda má nepříjemný zvyk najít právě část, kterou katalogová fotografie neukazuje.

Pevné připojení na 230V patří kvalifikované osobě. Nízkonapěťová 12V část nezbavuje síťovou stranu rizika.

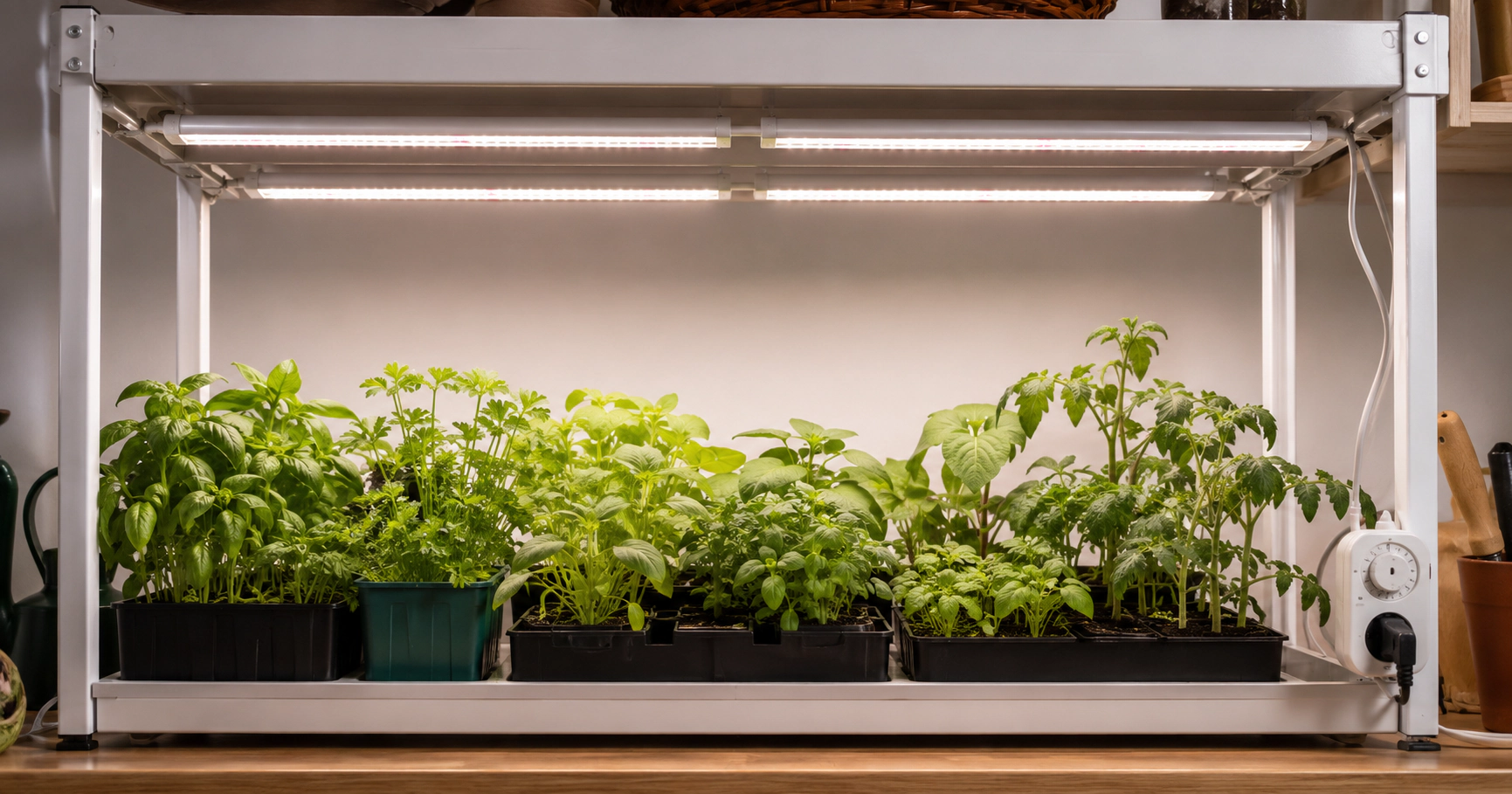

Modelový příklad: police se sazenicemi

Očekávání: Nad polici 80 x 40 cm nalepíme jeden metr GROW pásku, nastavíme 14 hodin denně a sazenice budou mít dost světla.

Realita: Z wattů a lumenů víme spotřebu a viditelný světelný tok, ale bez PPFD měření neznáme průměrnou dávku na listech. Jedna linie uprostřed může vytvořit světlý pás a slabé okraje. Výška sazenic navíc během několika týdnů změní vzdálenost od zdroje.

Obrat: Použijeme dvě kratší rovnoběžné linie v hliníkových profilech a změříme více bodů na úrovni listů. Pro orientační cílové DLI 8 a fotoperiodu 14 hodin potřebujeme průměrnou PPFD přibližně 159 µmol/m²/s. Pokud měření vyjde níže, upravíme výšku, přidáme světelnou linii nebo zvolíme výkonnější svítidlo.

Poučení: Elektricky správně zapojený pásek ještě není hotový pěstební návrh. Ten vznikne až spojením plochy, měření, času a reakce rostlin.

Kontrolní seznam před nákupem

1. Určete druh rostliny a fázi růstu.
2. Změřte skutečnou pěstební plochu.
3. Zjistěte podíl denního světla.
4. Zvolte cílovou fotoperiodu a orientační DLI.
5. Přepočítejte DLI na požadovanou průměrnou PPFD.
6. Hledejte PPF, účinnost v µmol/J a PPFD mapu.
7. Porovnejte střed, rohy a montážní výšku.
8. Rozhodněte, zda stačí doplňkový pásek.
9. Spočítejte napájecí zdroj s rezervou.
10. Navrhněte chlazení, nastavení výšky a ochranu proti vodě.
11. Přidejte časovač a podle potřeby stmívání.
12. Po instalaci měřte a měňte nastavení postupně.

Časté dotazy

Začněte pracovní deskou, ne katalogem

Nejprve si změřte skutečnou délku osvětlené plochy. Ne délku celé kuchyně. Započítejte přerušení digestoří, vysokou skříní, rohem nebo oknem a rozhodněte, zda mají jednotlivé úseky svítit společně.

Potom si odpovězte na šest otázek:

1. Má světlo sloužit hlavně k práci, nebo jen k orientaci?
2. Jaká je barva pracovní desky a zadní stěny?
3. Kde může být profil bez oslnění očí?
4. Kam se vejde zdroj a zůstane přístupný?
5. Chcete pevnou barvu bílé, CCT, nebo jen stmívání?
6. Kudy povedou kabely mezi oddělenými skříňkami?

Tmavá matná deska pohltí více světla než světlý lesklý povrch. Lesklá zase snadněji ukáže odraz jednotlivých bodů. Stejný pásek proto ve dvou kuchyních nevypadá stejně.

Jaký LED pásek pod kuchyňskou linku

Pro hlavní osvětlení pracovní plochy sleduji světelný tok v lumenech na metr, nikoli jen příkon. Příkon říká, kolik sestava spotřebuje. Lumeny popisují, kolik světla pásek vydává.

Jako praktický základ kontroluji:

• napětí 12 nebo 24V,
• příkon ve W/m a světelný tok v lm/m,
• teplotu chromatičnosti a CRI,
• hustotu LED a dělicí délku,
• šířku pásku vzhledem k profilu,
• krytí podle skutečného prostředí.

Barva světla

Teplá bílá kolem 2700 až 3000 K navazuje na obytný interiér a dřevo. Neutrálních 4000K působí "pracovněji" a obvykle usnadní rozlišení detailů. LEDVANCE ve svém průvodci podlinkovým osvětlením uvádí teplejší rozsah 2700 až 3000 K pro útulnější dojem a 4000 až 5000 K pro soustředěnější práci. Není to povinné pravidlo; důležitá je návaznost na zbytek kuchyně.

Pokud se nemůžete rozhodnout, CCT pásek umožní měnit teplotu bílé. Potřebuje ale odpovídající vícekanálový ovladač a kabeláž.

CRI a vzhled potravin

CRI popisuje věrnost podání barev. Pro běžné světlo považuji CRI 80 za základ. Pod linkou dávám přednost CRI 90 a vyššímu, pokud chcete přirozeněji vidět zeleninu, maso, pečivo i odstíny pracovní desky.

Vyšší CRI samo o sobě nezaručuje správnou barvu světla ani dostatek lumenů. Je to jeden parametr z několika. Proto porovnávám konkrétní datové listy, ne pouze štítek „vysoké CRI“.

12V nebo 24V

Obě napětí mohou fungovat. U nové delší instalace ale obvykle volím 24V.

Při stejném výkonu teče 24V soustavou poloviční proud oproti 12V. Menší proud pomáhá omezit úbytky napětí ve vodičích a měděných cestách pásku. Neznamená to, že lze libovolně prodlužovat jednu větev; stále platí maximální délka výrobce a potřeba správného napájení.

LED pásky 12V mají smysl u krátkých úseků, při návaznosti na existující 12V systém nebo tam, kde požadujete krátkou dělicí délku konkrétního pásku. Napětí zdroje, pásku a regulátoru musí být vždy stejné.

Pro delší linku nebo více navazujících skříněk je 24 V zpravidla klidnější základ. V nabídce lze porovnat LED pásky 24 V a konkrétní 24V pásek 9,6 W/m pro vnitřní použití.

Profil a difuzor rozhodují o výsledku

Pásek nalepený přímo na lamino sice svítí, ale světelná linie bývá nerovnoměrná a jednotlivé LED se odrážejí v lesklé desce. Hliníkový profil odvádí teplo, drží rovnou montážní linii a nese difuzor, který omezuje viditelné body a oslnění.

Difuzor část světla pohltí. Jeho úkolem ale není vyhrát laboratorní souboj v lumenech. Má vytvořit příjemnější a čistší světelnou plochu. U pásku s malou hustotou LED mohou být body patrné i přes mléčný kryt; pomůže hlubší profil nebo hustší pásek.

Před nákupem kontroluji vnitřní šířku profilu a šířku pásku. Desetimilimetrový pásek se do úzkého osmimilimetrového kanálu nevejde, ani když na něj budete mluvit hezky.

Přehled konstrukcí najdete v kategorii profily a difuzory pro LED pásky.

Kam profil pod skříňku umístit

Nejčastější chyba je profil nalepený úplně vzadu u stěny. Světlo potom zvýrazní obklad a zadní část desky, ale ruce u přední hrany zůstávají ve vlastním stínu.

Pro pracovní světlo dávám profil spíše k přední části spodní plochy skříňky. Přesná vzdálenost závisí na hloubce skříňky, přesahu dvířek, úhlu profilu a výšce nad deskou. Před vrtáním proto udělám jednoduchou zkoušku:

1. Provizorně přichytím krátký svítící úsek.
2. Večer zkontroluji desku z běžné pracovní polohy.
3. Sleduji stíny rukou, odraz v desce a přímý pohled na difuzor.
4. Až potom vyznačím definitivní osu.

Rohový profil natočený k pracovní ploše může pomoci tam, kde rovný profil oslňuje nebo svítí příliš dozadu. Univerzální poloha neexistuje. Pět minut zkoušky ušetří montážní otvory na špatném místě.

Jak spočítat LED zdroj

Výkon zdroje vypočítám ze vztahu:

K výsledku přidám provozní rezervu. Pro běžnou domácí instalaci používám jako výchozí hodnotu 20 %. U teplého nebo hůře větraného prostoru volím více a respektuji datový list zdroje.

Nejbližší vyšší běžný výkon je 60 W. Zdroj tedy musí poskytovat 24V DC, alespoň 60W a proud nejméně 2,5A. Příklad odpovídajícího výkonu je 24V zdroj 60 W, 2,5 A. Krytí IP67 ale není automaticky nutné pro každou kuchyň; konstrukci vybírejte podle umístění, prostoru a chlazení.

Zapojení, rohy a delší úseky

LED pásek se v ostrém rohu nepřekládá jako papír. Roh řeším krátkým propojením vodičem nebo kompatibilní spojkou. Kabel nechávám s přiměřenou rezervou, ale ne v klubku natlačeném vedle zdroje.

U více oddělených úseků navrhuji paralelní větve:

• každá větev dostane vlastní přívod od společného rozbočení,
• součet příkonů všech větví nesmí překročit výkon zdroje a regulátoru,
• průřez kabelu volím podle proudu, délky a přípustného úbytku,
• polaritu kontroluji před zapnutím,
• spoje zůstávají přístupné.

Silnější zdroj sám nevyřeší úbytek napětí na dlouhém pásku. Pokud vzdálený konec svítí méně nebo mění odstín, je problém často v napájecí trase. Pomůže kratší větev, napájení z více bodů nebo větší průřez přívodu.

Vypínač, senzor, stmívač nebo chytrá domácnost

Způsob ovládání rozhodněte před výběrem zdroje a kabeláže. Pro jednoduchou kuchyň stačí vypínač na 230V straně nebo nízkonapěťový spínač podle návrhu sestavy. Bezdotykový senzor je praktický při práci s mokrýma rukama. PWM stmívač na 12/24V straně umožní měnit jas jednobarevného pásku, pokud proudově zvládne celou sestavu.

U Zigbee nebo Matter řízení nejprve řeším elektrickou topologii a až potom aplikaci. Ovladač musí podporovat stejné napětí jako pásek, požadovaný počet kanálů, proud jednotlivých kanálů i celkový proud a místní ovládání i bez telefonu.

Chytré světlo bez dostupného fyzického ovládání bývá chytré jen do chvíle, než někdo potřebuje rychle nakrájet cibuli.

Krytí IP a bezpečnost v kuchyni

IP kód popisuje ochranu krytu proti vniknutí pevných částic a vody. IEC ve svém přehledu IP krytí vysvětluje, že první číslice se vztahuje k pevným předmětům a prachu, druhá k vodě.

Pod horní skříňkou v suché části může stačit provedení pro interiér. V blízkosti dřezu, páry nebo pravidelného ostřiku je nutné posoudit skutečné umístění, spoje i napájecí část. Krytí jednoho pásku neudělá voděodolnou celou sestavu.

Zvlášť kontroluji krytí pásku nebo svítidla, krytí spojů a koncovek, umístění zdroje, vzdálenost od vody a tepla, odlehčení kabelů a možnost bezpečného odpojení.

Modelový příklad: pět metrů kuchyňské linky

Očekávání: Nalepíme pět metrů LED pásku pod skříňky, zdroj schováme nad digestoř a jedním kabelem projedeme všechny rohy.

Realita: Příkon pásku 9,6W/m vychází na 48  a 60W zdroj výkonově stačí. Profil je ale nalepený vzadu, takže pracovní hrana zůstává ve stínu. Jeden dlouhý přívod navíc vytváří rozdíl jasu mezi prvním a posledním úsekem. Zdroj je uzavřený bez větrání a pro výměnu by se musela rozebrat skříňka.

Obrat: Profil posuneme blíže k přední hraně a jeho polohu předem ověříme krátkou světelnou zkouškou. Úseky rozdělíme do dvou paralelních větví a zdroj umístíme do přístupné větrané části. Ovládání řeší PWM stmívač s dostatečným proudem a samostatným fyzickým tlačítkem.

Poučení: Výkon pásku je jen jedna řádka návrhu. Výsledek dělá poloha světla, profil, rozvod, chlazení a servis. Právě tyto nenápadné detaily rozhodují, zda kuchyňská linka opravdu slouží.

Kontrolní seznam před objednáním

1. Změřte každý svítící úsek samostatně.
2. Určete, zda chcete pevnou bílou, CCT nebo RGBW.
3. Vyberte napětí celé soustavy.
4. Porovnejte lm/m, W/m, CRI a dělicí délku.
5. Ověřte šířku pásku a profilu.
6. Zvolte difuzor podle hustoty LED a požadovaného vzhledu.
7. Otestujte polohu profilu na pracovní desce.
8. Spočítejte výkon zdroje s rezervou a proud regulátoru.
9. Navrhněte paralelní větve a průchody mezi skříňkami.
10. Připravte přístupné místo pro zdroj a spoje.
11. Určete způsob vypínání a stmívání.
12. Pevnou část instalace na 230V svěřte kvalifikované osobě.

Komponenty lze vybírat v kategoriích LED osvětlení do kuchyně, LED pásky do kuchyně a LED profily s difuzory.

Časté dotazy

• Rozměr: panel do rastru mívá přibližně 595 x 595 mm
• Pracovní světlo: do kanceláře se obvykle volí 4000K
• Oslnění: pro kanceláře se běžně řeší UGR ≤ 19
• Výběr: rozhodují lumeny, fotometrie a montáž, ne pouze watty
• Návrh: finální počet panelů je vhodné ověřit v DIALuxu

LED panel 60x60 není vždy přesně 600 X 600 mm

Označení 60x60 popisuje formát panelu. Model určený do kazetového stropu mívá skutečný rozměr přibližně 595 x 595mm, aby se vešel do stropního rastru 600 x 600mm. Přesný rozměr je vždy nutné ověřit v technickém listu konkrétního výrobku.

Tento detail je zásadní zejména při výměně starého zářivkového svítidla nebo při montáži do připraveného otvoru. Objednání pouze podle názvu produktu může na místě skončit úpravou stropu, rámu nebo elektroinstalace.

Před objednáním je vhodné ověřit:

• skutečný rozměr panelu,
• rozměr montážního otvoru nebo stropního rastru,
• výšku panelu a externího driveru,
• dostupný prostor nad podhledem,
• požadovaný způsob montáže.

V nabídce BRILED lze porovnat například LED panel 25 W, 4000 lm a LED panel 30 W, 4500 lm s nízkým oslněním. Oba patří do stejného formátu, ale liší se účinností, konstrukcí a určením.

Kolik lumenů a panelů je potřeba

Pro čtení, psaní a běžnou kancelářskou práci se obvykle pracuje s hodnotou 500lx na pracovní oblasti. Jeden lux odpovídá jednomu lumenu dopadajícímu na jeden metr čtvereční. Samotný světelný tok svítidla proto nestačí. Důležité je také to, kolik světla se skutečně dostane na pracovní rovinu.

Modelová kancelář má rozměry 4 x 5m:

• plocha: 20m²,
• cílová osvětlenost: 500lx,
• orientační činitel využití: 0,60,
• udržovací činitel: 0,80.

Při použití panelu se světelným tokem 4500lm vychází orientačně:

Pro základní návrh tedy vychází pět panelů. Neznamená to však, že pět kusů bude správně v každé kanceláři o ploše 20m². Výsledek ovlivňuje výška stropu, odrazivost stěn, rozmístění svítidel, poloha stolů, nábytek i výška pracovní roviny. Pro realizaci je vhodný výpočet v DIALuxu s konkrétním souborem LDT nebo IES.

Proč watty nestačí

Dva panely s příkonem 36W mohou mít rozdílný světelný tok. Jeden může poskytovat 3600lm, druhý přes 5000lm. Watty vyjadřují spotřebu, lumeny množství vyzařovaného světla.

Panel 4500lm při příkonu 30W dosahuje účinnosti přibližně 150lm/W. Tento údaj je vhodný pro porovnání spotřeby a výkonu, nenahrazuje však fotometrický návrh.

UGR ≤ 19 bez zkratek a marketingových zjednodušení

UGR neboli Unified Glare Rating vyjadřuje míru rušivého oslnění. V kancelářských prostorech se běžně pracuje s limitem UGR ≤ 19. Nižší hodnota znamená menší předpokládané rušivé oslnění.

UGR se ale nevztahuje pouze k samotnému panelu. Výsledek závisí na celé osvětlovací soustavě, poloze svítidel, směru pohledu, rozměrech místnosti a jasu stěn i stropu. Princip metody popisuje také odborný podklad licht.de a ZVEI k metodě UGR.

Při návrhu se kontrolují zejména:

• fotometrický soubor konkrétního svítidla,
• rozteče a počet panelů,
• poloha monitorů a směr pohledu,
• výška stropu nebo zavěšení,
• jas a odrazivost povrchů,
• vypočtené UGR pro relevantní pozorovatele.

Barva světla, CRI a míhání

4000K jako pracovní základ

Pro kanceláře, učebny, dílny a běžná pracovní místa se nejčastěji volí 4000K, tedy neutrální bílá. Teplejší světlo 3000K působí klidněji a hodí se spíše do odpočinkových, domácích nebo reprezentativních prostor. Vyšší teplota chromatičnosti automaticky neznamená více lumenů ani kvalitnější vidění.

CRI podle typu práce

CRI popisuje věrnost podání barev. Pro běžnou kancelář je obvyklým základem CRI 80. Pro grafická studia, tiskárny, lakovny, kontrolu odstínů nebo prodej materiálů je vhodnější CRI 90 a vyšší společně s ověřením dalších barevných parametrů.

Driver a míhání

Kvalitu panelu neurčují pouze LED čipy. Zásadní je také driver, jeho provozní teplota, účinnost a způsob regulace. V prostorech s kamerami, rychlým pohybem nebo celodenní prací je vhodné požadovat doložené údaje o míhání. Samotné označení „flicker-free“ bez měření má pro technický návrh omezenou vypovídací hodnotu.

Vestavný, přisazený nebo závěsný LED panel 60x60

Vložení do rastrového stropu

Nejjednodušší variantou je vložení panelu místo stropní kazety. Nad stropem musí zůstat bezpečný a servisovatelný prostor pro driver, kabeláž a případné konektory. Hmotnost panelu a bezpečnostní jištění se řeší podle konstrukce stropu a montážního návodu.

Přisazený rám

Na pevný strop lze panel namontovat pomocí kompatibilního přisazeného rámu. Nejprve se upevní rám, následně se připojí driver a panel se zasune do konstrukce. Před nákupem je nutné ověřit vnitřní výšku rámu, aby se do něj panel, driver a kabeláž vešly bez tlaku a ostrého ohýbání vodičů.

Montáž do sádrokartonu

Pro čisté zapuštění se používá rám nebo sada určená přímo do sádrokartonu. Otvor se neřeže podle marketingového označení 60×60, ale podle montážního rozměru konkrétního rámu. Před řezáním je vhodné ověřit také polohu profilů, kabeláže a prostor pro budoucí servis driveru.

Závěsná montáž

Závěsná sada se používá ve vysokých prostorech nebo tam, kde není vhodný podhled ani přisazený rám. Změna výšky panelu ovlivňuje osvětlenost, rovnoměrnost i oslnění, proto musí být zahrnuta do světelnětechnického výpočtu.

Kompatibilní rámy, lanka, drivery a další prvky jsou dostupné v kategorii příslušenství pro LED panely.

Kdy má smysl stmívatelný LED panel

Stmívatelný LED panel dává smysl v zasedací místnosti, učebně, domácí pracovně nebo kanceláři s proměnlivým množstvím denního světla. Nestačí však vyměnit běžný vypínač za stmívač.

Nejprve je nutné určit způsob řízení:

• fázové stmívání s kompatibilním driverem,
• 1-10 V,
• DALI,
• PUSH nebo PUSH/DALI podle typu driveru,
• bezdrátové řízení přes kompatibilní aktor nebo bránu.

Panel a driver tvoří jednu elektrickou sestavu. Náhradní stmívatelný driver musí odpovídat výstupnímu proudu, napěťovému rozsahu, výkonu, konektorům i použitému stmívacímu protokolu. Výběr pouze podle hodnoty 36 W nestačí.

Modelový příklad: jeden panel v kanceláři o 20 m²

Očekávání: panel má 4500lm, takže by mohl menší kancelář osvětlit sám.

Realita: prostým dělením 4500lm ÷ 20m² vychází 225lx, a to ještě před započtením ztrát. Po zohlednění činitele využití 0,60 a udržovacího činitele 0,80 vychází orientačně pouze 108lx na pracovní rovině.

Řešení: místo jednoho centrálního panelu návrh pracuje s pěti kusy rozmístěnými podle polohy stolů a okrajů místnosti. Následuje kontrola průměrné a minimální osvětlenosti, rovnoměrnosti a UGR v DIALuxu.

Nákupní checklist pro LED panel 60x60

1. Ověřit skutečný rozměr panelu a montážního otvoru.
2. Porovnat světelný tok, nikoli pouze příkon.
3. Zvolit vhodnou barvu světla a hodnotu CRI.
4. Ověřit doložené údaje k oslnění a fotometrii.
5. Vybrat správný způsob montáže a kompatibilní příslušenství.
6. Zkontrolovat krytí IP podle prostředí.
7. Prověřit parametry, životnost a vyměnitelnost driveru.
8. Určit požadovaný způsob stmívání nebo řízení.
9. Ověřit počet kusů alespoň orientačním výpočtem.
10. U pracovních prostorů dokončit návrh výpočtem v DIALuxu.

Celou nabídku lze porovnat v kategorii LED panely BRILED nebo v užším výběru LED panely do kanceláře.

Časté dotazy
