Co znamená IP65, IP67 a IP68

IP kód popisuje ochranu krytu proti vniknutí pevných částic a vody. První číslice se týká pevných předmětů a prachu, druhá kapaliny. U hodnot IP65, IP67 a IP68 znamená první šestka prachotěsnost; rozdíl je ve zkoušce odolnosti proti vodě.

IP68 není univerzální razítko pro jakýkoli bazén. Systém IP podle IEC 60529 řeší vniknutí prachu a vody; nepopisuje automaticky odolnost proti UV záření, chloru, soli, mrazu ani mechanickému namáhání.

Vyberte krytí podle místa, ne podle pocitu

Začínám otázkou: odkud se voda opravdu vezme a kam odteče?

Krytá pergola a podbití

Pásek je chráněný před přímým deštěm, ale potkává se s vlhkostí, kondenzací, hmyzem a prachem. Doložené IP65 bývá rozumný základ. Profil nesmí vytvořit vaničku, ve které voda zůstane.

Otevřená terasa, schody a zábradlí

Déšť přichází ze strany, při mytí může voda téct přímo po profilu a v zimě zamrzat. Posuzuji proto také polohu spoje, průchod kabelu a drenáž. Pokud může být sestava krátkodobě pod vodou, nestačí automaticky IP65.

Zemní kanál a okolí vody

Největším problémem bývá stojatá voda. IP67 označuje ochranu při dočasném ponoření za zkušebních podmínek, nikoli trvalý provoz ve vodě. Pro trvalé ponoření potřebuji IP68 s jasným údajem o hloubce, době a vhodnosti materiálu pro dané prostředí.

Prostor bazénu nebo fontány má navíc elektrická bezpečnostní pravidla, která samotný článek nenahrazuje. Návrh a připojení síťové části svěřte kvalifikované osobě.

12V, nebo 24V pro venkovní LED pásek

Při stejném výkonu teče v 12V soustavě dvojnásobný proud oproti 24V. Vyšší proud znamená větší úbytek napětí ve vodiči, větší nároky na průřez a citlivější spoje.

Pro delší venkovní trasu proto obvykle volím 24V, pokud je v požadované barvě, výkonu a krytí dostupný vhodný pásek. Neznamená to, že lze libovolně dlouhý pás napájet z jednoho konce. Maximální délku jednoho úseku určuje výrobce.

Napětí musí souhlasit u pásku, zdroje, stmívače, přijímače i případného zesilovače. Vhodné komponenty najdete mezi 24V LED zdroji a řízením.

Jak spočítat zdroj a napájecí větve

Základní výkon je příkon pásku na metr vynásobený délkou. Osm metrů pásku 10W/m má příkon 80W.

Prakticky lze uvažovat o 24V zdroji kolem 100 W, pokud technický list dovolí dané zatížení a zdroj pracuje ve vhodné teplotě. Rezervu vždy přizpůsobte doporučení výrobce a provozním podmínkám.

Silnější zdroj neopraví úbytek napětí

Pokles jasu na konci pásku vzniká také odporem měděných cest a přívodních vodičů. Řešením je vhodné rozdělení na kratší paralelní větve, napájení podle technického listu a správně navržený průřez kabelu.

Pro osm metrů bych raději připravil dvě samostatné čtyřmetrové větve od rozbočovacího bodu než jeden osmimetrový úsek napájený pouze na začátku. Každá větev musí mít spojení a jištění odpovídající proudu.

Zdroj IP67 také potřebuje rozumné místo

Krytí zdroje neznamená, že ho lze položit do prohlubně se stojatou vodou. Instalační návod Mean Well požaduje odpovídající větrání a upozorňuje, že podmínky venkovního umístění závisejí na konkrétní konstrukci zdroje.

Ustřižený konec už nemá automaticky původní krytí

Pásek přijde z výroby utěsněný, vy ho zkrátíte a odkryjete měděné plošky i cestu pod silikonový návlek. Původní krytí se obnoví pouze postupem a příslušenstvím předepsaným výrobcem.

1. Řežte pouze v označeném dělicím místě.
2. Použijte koncovku odpovídající šířce a tvaru pásku.
3. Použijte pouze výrobcem dovolený těsnicí materiál.
4. Mechanicky odlehčete kabel a neveďte po něm vodu do spoje.
5. Nechte spoj přístupný ke kontrole a opravě.

Obyčejný nacvakávací konektor do kuchyňské linky není automaticky venkovní spoj. Smršťovací bužírka může být součástí řešení, ale sama bez doložené konstrukce požadované krytí nezaručí.

Před finálním utěsněním kontroluji polaritu, odběr větví a rovnoměrnost jasu. Tmel totiž umí krásně zakonzervovat i chybu.

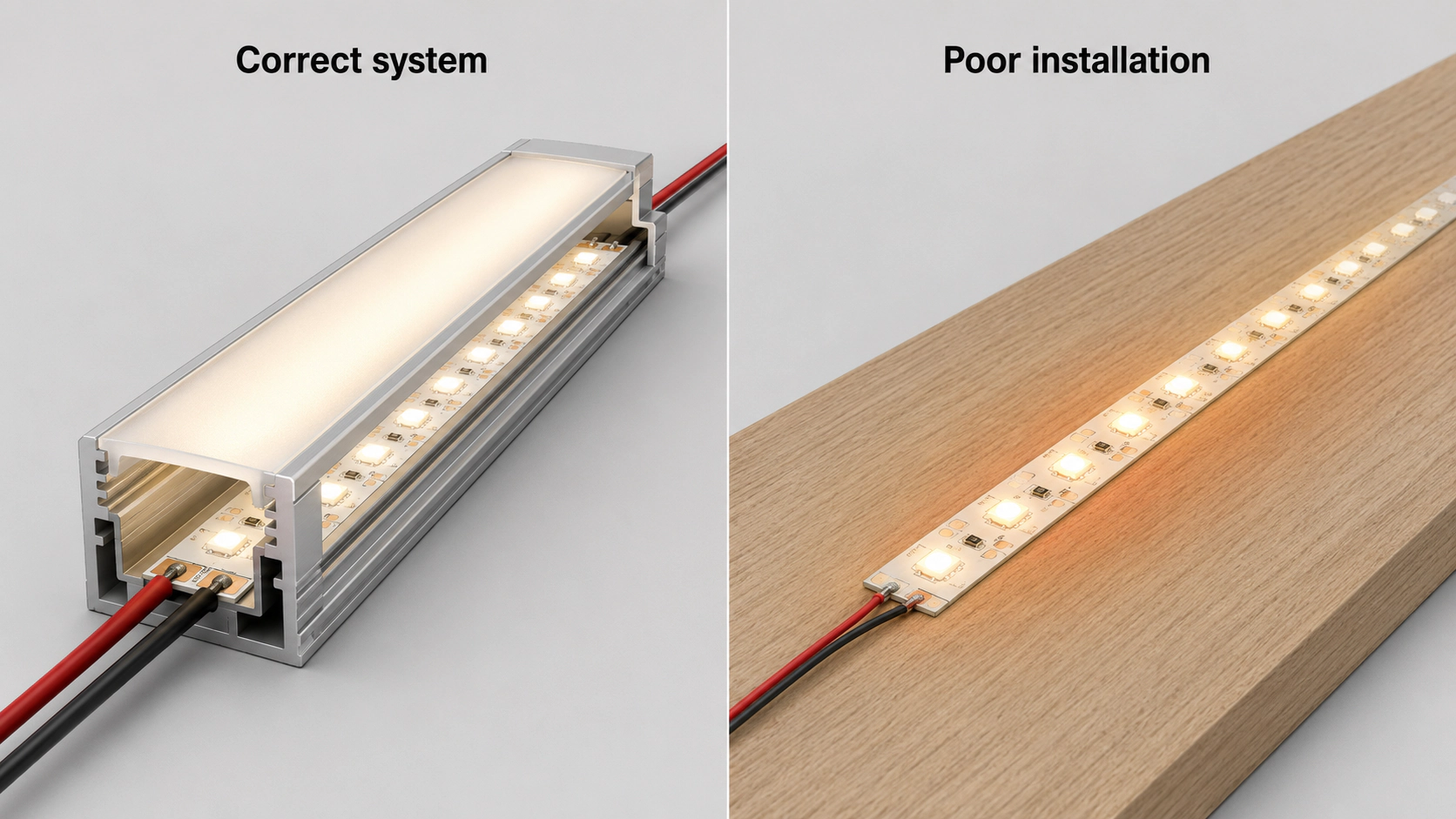

Profil musí chladit, ale také odvádět vodu

Hliníkový profil odvádí teplo z plošného spoje a chrání pásek mechanicky. U venkovní instalace však musí být vhodný pro prostředí a navržený tak, aby se v něm nedržela voda.

• Navrhněte sklon a odtokové cesty.
• Ověřte dilataci dlouhých úseků a mechanické uchycení.
• Zkontrolujte UV odolnost difuzoru.
• Počítejte se skutečnou šířkou zalitého pásku, koncovky a kabelu.
• Zachovejte možnost výměny pásku bez bourání konstrukce.

Zalitý pásek bývá širší a vyšší než stejná varianta IP20. Proto ověřuji vnitřní rozměr profilu, nikoli pouze jeho název. Rozměry lze porovnat mezi profily a difuzory pro LED pásky.

Ani vysoké krytí neruší potřebu chlazení. Silikon a uzavřený difuzor mohou odvod tepla zhoršit, takže u výkonného pásku musí profil teplo skutečně odvést.

Barva světla a světelný tok venku

Na terasu a pergolu nejčastěji volím 2700 až 3000K. Teplé světlo působí přirozeně u dřeva, fasády a posezení. Hodnota 4000K se hodí tam, kde má světlo plnit pracovní nebo orientační funkci.

• Jemná světelná linka: nižší tok a skrytý zdroj světla.
• Schody: rovnoměrnost a omezení oslnění jsou důležitější než rekordní lm/m.
• Venkovní kuchyně: potřebujete konkrétní osvětlenost pracovní plochy.
• Fasáda nebo podbití: výsledek mění vzdálenost od povrchu a jeho odrazivost.

Silnější pásek není automaticky lepší. Pokud je vidět přímo do LED bodů, vznikne oslnění místo příjemné terasy. Pomáhá hlubší profil, vhodný difuzor a nepřímé umístění.

Nabídku podle barvy, toku a krytí můžete filtrovat mezi venkovními LED pásky pro terasu a pergolu.

Stmívání a chytré řízení venkovního pásku

Stmívač nebo Zigbee přijímač umisťuji podle jeho vlastního krytí, provozní teploty a rádiových podmínek. Kovová uzavřená skříň může výrazně zhoršit dosah.

• Ověřte maximální proud každého kanálu.
• Spárujte správný typ pásku a ovladače.
• Vyzkoušejte chování po výpadku napájení.
• Zkontrolujte minimální stabilní jas bez blikání.
• Otestujte dosah Zigbee v zavřené instalační krabici.
• Zachovejte ruční ovládání pro případ výpadku brány.

Zigbee síť si ráda představuje, že zahradní zeď neexistuje. Rádiové vlny mívají jiný názor. Test proto dělám na skutečném místě, ne na stole vedle koordinátoru.

Modelový příklad: osm metrů pásku na pergole

Očekávání: Jeden osmimetrový pásek IP65, jeden zdroj a lepicí vrstva vyřeší osvětlení celé pergoly.

Realita: Pásek má 10W/m, tedy 80W. Při 24V odebírá přibližně 3,33A. Dlouhý úsek napájený z jednoho konce může mít pokles jasu, spoj u střechy je vystaven vodě a samolepicí vrstva na dřevě nemusí dlouhodobě držet.

Obrat: Návrh rozdělím na dvě čtyřmetrové paralelní větve. Použiji zdroj s rezervou v přístupném chráněném prostoru, mechanicky uchycený profil a předepsané koncovky. Kabel dostane před vstupem odkapovou smyčku a profil možnost odvodu kondenzátu.

Kontrolní seznam před objednáním

1. Popište přímý déšť, kondenzaci, mytí a možnost stání vody.
2. Zvolte IP krytí podle expozice a technického listu.
3. Ověřte UV, teplotní a chemickou odolnost materiálu.
4. Vyberte 12 nebo 24V a držte stejné napětí v celé sestavě.
5. Spočítejte výkon, proud a rezervu zdroje.
6. Rozdělte dlouhou trasu do vhodných paralelních větví.
7. Navrhněte koncovky a spoje pro požadované krytí.
8. Zvolte profil podle skutečné šířky pásku.
9. Připravte odvod vody, mechanické uchycení a servis.
10. Před utěsněním otestujte polaritu, proud, stmívání a jas.

Výběr můžete začít v kategorii LED pásků IP65 nebo u venkovních LED pásků pro příjezdové cesty.
