Co znamená IP65, IP67 a IP68

IP kód popisuje ochranu krytu proti vniknutí pevných částic a vody. První číslice se týká pevných předmětů a prachu, druhá kapaliny. U hodnot IP65, IP67 a IP68 znamená první šestka prachotěsnost; rozdíl je ve zkoušce odolnosti proti vodě.

IP68 není univerzální razítko pro jakýkoli bazén. Systém IP podle IEC 60529 řeší vniknutí prachu a vody; nepopisuje automaticky odolnost proti UV záření, chloru, soli, mrazu ani mechanickému namáhání.

Vyberte krytí podle místa, ne podle pocitu

Začínám otázkou: odkud se voda opravdu vezme a kam odteče?

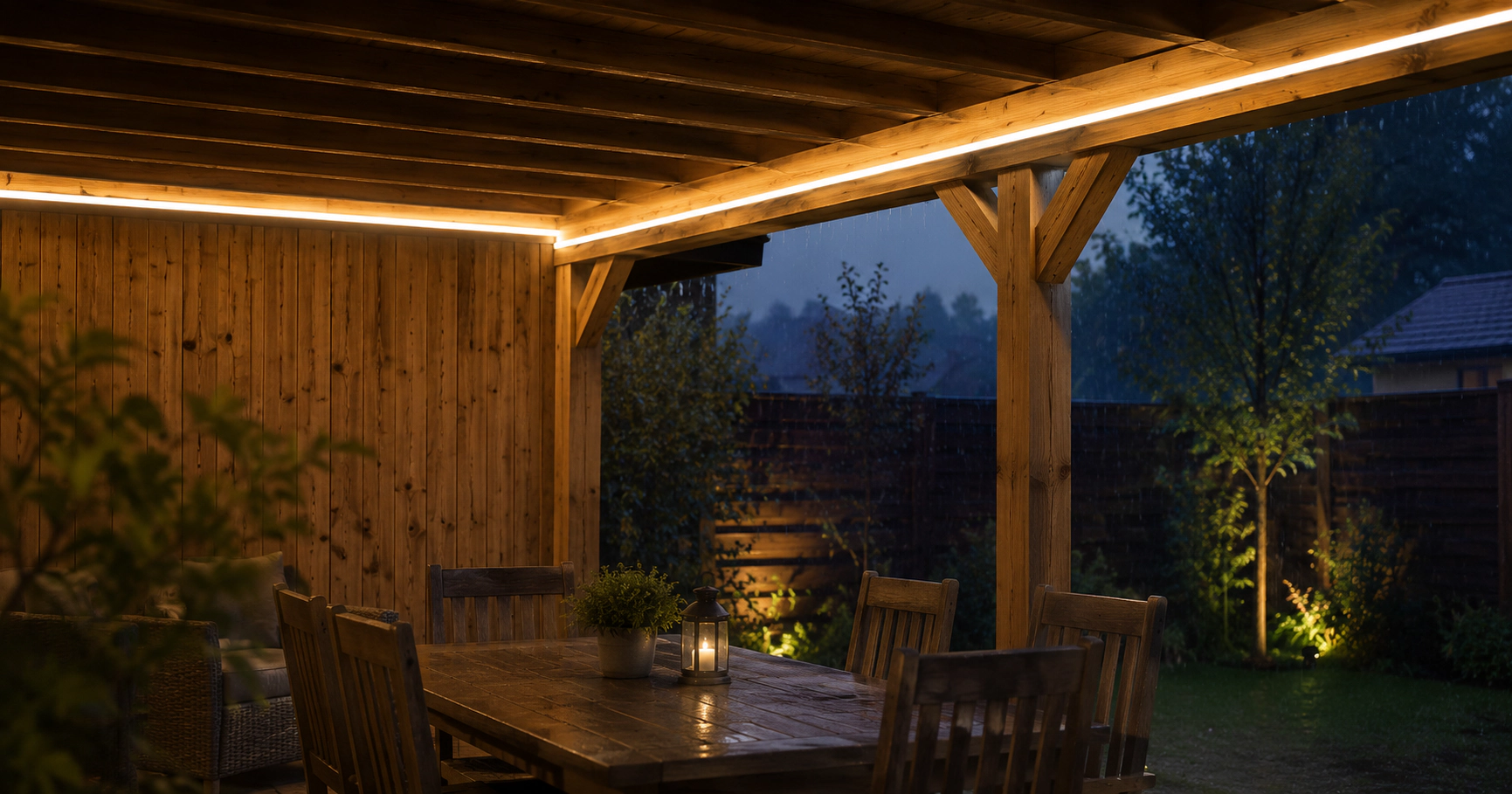

Krytá pergola a podbití

Pásek je chráněný před přímým deštěm, ale potkává se s vlhkostí, kondenzací, hmyzem a prachem. Doložené IP65 bývá rozumný základ. Profil nesmí vytvořit vaničku, ve které voda zůstane.

Otevřená terasa, schody a zábradlí

Déšť přichází ze strany, při mytí může voda téct přímo po profilu a v zimě zamrzat. Posuzuji proto také polohu spoje, průchod kabelu a drenáž. Pokud může být sestava krátkodobě pod vodou, nestačí automaticky IP65.

Zemní kanál a okolí vody

Největším problémem bývá stojatá voda. IP67 označuje ochranu při dočasném ponoření za zkušebních podmínek, nikoli trvalý provoz ve vodě. Pro trvalé ponoření potřebuji IP68 s jasným údajem o hloubce, době a vhodnosti materiálu pro dané prostředí.

Prostor bazénu nebo fontány má navíc elektrická bezpečnostní pravidla, která samotný článek nenahrazuje. Návrh a připojení síťové části svěřte kvalifikované osobě.

12V, nebo 24V pro venkovní LED pásek

Při stejném výkonu teče v 12V soustavě dvojnásobný proud oproti 24V. Vyšší proud znamená větší úbytek napětí ve vodiči, větší nároky na průřez a citlivější spoje.

Pro delší venkovní trasu proto obvykle volím 24V, pokud je v požadované barvě, výkonu a krytí dostupný vhodný pásek. Neznamená to, že lze libovolně dlouhý pás napájet z jednoho konce. Maximální délku jednoho úseku určuje výrobce.

Napětí musí souhlasit u pásku, zdroje, stmívače, přijímače i případného zesilovače. Vhodné komponenty najdete mezi 24V LED zdroji a řízením.

Jak spočítat zdroj a napájecí větve

Základní výkon je příkon pásku na metr vynásobený délkou. Osm metrů pásku 10W/m má příkon 80W.

Prakticky lze uvažovat o 24V zdroji kolem 100 W, pokud technický list dovolí dané zatížení a zdroj pracuje ve vhodné teplotě. Rezervu vždy přizpůsobte doporučení výrobce a provozním podmínkám.

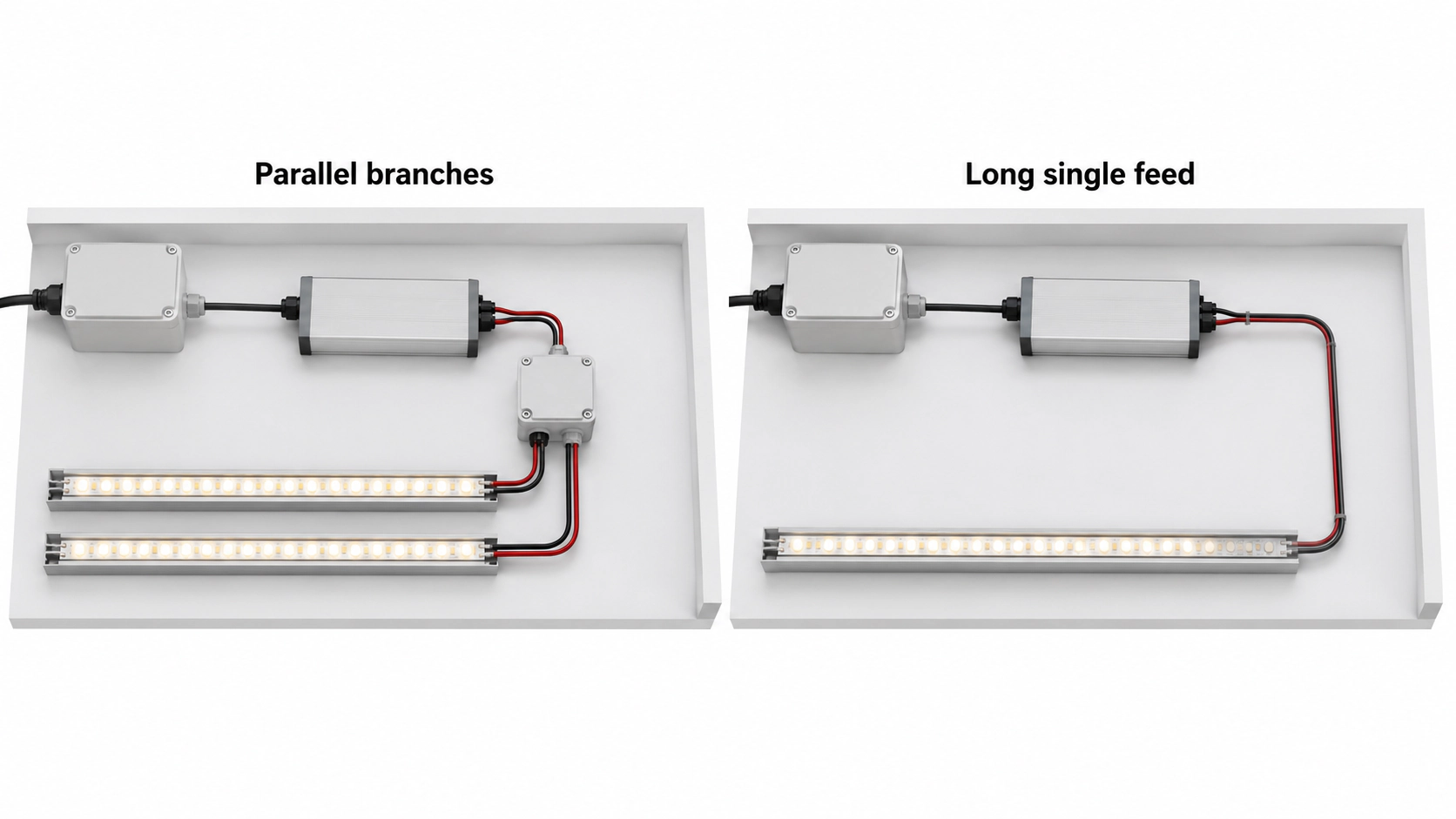

Silnější zdroj neopraví úbytek napětí

Pokles jasu na konci pásku vzniká také odporem měděných cest a přívodních vodičů. Řešením je vhodné rozdělení na kratší paralelní větve, napájení podle technického listu a správně navržený průřez kabelu.

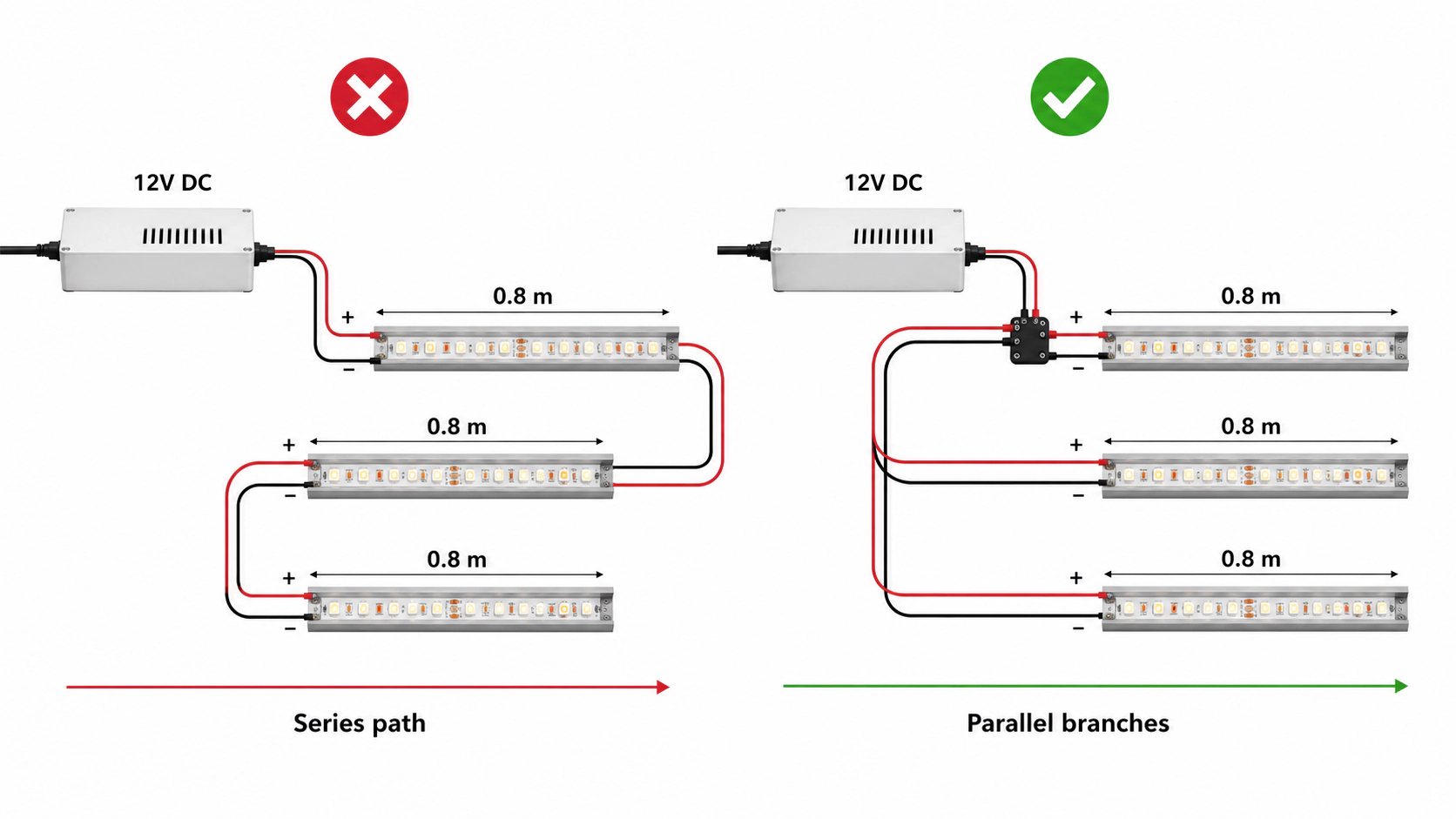

Pro osm metrů bych raději připravil dvě samostatné čtyřmetrové větve od rozbočovacího bodu než jeden osmimetrový úsek napájený pouze na začátku. Každá větev musí mít spojení a jištění odpovídající proudu.

Zdroj IP67 také potřebuje rozumné místo

Krytí zdroje neznamená, že ho lze položit do prohlubně se stojatou vodou. Instalační návod Mean Well požaduje odpovídající větrání a upozorňuje, že podmínky venkovního umístění závisejí na konkrétní konstrukci zdroje.

Ustřižený konec už nemá automaticky původní krytí

Pásek přijde z výroby utěsněný, vy ho zkrátíte a odkryjete měděné plošky i cestu pod silikonový návlek. Původní krytí se obnoví pouze postupem a příslušenstvím předepsaným výrobcem.

1. Řežte pouze v označeném dělicím místě.
2. Použijte koncovku odpovídající šířce a tvaru pásku.
3. Použijte pouze výrobcem dovolený těsnicí materiál.
4. Mechanicky odlehčete kabel a neveďte po něm vodu do spoje.
5. Nechte spoj přístupný ke kontrole a opravě.

Obyčejný nacvakávací konektor do kuchyňské linky není automaticky venkovní spoj. Smršťovací bužírka může být součástí řešení, ale sama bez doložené konstrukce požadované krytí nezaručí.

Před finálním utěsněním kontroluji polaritu, odběr větví a rovnoměrnost jasu. Tmel totiž umí krásně zakonzervovat i chybu.

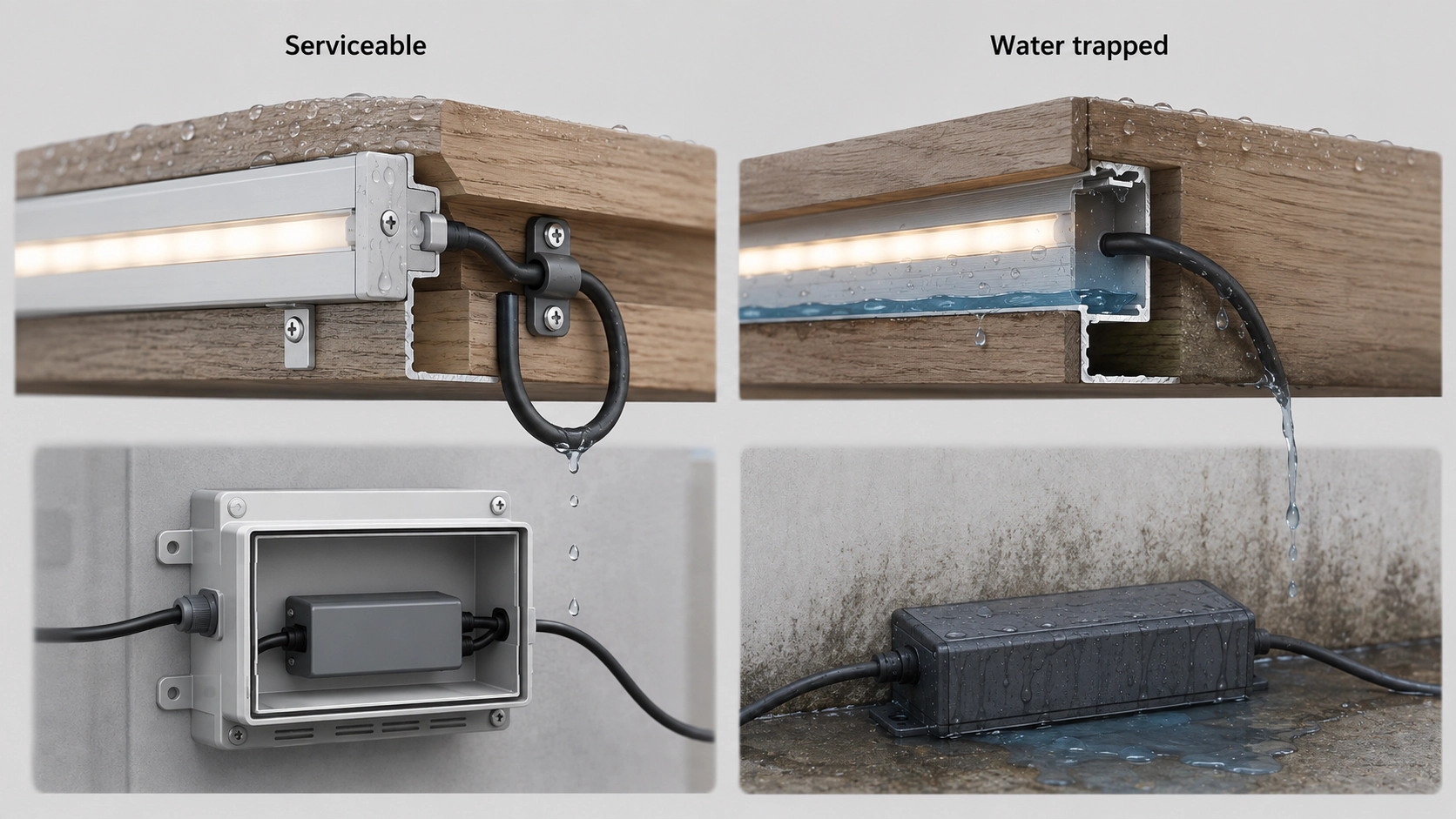

Profil musí chladit, ale také odvádět vodu

Hliníkový profil odvádí teplo z plošného spoje a chrání pásek mechanicky. U venkovní instalace však musí být vhodný pro prostředí a navržený tak, aby se v něm nedržela voda.

• Navrhněte sklon a odtokové cesty.
• Ověřte dilataci dlouhých úseků a mechanické uchycení.
• Zkontrolujte UV odolnost difuzoru.
• Počítejte se skutečnou šířkou zalitého pásku, koncovky a kabelu.
• Zachovejte možnost výměny pásku bez bourání konstrukce.

Zalitý pásek bývá širší a vyšší než stejná varianta IP20. Proto ověřuji vnitřní rozměr profilu, nikoli pouze jeho název. Rozměry lze porovnat mezi profily a difuzory pro LED pásky.

Ani vysoké krytí neruší potřebu chlazení. Silikon a uzavřený difuzor mohou odvod tepla zhoršit, takže u výkonného pásku musí profil teplo skutečně odvést.

Barva světla a světelný tok venku

Na terasu a pergolu nejčastěji volím 2700 až 3000K. Teplé světlo působí přirozeně u dřeva, fasády a posezení. Hodnota 4000K se hodí tam, kde má světlo plnit pracovní nebo orientační funkci.

• Jemná světelná linka: nižší tok a skrytý zdroj světla.
• Schody: rovnoměrnost a omezení oslnění jsou důležitější než rekordní lm/m.
• Venkovní kuchyně: potřebujete konkrétní osvětlenost pracovní plochy.
• Fasáda nebo podbití: výsledek mění vzdálenost od povrchu a jeho odrazivost.

Silnější pásek není automaticky lepší. Pokud je vidět přímo do LED bodů, vznikne oslnění místo příjemné terasy. Pomáhá hlubší profil, vhodný difuzor a nepřímé umístění.

Nabídku podle barvy, toku a krytí můžete filtrovat mezi venkovními LED pásky pro terasu a pergolu.

Stmívání a chytré řízení venkovního pásku

Stmívač nebo Zigbee přijímač umisťuji podle jeho vlastního krytí, provozní teploty a rádiových podmínek. Kovová uzavřená skříň může výrazně zhoršit dosah.

• Ověřte maximální proud každého kanálu.
• Spárujte správný typ pásku a ovladače.
• Vyzkoušejte chování po výpadku napájení.
• Zkontrolujte minimální stabilní jas bez blikání.
• Otestujte dosah Zigbee v zavřené instalační krabici.
• Zachovejte ruční ovládání pro případ výpadku brány.

Zigbee síť si ráda představuje, že zahradní zeď neexistuje. Rádiové vlny mívají jiný názor. Test proto dělám na skutečném místě, ne na stole vedle koordinátoru.

Modelový příklad: osm metrů pásku na pergole

Očekávání: Jeden osmimetrový pásek IP65, jeden zdroj a lepicí vrstva vyřeší osvětlení celé pergoly.

Realita: Pásek má 10W/m, tedy 80W. Při 24V odebírá přibližně 3,33A. Dlouhý úsek napájený z jednoho konce může mít pokles jasu, spoj u střechy je vystaven vodě a samolepicí vrstva na dřevě nemusí dlouhodobě držet.

Obrat: Návrh rozdělím na dvě čtyřmetrové paralelní větve. Použiji zdroj s rezervou v přístupném chráněném prostoru, mechanicky uchycený profil a předepsané koncovky. Kabel dostane před vstupem odkapovou smyčku a profil možnost odvodu kondenzátu.

Kontrolní seznam před objednáním

1. Popište přímý déšť, kondenzaci, mytí a možnost stání vody.
2. Zvolte IP krytí podle expozice a technického listu.
3. Ověřte UV, teplotní a chemickou odolnost materiálu.
4. Vyberte 12 nebo 24V a držte stejné napětí v celé sestavě.
5. Spočítejte výkon, proud a rezervu zdroje.
6. Rozdělte dlouhou trasu do vhodných paralelních větví.
7. Navrhněte koncovky a spoje pro požadované krytí.
8. Zvolte profil podle skutečné šířky pásku.
9. Připravte odvod vody, mechanické uchycení a servis.
10. Před utěsněním otestujte polaritu, proud, stmívání a jas.

Výběr můžete začít v kategorii LED pásků IP65 nebo u venkovních LED pásků pro příjezdové cesty.

FAQ

Související výběr BRILED

Patice, napětí a rozměr

Začínám mechanikou. Žárovka, která se nevejde do objímky nebo stínidla, může mít sebelepší CRI a pořád je to špatný nákup.

• E27 je velký závit pro běžná stropní svítidla, lampy a lustry.
• E14 je menší závit pro lampičky, lustry a dekorativní svítidla.
• GU10 má dva krátké kolíky s pootočením a obvykle pracuje na 230V.
• GU5.3/MR16 má dva rovné kolíky a často pracuje na 12V.
• G9 používá dvě drátěné smyčky, G4 dva malé rovné kolíky.
• R7s je oboustranný lineární zdroj, často jako náhrada halogenu.

Stejný reflektorový tvar ještě neznamená stejné napětí. GU10 bývá síťové, MR16 s paticí GU5.3 často potřebuje 12V zdroj. Před objednáním čtu označení původní žárovky, svítidla i transformátoru.

Potom měřím průměr a délku. Například LED žárovka E27 15 W BRILED má rozměr 60 x 116 mm. V těsném skle mohou rozhodovat milimetry.

Lumeny místo wattů

Lumeny říkají množství vyzářeného světla. Watty říkají elektrický příkon. Orientační náhrady starých vláknových žárovek:

Tabulka je orientační. Stínidlo, úhel svícení a poloha zdroje mohou dojem změnit. Široce svítící E27 a úzká GU10 se stejnými lumeny neosvětlí stejnou plochu.

E27 s 1220lm a 15W dosahuje přibližně 81lm/W. GU10 s 690lm a 7,5W dosahuje 92lm/W. Vyšší lm/W znamená více světla z jednoho wattu, ale neříká nic o CRI, míhání, úhlu nebo životnosti ve vašem svítidle.

Kolik světla do místnosti

Sečíst lumeny je užitečné, ale pořád jde jen o první krok. Lux vyjadřuje lumen dopadající na jeden metr čtvereční. Část toku pohltí stínidlo a část míří jinam, než potřebujete.

Čtyři GU10 po 690lm v místnosti 12 m² poskytují celkem 2760lm. Při orientačním činiteli využití 0,55 a udržovacím činiteli 0,80:

Výsledek není projektová garance. Mění jej výška, úhel, barvy povrchů a rozmístění. Ukazuje však, že čtyři jasné body nemusí zajistit dostatek rovnoměrného světla v celé místnosti. Někdy je lepší více slabších zdrojů nebo kombinace celkového a pracovního osvětlení.

Úhel svícení mění výsledek

E27 s úhlem kolem 270° posílá světlo do širokého prostoru a může nasvítit strop. GU10 s úhlem 36° až 60° vytváří směrovanější kužel.

Široký úhel volím pro celkové osvětlení, otevřené lustry a lampy. Užší úhel pro pracovní plochu, obraz, zboží nebo vysoký strop. Konkrétní GU10 7,5 W BRILED používá úhel 60°.

U směrových zdrojů EU požaduje uvádění úhlu na obalu. Není to dekorativní číslo, ale část fotometrie. Nařízení EU 2019/2020

Barva světla a CRI

• 2200 - 2700 K: velmi teplé světlo pro atmosféru.
• 2700 - 3000 K: teplá bílá do obývacího pokoje a ložnice.
• 3500 - 4000 K: neutrální bílá do kuchyně, koupelny a pracovny.
• 5000 - 6500 K: studená bílá pro specifické pracovní a technické použití.

Vyšší počet kelvinů neznamená více světla. CRI ukazuje věrnost podání barev. Evropské požadavky stanovují pro běžné zdroje CRI nejméně 80 s vyjmenovanými výjimkami. Pro kuchyň, oblečení, kosmetiku, fotografie nebo materiálové vzorky hledám CRI 90 a více, pokud je doložené.

Philips vysvětluje CRI na stupnici 0 - 100, kde referenční denní světlo dosahuje 100. Philips – kvalita LED světla

Jak číst energetický štítek

Od 1. září 2021 používají světelné zdroje v EU přeškálovanou stupnici A až G. Žárovka ve třídě F nebo G proto nemusí být ekvivalentem staré vláknové žárovky; třídy byly zpřísněny a ponechávají prostor pro účinnější výrobky.

Na štítku sleduji energetickou třídu, spotřebu v kWh za 1000 hodin a QR kód do databáze EPREL. Databáze umožňuje ověřit světelný tok, teplotu chromatičnosti i typ patice.

Evropská komise vysvětluje také rozdíl mezi štítkem světelného zdroje a svítidla: samostatné svítidlo už obecně vlastní energetický štítek nemá, pokud samo nesplňuje definici světelného zdroje. Evropská komise – světelné zdroje

Míhání a stmívání

LED žárovka obsahuje elektronický driver. Jeho kvalita rozhoduje, zda bude světlo stabilní, zda začne bzučet a jak se bude chovat se stmívačem.

• PstLM ≤ 1,0 při plném výkonu pro krátkodobé míhání.
• SVM ≤ 0,4 při plném výkonu pro stroboskopický efekt, s uvedenými výjimkami.

Tyto evropské limity jsou základ, ale neříkají automaticky, jak se žárovka chová při stmívání na 10%. Pro kamery, rychlý pohyb nebo citlivé pracoviště požaduji měření v relevantních provozních bodech.

Nestmívatelnou žárovku nepřipojuji na běžný fázový stmívač. U stmívatelné žárovky kontroluji seznam kompatibilních stmívačů, minimální zatížení a typ regulace. Stará instalace pro několik 50W halogenů může po výměně za malé LED zatížení blikat.

U 12V MR16 ověřuji také původní transformátor. Některé elektronické transformátory potřebují minimální zátěž, kterou LED nesplní. Řešením může být kompatibilní LED zdroj, ne náhodný odpor schovaný ve stropě.

Teplo a uzavřená svítidla

LED má nižší příkon než vláknová žárovka, ale elektronika nemá ráda vysokou teplotu. V uzavřené skleněné kouli nebo malé vestavbě se teplo hromadí a může zkrátit životnost driveru i čipů.

• Ověřte, zda výrobce povoluje uzavřené svítidlo.
• Zkontrolujte maximální okolní teplotu a montážní polohu.
• Nechte prostor kolem těla žárovky a zabraňte dotyku se stínidlem.
• Nepřekračujte maximální příkon uvedený na svítidle.

Deklarovaná životnost platí za stanovených zkušebních podmínek. Není to slib stejné výdrže v horké uzavřené lampě.

Chytré LED žárovky

Chytrá žárovka dává smysl, když chcete měnit jas, teplotu bílé, barvy nebo vytvářet scény bez zásahu do instalace. Například chytrá E27 RGB+CCT BRILED kombinuje RGB a nastavitelnou bílou 2700 až 6500 K.

Kontroluji protokol, lokální nebo cloudový provoz, paměť stavu, standby spotřebu, chování s klasickým vypínačem a kompatibilitu s Home Assistantem nebo používanou bránou.

Chytrou žárovku obvykle napájím trvale a vypínám logicky. Pokud ji běžný vypínač odpojí od sítě, zmizí z automatizace. Pro běžný rodinný provoz proto řeším také fyzické ovládání.

Modelový příklad: výměna šesti halogenek

Očekávání: Šest halogenů GU10 po 50W nahradím šesti LED po 7,5W a tím je práce hotová.

Realita: Příkon klesne z 300W na 45W, ale původní halogen měl jiný úhel a stmívač potřebuje vyšší minimální zátěž. Nové LED na nízký jas blikají a pracovní deska má přesvětlená místa, zatímco okraje zůstávají tmavé.

Obrat: Vyberu stmívatelnou GU10 s doloženou kompatibilitou, vhodnějším úhlem a barvou 4000K. Rozmístění zkontroluji na pracovní ploše, nikoli pohledem do stropu.

Energetický rozdíl při třech hodinách denně:

Je to výpočet spotřeby, nikoli úspory v korunách. Tu získáte vynásobením vlastní celkovou cenou elektřiny za kWh.

Kontrolní seznam

V nabídce BRILED můžete porovnat GU10 LED žárovky nebo například stmívatelnou žárovku R7s 118 mm.

Nejdřív určete účel osvětlení

Pod jedním názvem se skrývají tři rozdílné úkoly:

• hlavní osvětlení má dodat potřebnou osvětlenost pro běžný pohyb a práci,
• nepřímé osvětlení odráží světlo od stropu nebo stěny a změkčuje kontrasty,
• dekorativní linka vytváří orientaci nebo atmosféru, ale nemusí místnost dostatečně osvětlit.

Tohle rozdělení dělám před výběrem pásku. Pokud má být podhled jediným zdrojem světla, potřebuji znát plochu místnosti, cílové luxy, odrazivost povrchů a geometrii niky. Pro atmosféru je důležitější rovnoměrná linka, stmívání a barevná teplota.

V obytné místnosti často funguje vrstvení: nepřímý pásek pro klidný večerní režim a samostatná stropní nebo závěsná svítidla pro úklid, čtení a práci. Jedna světelná vrstva nemusí dělat všechno.

Tři základní varianty podhledu

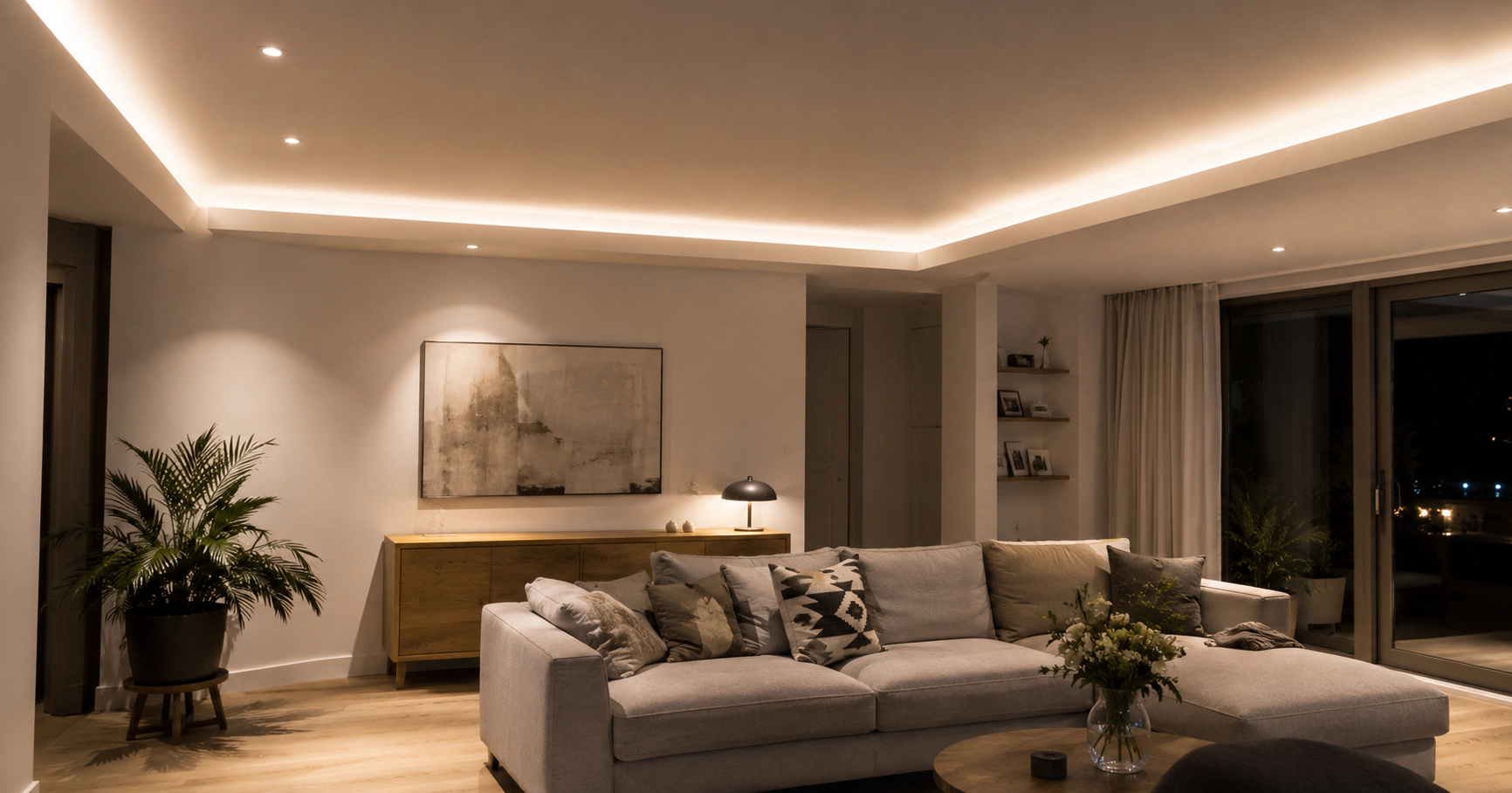

Nepřímá světelná nika

Pásek svítí na strop nebo stěnu a zdroj světla není přímo vidět. Výsledek je měkký, ale účinnost soustavy snižuje vzdálenost, směr svícení a odrazivost povrchu. Hrana niky musí pásek zakrýt z běžných pozorovacích úhlů a současně nesmí bránit chlazení.

Zapuštěná světelná linie

Sádrokartonový nebo vestavný profil lícuje s povrchem. Viditelný zůstane difuzor a čistá světelná čára. Profil je nutné usadit před finálním tmelením přesně do roviny. Pro souvislou linku rozhoduje hloubka profilu, difuzor a hustota LED.

Bodová a plošná svítidla

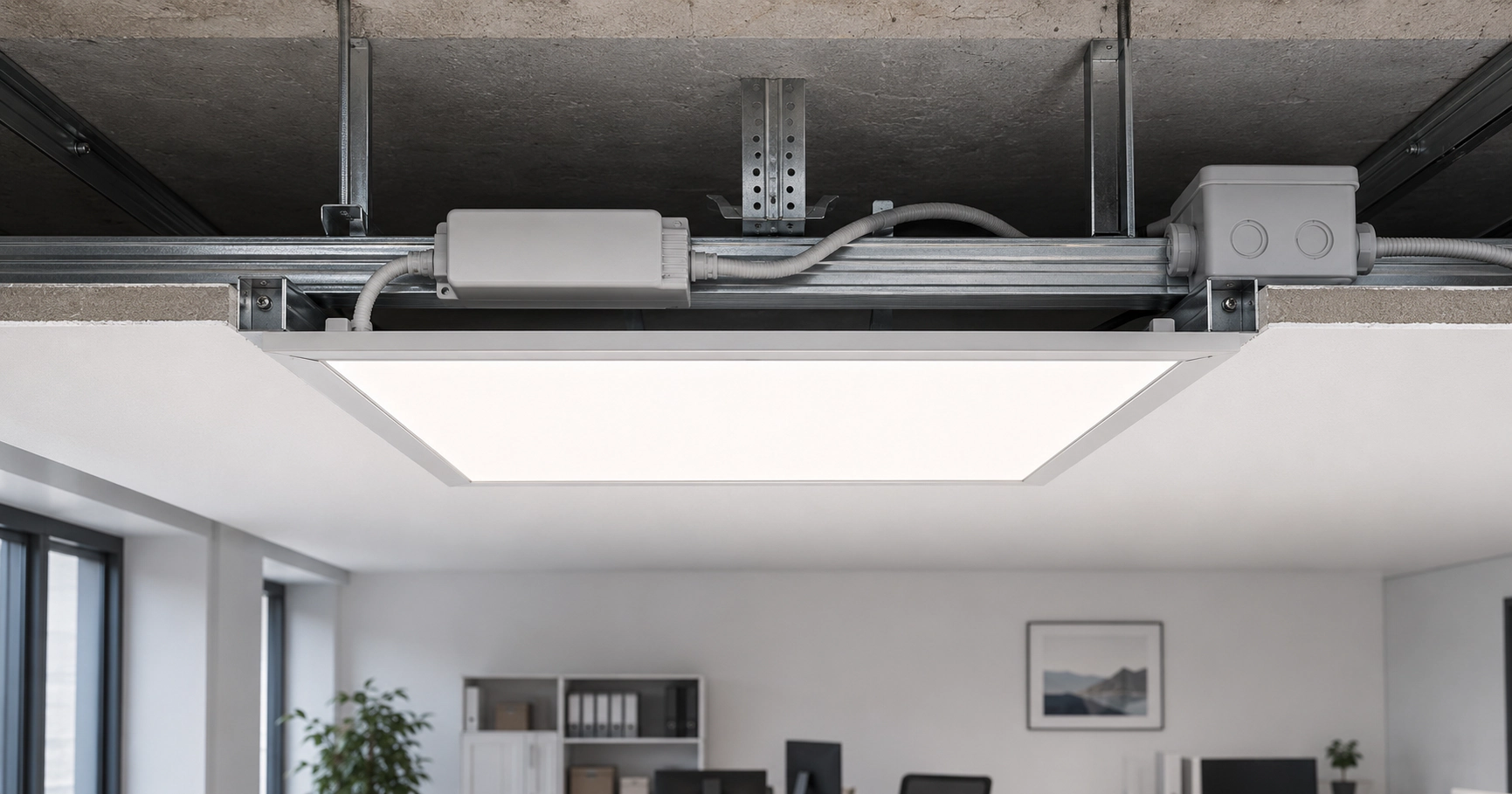

Vestavná bodová světla nebo malé panely dodají směrovanější světlo. Před řezáním otvoru ověřuji montážní průměr, hloubku svítidla, prostor pro driver a možnost bezpečného vyjmutí.

Konstrukci a kotvení je nutné řešit podle systému výrobce. Rigips uvádí konkrétní rozteče profilů a závěsů a upozorňuje, že nosné kotvení nelze řešit libovolnou plastovou hmoždinkou. Montáž podhledu podle Rigips

Kolik světla podhled skutečně dodá

Světelný tok pásku v lm/m není osvětlenost místnosti. Lux říká, kolik lumenů dopadne na jeden metr čtvereční. U nepřímého světla se významná část toku ztratí v nice, na stropě a mimo pracovní rovinu.

Pro místnost 4 x 4m použijme 12m pásku s 800lm/m, orientační činitel využití nepřímého světla 0,30 a udržovací činitel 0,80:

Hodnota 144lx není garantovaný výsledek. Činitel 0,30 je pracovní předpoklad; skutečnost mění tvar niky, výška, rozložení, barva stropu a nábytek. Příklad ale ukazuje, proč může 9600lm vytvořit příjemnou atmosféru, a přesto nenahradit funkční hlavní světlo.

U důležitějšího projektu modeluji konkrétní svítidlo v DIALuxu nebo měřím zkušební úsek. U pásku bez ověřené fotometrie beru výpočet jako orientaci, ne jako razítko.

Jak vybrat LED pásek a profil

Pro delší podhled obvykle volím 24V. Při stejném výkonu jím teče poloviční proud oproti 12V, což pomáhá omezit úbytky napětí. Neznamená to však, že lze napájet libovolně dlouhou linku z jednoho konce.

Kontroluji:

• světelný tok v lm/m a příkon ve W/m,
• CRI a barevnou teplotu,
• maximální délku jednoho napájeného úseku,
• šířku PCB a vnitřní šířku profilu,
• tepelný výkon, který profil dokáže odvést,
• míru bodování přes zvolený difuzor,
• možnost výměny pásku bez poškození stropu.

Hliníkový profil rozvádí teplo, chrání pásek a drží difuzor. Konkrétní sádrokartonový profil S BRILED je určen pro zabudování do konstrukce; před objednáním je nutné zkontrolovat rozměr pásku, difuzor a celý montážní detail.

Mléčný difuzor pomůže skrýt body, ale část toku pohltí. Univerzální procento ztráty neuvádím. Pokud rozhodují luxy, měřím konkrétní kombinaci.

Zdroj, kabely a paralelní větve

Pro 12m pásku s příkonem 10W/m vychází 120W. Při požadované dvacetiprocentní rezervě:

Volím tedy nejbližší vyšší zdroj, například 150 W, pokud jeho technický list, teplota a způsob montáže takové zatížení dovolují. Výrobce zdroje má přednost před univerzální poučkou. MEAN WELL požaduje větrání, respektování montážní polohy a případný derating při vyšší teplotě. Instalační pokyny MEAN WELL

Dvanáctimetrovou linku nerozvádím jako jeden had od prvního po poslední metr. Rozdělím ji například do čtyř paralelních větví po třech metrech, pokud to odpovídá pásku a dispozici. Každá větev dostane vlastní přívod ze společného rozbočovacího místa.

Průřez vodičů určuji podle proudu, délky, úbytku napětí, způsobu uložení a jištění. U větších instalací je vhodné samostatné jištění nízkonapěťových větví.

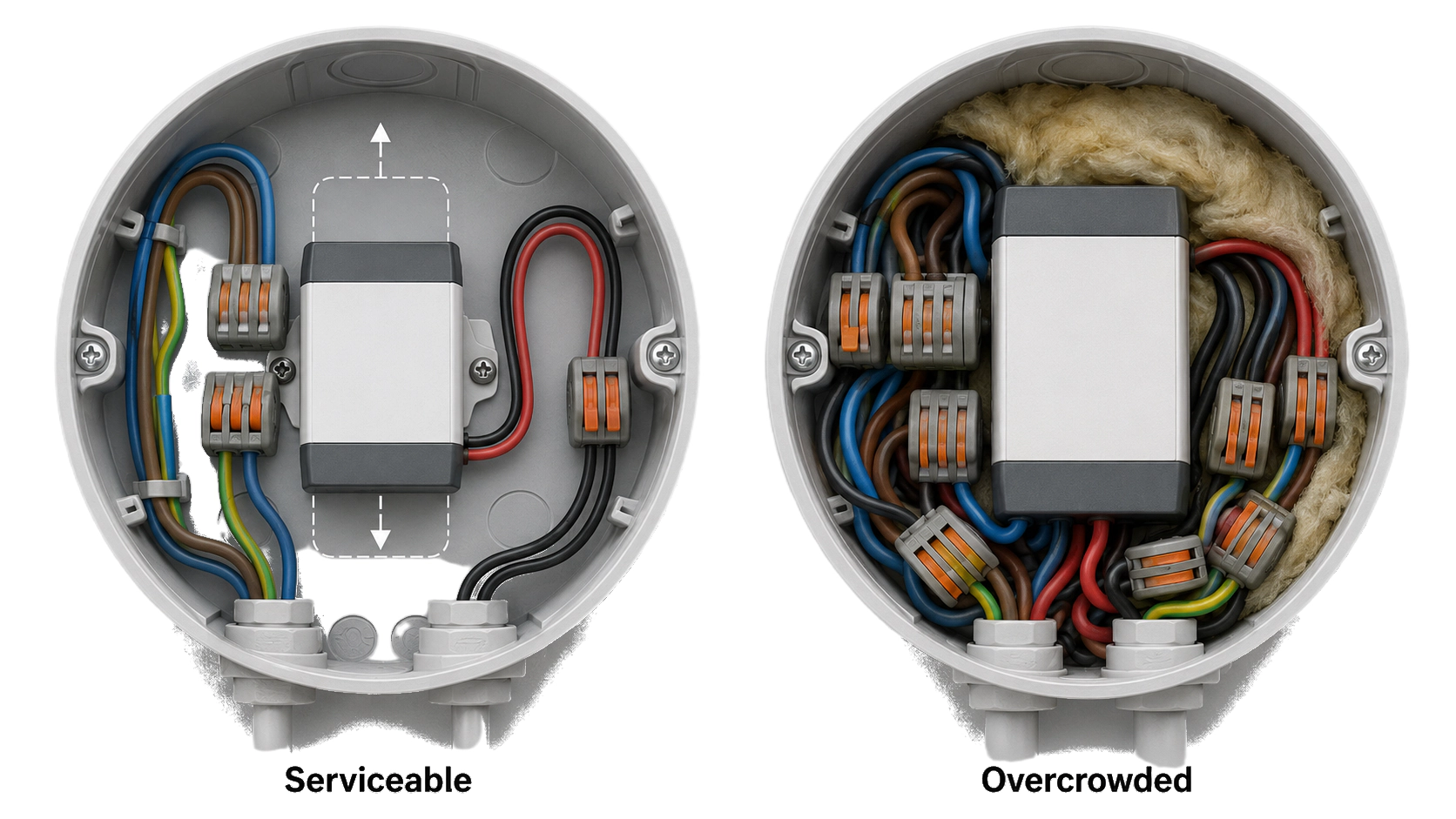

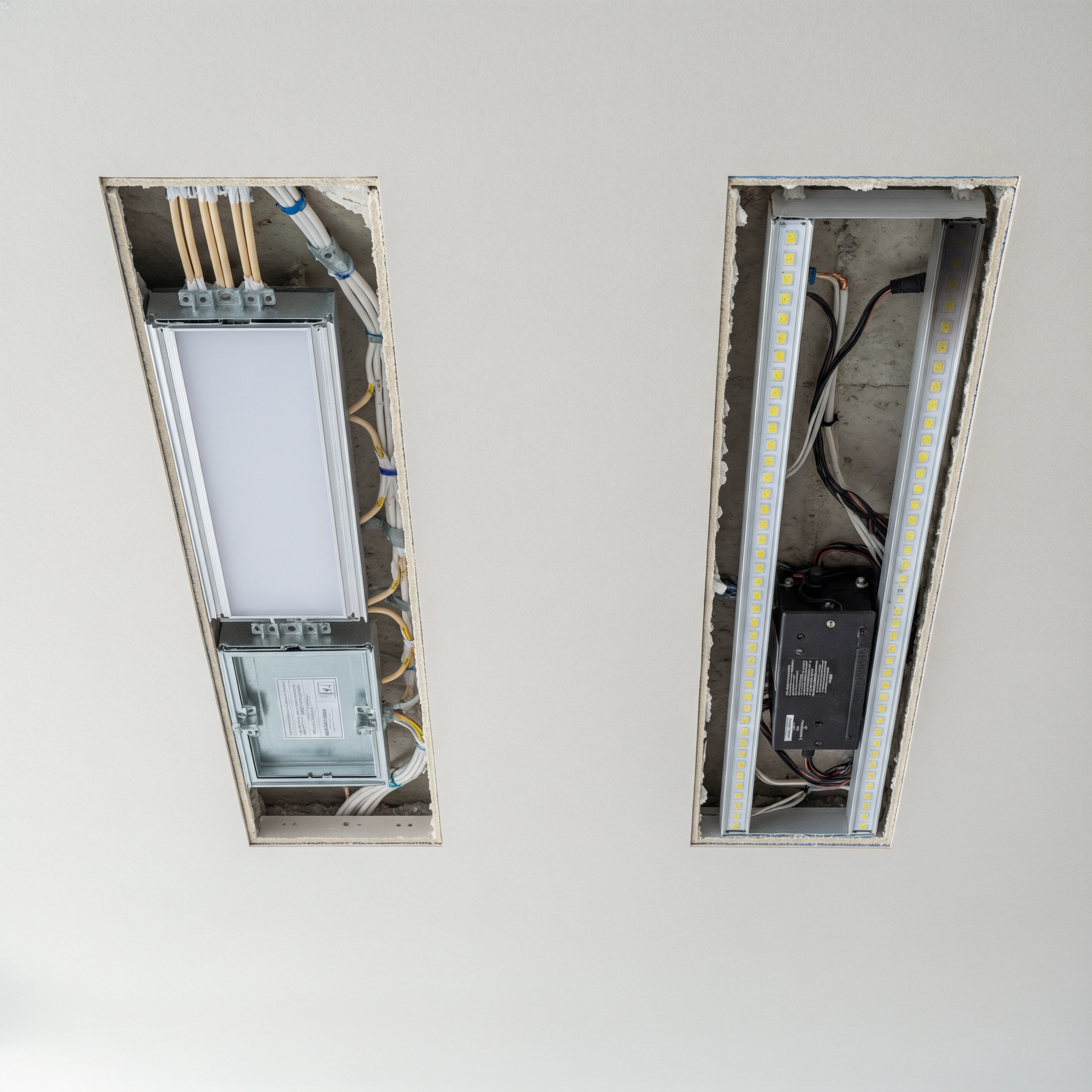

Servisní přístup není detail

Zdroj a řídicí jednotka mají kratší a méně předvídatelný servisní život než sádrokarton. Proto je neuzavírám do dutiny bez přístupu.

• revizní dvířka v nenápadném místě,
• dostupná technická skříň,
• demontovatelný prvek niky,
• zdroj mimo podhled s připravenými nízkonapěťovými přívody,
• vyjímatelné svítidlo s dostatečným otvorem, pokud to výrobce dovoluje.

Přístup musí umožnit zdroj odpojit, vyjmout a znovu bezpečně zapojit. Nestačí otvor, kterým lze zdroj zahlédnout dvěma prsty. U síťové části instalaci a ochranná opatření řeší kvalifikovaný elektrikář.

Do výkresu si zapisuji polohu zdroje, ovladače, rozbočení a přívodů. Fotografie před zaklopením jsou levná pojistka proti budoucímu vrtání naslepo.

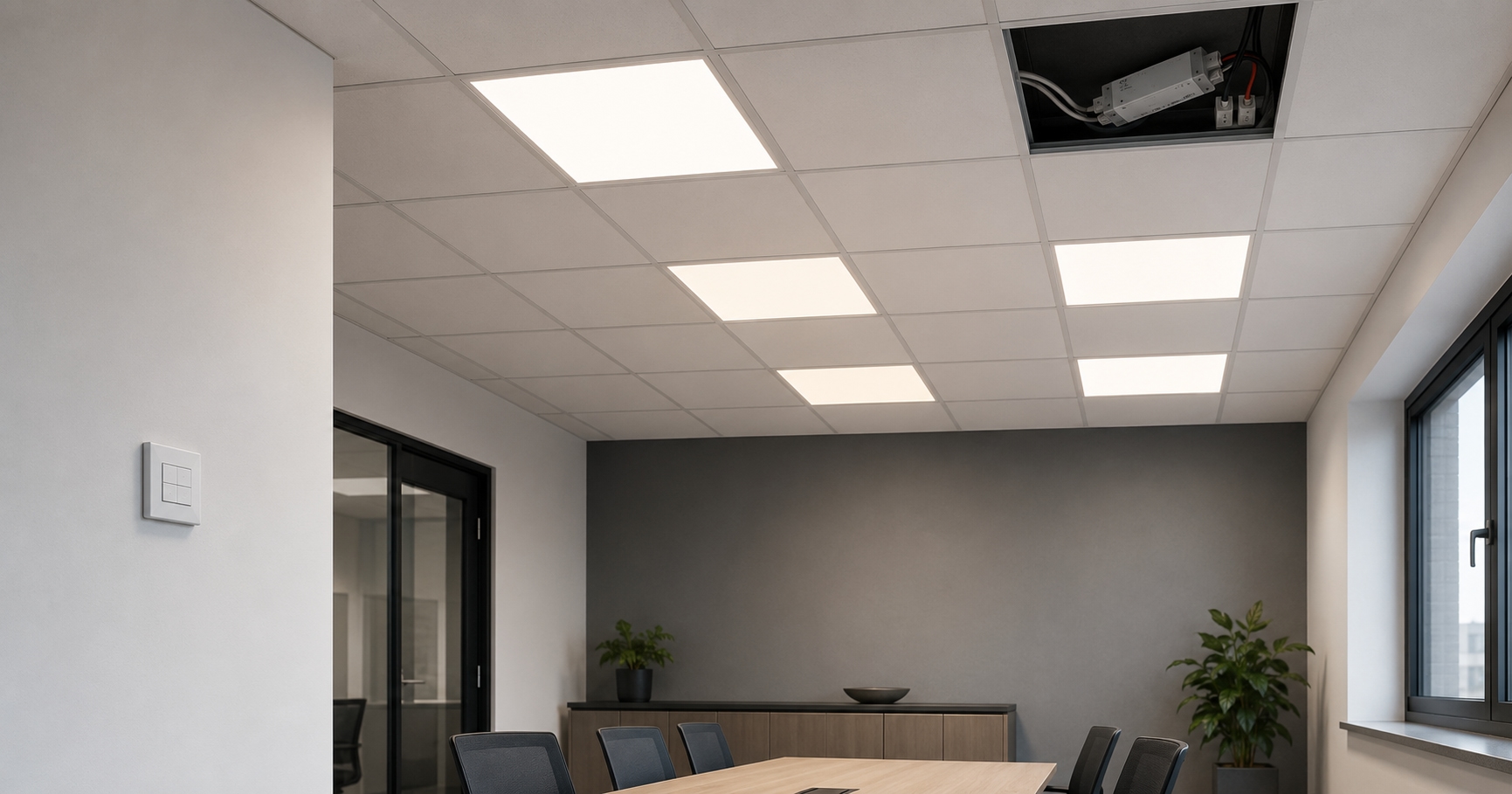

Stmívání a chytré řízení

Stmívání je u podhledu užitečné. Nepřímá linka může večer pracovat na nízký výkon, zatímco při úklidu se zapne vyšší úroveň a další stropní svítidla.

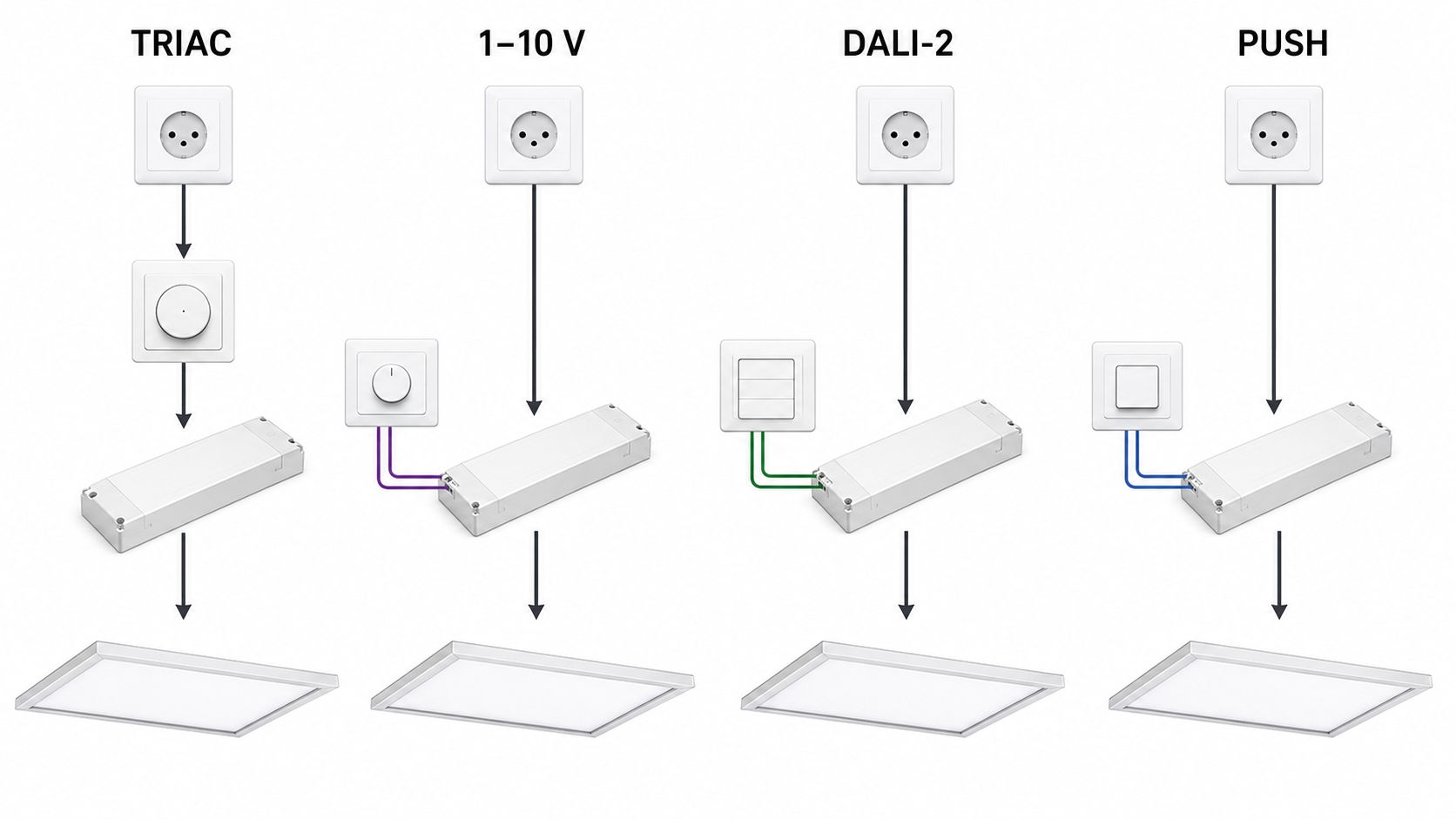

Stmívač musí zvládnout napětí, celkový proud a případně proud na jednotlivých kanálech. U CCT, RGBW nebo RGB+CCT pásku kontroluji také počet kanálů a zapojení konkrétního systému.

Pro chytrou domácnost lze použít Zigbee LED řízení BRILED. Nejprve však navrhnu elektrickou část a až potom protokol. Zigbee neumí ochladit poddimenzovaný zdroj ani opravit dlouhou větev s úbytkem napětí.

Co připravit před zaklopením

1. Nakreslete polohu všech světelných linek a svítidel.
2. Určete, které světlo je hlavní, pracovní a dekorativní.
3. Ověřte profil, difuzor, šířku pásku a montážní prostor.
4. Spočítejte příkon, proud a počet paralelních větví.
5. Připravte vodiče ke každému napájecímu bodu.
6. Určete polohu zdroje, stmívače a rozbočení.
7. Navrhněte skutečně použitelný revizní přístup.
8. Otestujte krátký vzorek niky, profilu a difuzoru.
9. Vyfoťte kabeláž a rozměry před zaklopením.
10. Teprve potom tmelte, bruste a malujte.

Prach z broušení nepatří na lepicí plochu profilu. Pásek lepím až do vyčištěného a odmaštěného profilu a před definitivním osazením jej elektricky otestuji.

Modelový příklad: obývací pokoj

Očekávání: Dvanáct metrů pásku s 800lm/m znamená 9600lm, takže podhled bez problémů nahradí hlavní svítidlo.

Realita: Pásek svítí do tmavšího stropu z úzké niky. Část toku zůstane uvnitř a na pracovní rovině vychází orientačně jen kolem 144lx. Zdroj je navíc umístěný nad pevným podhledem bez revizních dvířek.

Obrat: Nepřímá linka zůstane jako stmívatelná večerní vrstva. Pro hlavní světlo se doplní samostatná stropní svítidla a zdroj se přesune do dostupné skříně. Linka se rozdělí do čtyř paralelních větví.

Kontrolní seznam

Pro výběr můžete porovnat LED pásky pro domácí osvětlení, 24V LED pásky, profily a difuzory a vestavné profily BRILED.

Co znamená vysoká svítivost u LED pásku

Neexistuje jedna univerzální hranice, od které se pásek smí nazývat vysoce svítivý. Prodejci používají vlastní kategorie. Proto název ignoruji a dívám se na měřitelné parametry.

• dekorativní pásek může mít jen několik stovek lm/m,
• běžné funkční pásky se často pohybují kolem 800 až 1200lm/m,
• výkonné varianty mohou dosahovat 1500 až 2600lm/m i více.

Nejde o normové rozdělení, ale o praktickou orientaci podle současné nabídky. Profesionální Signify Fortimo LEDFlex například uvádí varianty 1000, 1500, 2000 a 2500lm/m.

Počet LED na metr není světelný tok. Hustší osazení může zlepšit rovnoměrnost, ale množství světla závisí na konstrukci čipů, proudu, teplotě a optických ztrátách.

Lumeny na metr, watty a účinnost

• lm/m říká, kolik světelného toku poskytne metr pásku,
• W/m říká elektrický příkon jednoho metru,
• lm/W vyjadřuje účinnost.

Pásek 1200lm/m při 12W/m dosahuje 100lm/W. Varianta 2000lm/m při 14,6W/m dosahuje přibližně 137lm/W. Druhá dodá více světla a současně využije každý watt lépe.

Kontroluji, zda je tok uveden pro konkrétní barvu světla. U CCT pásků ověřuji, zda údaj platí pro jeden kanál, oba kanály nebo jejich kombinaci.

Kolik lumenů potřebujete na pracovní plochu

Lumeny z pásku nejsou totéž co luxy na stole. Jeden lux je jeden lumen dopadající na metr čtvereční. Část světla se ztratí v difuzoru, profilu a prostoru.

Pracovní deska 2,0 x 0,6m má plochu 1,2m². Při cíli 500lx a orientačním činiteli 0,60 potřebuje soustava přibližně 1000lm. U 1,5m pásku je to orientačně 667lm/m.

Výsledek mění montážní výška, úhel profilu, odrazivost a stínění člověkem. Pro pracovní místo nebo prodejnu používám fotometrický návrh či měření vzorku. Pásek bez LDT nebo IES nelze v DIALuxu posoudit stejně přesně jako doložené svítidlo.

CRI, barva světla a rovnoměrnost

CRI popisuje věrnost podání barev. Pro běžné osvětlení je rozumným základem CRI 80. Nad pracovní deskou, v kuchyni, dílně nebo prodejně materiálů hledám CRI 90 a více, pokud záleží na odstínech.

Vyšší CRI může mít mírně nižší účinnost. Není to chyba, ale výměna části maximálního toku za věrnější spektrum. Pro neutrální pracovní světlo obvykle volím 4000K.

Rovnoměrnost ovlivňuje počet a rozteč LED, hloubka profilu, vzdálenost difuzoru, jeho propustnost a montážní výška. COB vytváří souvislejší linku, ale automaticky nemusí mít vyšší lm/m, účinnost ani CRI.

Proč výkonný LED pásek patří do hliníkového profilu

Výkonný pásek mění část příkonu na teplo. Samolepicí vrstva teplo neodvede a dřevo, lamino nebo sádrokarton nejsou účinný chladič. Hliníkový profil rozvádí teplo do větší plochy a chrání pásek.

Datasheet Signify u systému Fortimo uvádí konkrétní teploty v bodě Tc: jmenovitou, životnostní a maximální. Pokud výrobce určí Tc, ověřuji teplotu na tomto místě po ustálení soustavy.

• profil musí mít dostatečnou hmotu a povrch,
• vnitřní drážka musí odpovídat šířce PCB,
• kolem profilu musí být možnost odvádět teplo,
• difuzor se započítá do optických ztrát,
• pásek musí zůstat přístupný pro servis.

Pro výkonné pásky obvykle 12V, nebo 24V

Pět metrů pásku s příkonem 20W/m představuje 100W. Při 12V teče přibližně 8,33A, při 24V přibližně 4,17A. Nižší proud u 24V zmenšuje ztráty ve vodičích a spojích.

Pro delší a výkonnější instalace proto obvykle preferuji 24V. Dvanáct voltů může dávat smysl kvůli kratším dělicím úsekům nebo kompatibilitě. Napětí pásku, zdroje a stmívače musí vždy souhlasit.

Jak spočítat zdroj a rozdělit větve

Pro 6m pásku s příkonem 16W/m vychází 96W. Pokud dokumentace zdroje nebo podmínky vyžadují maximálně 80% trvalé zatížení, potřebujete 96 / 0,80 = 120W.

Delší pásek nenapájím automaticky jako jeden řetěz od jednoho konce. Rozděluji jej do kratších paralelních větví podle maximální délky výrobce. Tím omezím úbytek napětí a rozdíl jasu.

• zkontrolujte proud každé větve a společného přívodu,
• ověřte maximální proud stmívače na kanál,
• zvolte průřez podle proudu, délky a úbytku,
• u výkonných rozvodů zvažte samostatné jištění větví.

Stmívání výkonného LED pásku

Jednobarevný pásek se běžně stmívá PWM ovladačem na nízkonapěťové straně. Ovladač vybírám podle napětí a proudu, ne podle obecného nápisu „pro LED“.

Pro 96W při 24V tečou 4A. Proudová rezerva ovladače snižuje zahřívání svorek a elektroniky. U kamer nebo citlivých pracovišť ověřuji míhání při různých úrovních regulace.

Modelový příklad: pracovní deska

Očekávání: Pásek 2400lm/m bude nad dvoumetrovou pracovní deskou automaticky lepší než varianta 1200lm/m.

Realita: Silnější pásek má 24W/m, je nalepený v mělkém dekorativním profilu a napájený dlouhým tenkým vodičem. Profil se přehřívá a na konci je vidět pokles jasu.

Obrat: Návrh se vrátí k požadovaným luxům. Použije se účinnější pásek s nižším příkonem, hlubší profil a dvě krátké paralelní větve. Stmívač umožní večer výkon snížit.

Kontrolní seznam pro výkonný LED pásek

Pro výběr porovnejte LED pásky 24V, LED pásky podle CRI, CCT pásek 1720lm/m, pásky pro domácí osvětlení a 12V pásek 1050 až 1100 lm/m.

Kdy dává LED zdroj do krabice smysl

Kompaktní zdroj má smysl tam, kde napájí menší výkon a běžný nábytkový nebo uzavřený kovový zdroj by nebylo kam rozumně umístit. Typické použití je krátký LED pásek u police, zrcadla, vitríny, niky nebo kuchyňské skříňky.

Výhodou je čistá instalace. Zdroj není vidět a přívod nízkého napětí může být krátký. Nevýhodou je malý prostor a horší odvod tepla. Miniaturizace totiž nezrušila fyziku; pouze ji zavřela do menší krabičky.

Zdroj do krabice nepoužívám automaticky pro každý podhled s LED osvětlením. Delší nebo výkonnější soustava bývá přehlednější s větším zdrojem v přístupném, větraném místě a s rozdělením výstupu do samostatných větví.

LED zdroj 12V, nebo LED zdroj 24V

Výstupní napětí zdroje musí přesně odpovídat napětí pásku nebo svítidla. Dvanáctivoltový pásek patří ke zdroji 12V DC, čtyřiadvacetivoltový ke zdroji 24V DC.

Pro zátěž 20W teče při 12V přibližně 1,67A, zatímco při 24  přibližně 0,83A. Nižší proud u 24V zmenšuje úbytek napětí na stejném vodiči, a proto se 24V hodí pro delší přívody a pásky.

Rozhodující je kompatibilita celé sestavy: pásek, zdroj, stmívač i případný chytrý ovladač musí pracovat se stejným napětím.

Jak spočítat potřebný výkon

Pro 1,5m pásku s příkonem 9,6W/m vychází 1,5 x 9,6 = 14,4W. Pokud technický list doporučuje maximálně 80% trvalé zatížení, potřebný jmenovitý výkon je 14,4 / 0,80 = 18W. Prakticky tedy zvolím nejbližší vhodný vyšší výkon, například 20W.

Rezerva není univerzální magické procento. Některé kvalitní zdroje jsou navržené pro trvalý provoz při jmenovitém výkonu za přesně stanovených podmínek. Přednost má technický list konkrétního modelu.

Kontrola proudu

Pro 14,4W při 12V vychází 1,2A. Zdroj musí zvládnout výkon i proud. Stejnou kontrolu potřebuji u stmívače, konektorů a vodičů.

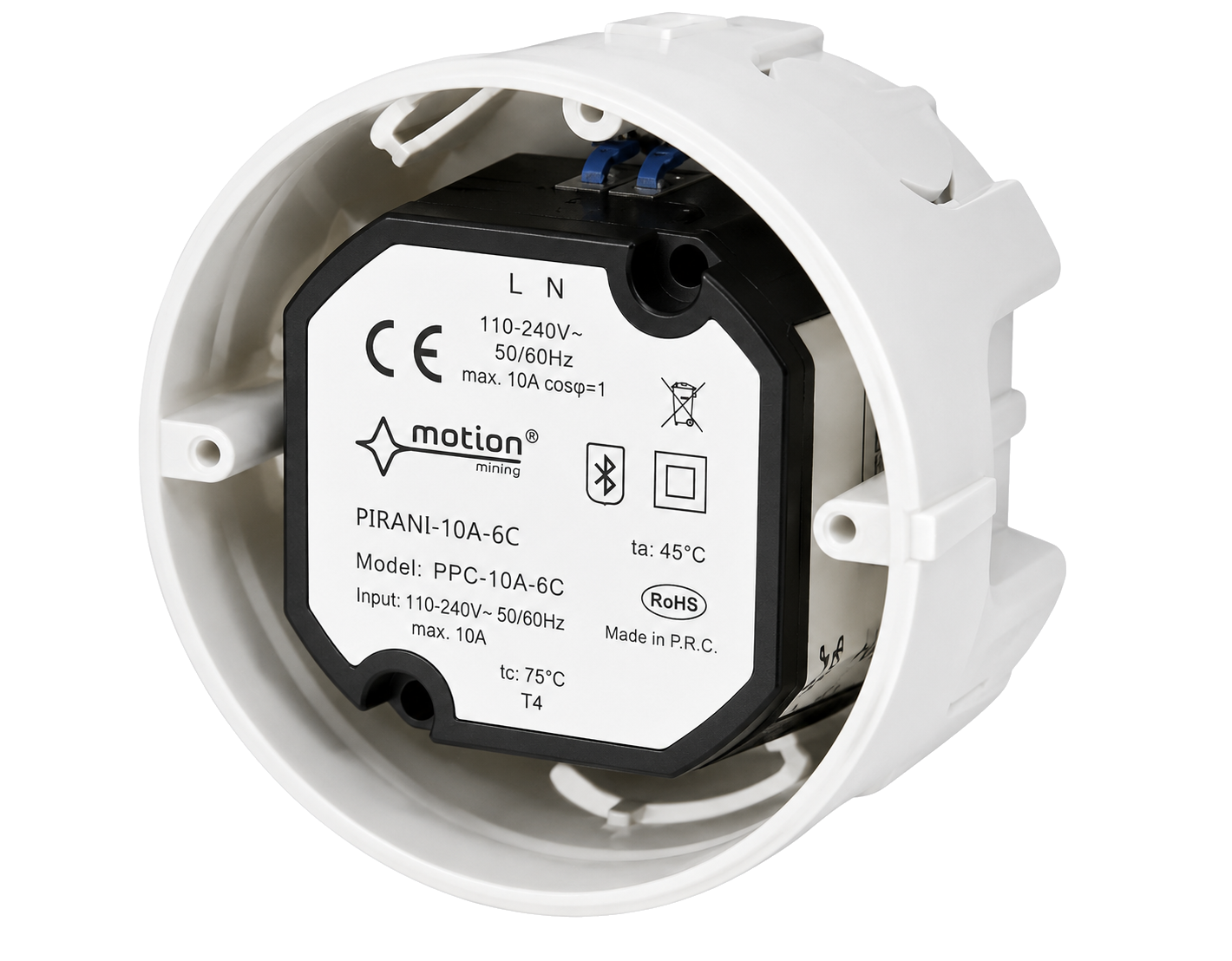

Krabice KU68: rozměr zdroje a místo pro vodiče

Označení „do KU68“ není náhradou za měření. Krabice se liší hloubkou, provedením, počtem vstupů i obsazením. Navíc potřebujete místo nejen pro zdroj.

• změřte vnitřní průměr a skutečnou hloubku krabice,
• započítejte rozměr zdroje včetně vývodů,
• ponechte prostor pro ohyb vodičů a vhodné spojky,
• ověřte oddělení síťové a nízkonapěťové části,
• připravte cestu pro vyjmutí zdroje při servisu.

12V zdroj BRILED 15 W do KU68 má uváděný rozměr přibližně 50 x 22mm. To ale neznamená, že ve stejné krabici automaticky zbývá dost místa pro libovolný vypínač a několik spojek.

Tělo zdroje je jen část zástavby. Místo potřebují také vodiče, spojky a cesta pro budoucí vyjmutí.

Chlazení a krytí IP

Každý zdroj část energie přemění na teplo. Malá uzavřená dutina odvádí teplo hůře než volný prostor. Vyšší teplota zkracuje životnost elektroniky a může aktivovat tepelnou ochranu.

Oficiální instalační pokyny MEAN WELL požadují vhodné větrání, respektování montážní polohy a teplotního deratingu konkrétního modelu. Derating znamená, že při vyšší okolní teplotě může být nutné snížit odebíraný výkon.

Krytí IP67 popisuje ochranu obalu proti vniknutí prachu a vody za stanovených podmínek. Neříká, že zdroj může být bez omezení tepelně izolovaný nebo trvale ponořený. Neřeší ani vodotěsnost spojů, krabice a prostupů.

Bezpečné zapojení a servisovatelnost

Na vstupu zdroje je síťové napětí 230V AC. Montáž pevné elektroinstalace proto patří osobě s odpovídající odbornou způsobilostí. Před prací se obvod odpojí, zajistí proti opětovnému zapnutí a ověří se beznapěťový stav.

Zdroj musí zůstat servisovatelný. Pokud jej zalepíte za obklad bez přístupového místa, výměna může být dražší než celý zdroj.

• dodržte polaritu výstupu,
• zvolte průřez podle proudu, délky a úbytku napětí,
• použijte spojovací prvky pro konkrétní vodiče,
• zajistěte odlehčení vodičů proti tahu.

Ochrany proti zkratu, přetížení nebo přehřátí jsou důležité, ale nenahrazují správný návrh.

Kam umístit stmívač nebo chytrý ovladač

Pro běžný jednobarevný LED pásek se PWM stmívač obvykle zapojuje na nízkonapěťovou stranu mezi zdroj a pásek. Zdroj zůstává konstantním napěťovým zdrojem 12 nebo 24 V.

V malé krabici počítejte s rozměrem ovladače, jeho proudem a vlastním zahříváním. Pokud se zdroj a ovladač vedle sebe nevejdou s potřebnými vodiči, zvolte větší nebo druhou krabici.

U Zigbee, Wi-Fi nebo Matter ovladače ověřte pracovní napětí, maximální proud celkem i na kanál, typ pásku, chování po výpadku napájení a kvalitu bezdrátového spojení v místě instalace.

Modelový příklad: osvětlení police

Očekávání: Do krabice se vejde 15W zdroj a pásek má podle objednávky „zhruba patnáct wattů“, takže sestava bude fungovat.

Realita: Pásek měří 1,6m a má příkon 9,6W/m. Výpočet dává 15,36W, tedy více než jmenovitý výkon zdroje. Krabice navíc obsahuje spojky a těsně přiléhá k tepelné izolaci.

Obrat: Délka a příkon se ověří, zdroj se přesune do přístupnější dutiny a použije se výkonová varianta odpovídající technickému listu. Současně se zkontroluje proud stmívače.

Kontrolní seznam před objednáním

Pro výběr můžete porovnat LED pásky do domácnosti, LED pásky 24V a větší 24V zdroj 60 W IP67.

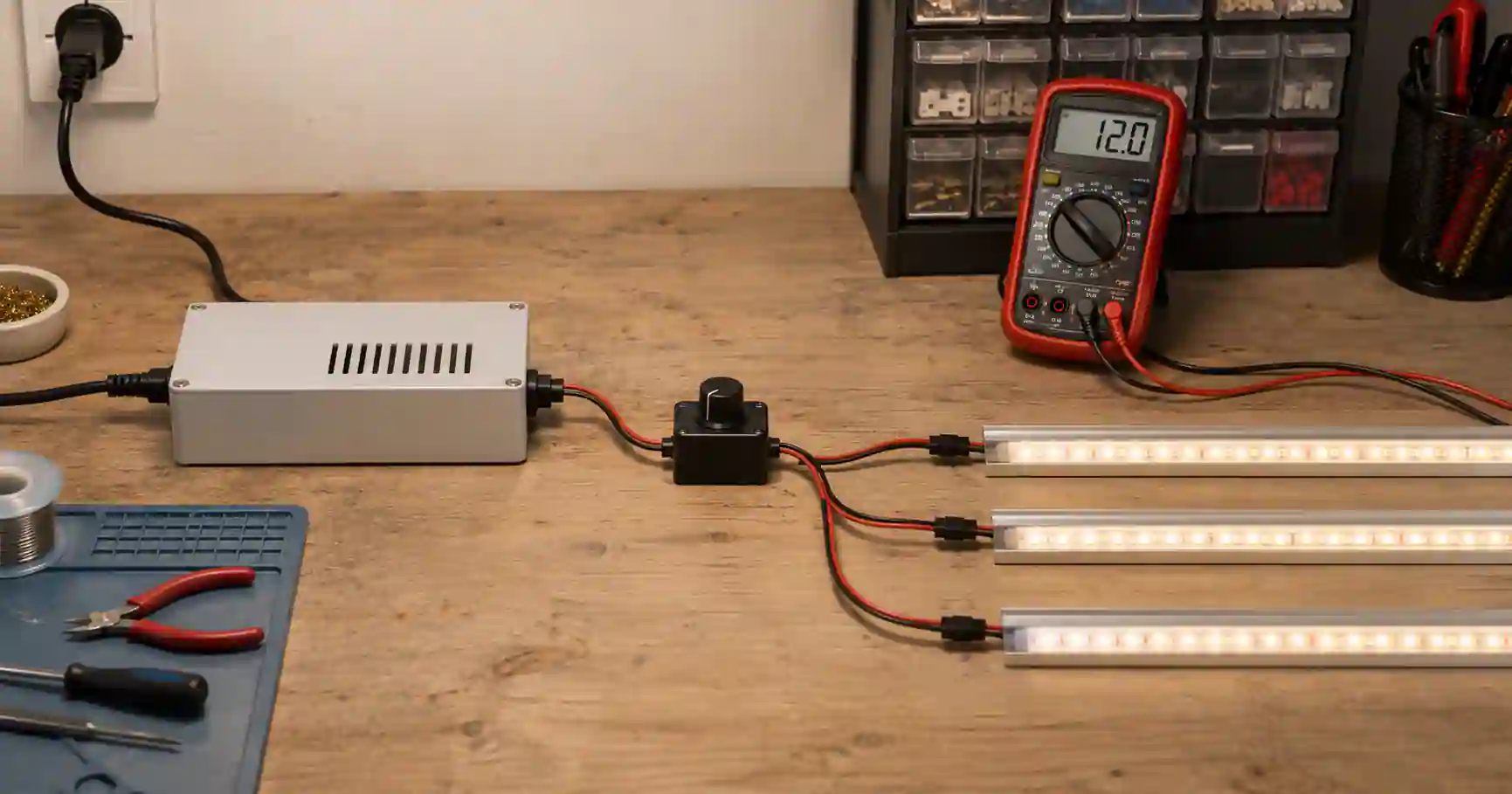

Co je LED zdroj 12V

LED pásek označený 12V DC potřebuje zdroj konstantního napětí 12V. Zdroj převádí síťové napětí 230V AC na stabilizovaných 12V DC.

V e-shopech se často používá slovo „trafo 12v“. U běžných LED pásků jde zpravidla o elektronický spínaný napájecí zdroj, nikoli o klasický transformátor. Pro výběr jsou důležité tyto údaje:

• výstup 12V DC,
• režim konstantního napětí CV,
• dostatečný proud a výkon,
• vhodná konstrukce a krytí,
• kompatibilita se stmívačem nebo řídicí jednotkou.

Konstantní napětí se nesmí zaměnit za LED driver s konstantním proudem, označovaný CC. Proudové drivery se používají například u některých LED modulů a panelů. Náhodný proudový driver se k 12V pásku nepřipojuje.

Jak spočítat výkon zdroje

Pro 5 metrů pásku s příkonem 9,6W/m platí:

To je jmenovitý příkon LED pásku. Zdroj s přesně 48W by pracoval na hranici svého výkonu, takže je nutná rezerva.

U RGB, RGBW a CCT pásků se počítá maximální příkon při současném zapnutí kanálů v režimu, který výrobce dovoluje. Nestačí změřit spotřebu při jedné barvě a podle ní dimenzovat zdroj.

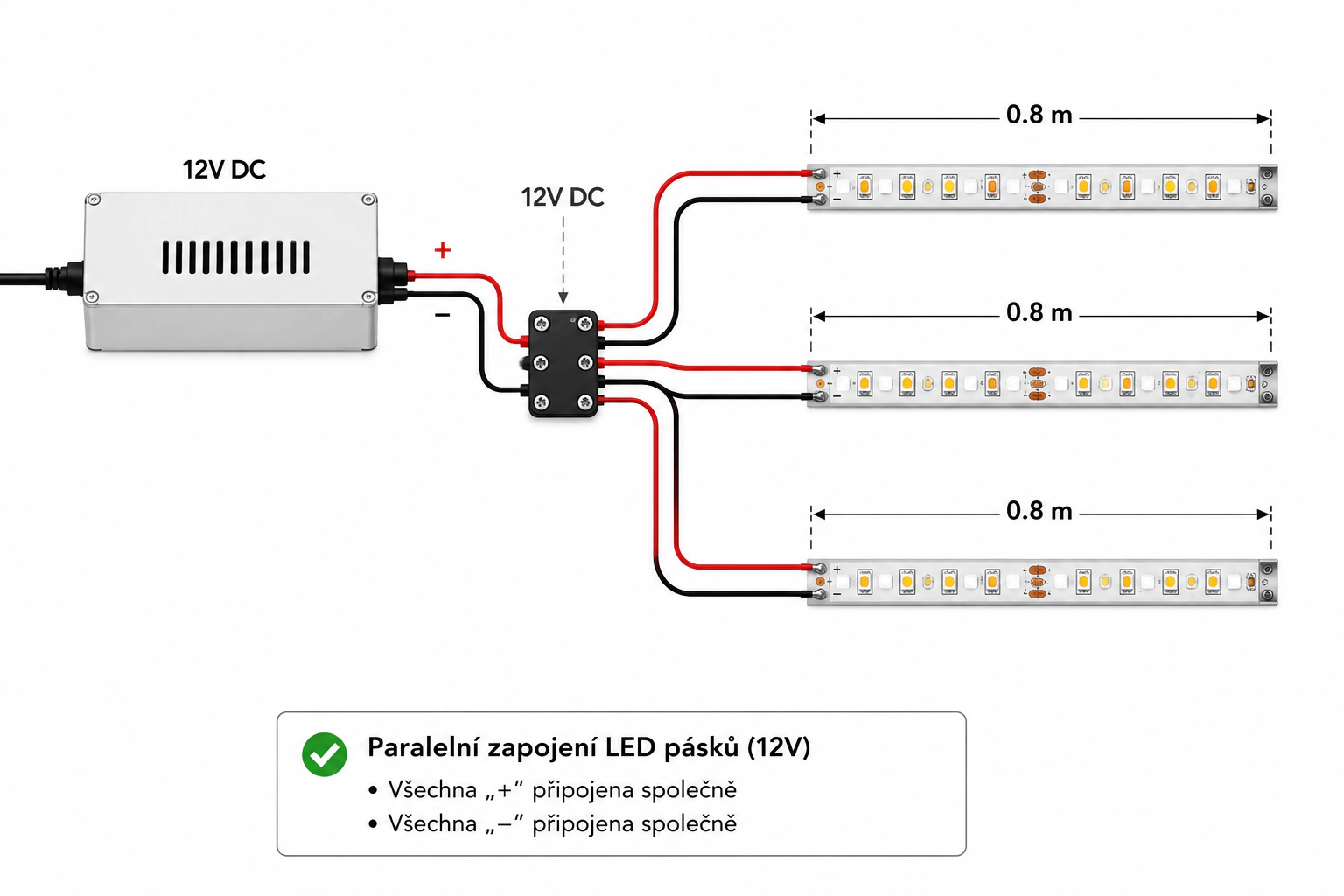

Při více větvích se příkony sečtou. Tři police, každá se 2 metry pásku 9,6W/m, představují:

Co přesně znamená 20 procent rezervy

Tady vzniká častá matematická nepřesnost. Pokud se k zátěži 100W pouze přičte 20%, vyjde zdroj 120W. Zátěž 100W ale představuje 83,3% jeho výkonu:

Pokud má zdroj pracovat maximálně na 80% jmenovitého výkonu, správný výpočet je:

Pro zátěž 48W vychází:

Pro dlouhý každodenní provoz, vyšší teplotu nebo uzavřenější prostor může dávat smysl limit 70%. Potom 48 / 0,70 = 68,6W a zvolí se nejbližší vyšší běžný výkon, například 75W.

Datasheet MEAN WELL LRS-100 uvádí závislost dostupného výkonu na okolní teplotě. Jmenovitých 100 W proto neznamená automaticky 100W v každé krabici a při každé teplotě.

Proč je nutné spočítat také proud

Výkon zdroje určuje, zda zvládne zátěž. Proud rozhoduje o vodičích, konektorech, ovladačích a pojistkách.

Pro 48W při 12V vychází 4A. Pro 96W při 12V už jde o 8A.

Právě zde se ukazuje nevýhoda 12V systému. Při stejném výkonu teče proti 24V instalaci dvojnásobný proud. U krátkého pásku pod kuchyňskou linkou to nemusí být problém. U dlouhých rozvodů, vysokého výkonu nebo více místností bývá 24V praktičtější.

Proudová zatížitelnost se kontroluje u každé části:

• výstupních svorek zdroje,
• vodičů a rozbočovačů,
• konektorů,
• stmívače nebo RGB/CCT ovladače,
• jednotlivých větví LED pásku.

Údaj 10 A na zdroji neznamená, že každý malý konektor v instalaci bezpečně přenese 10A.

Výkonný zdroj neodstraní úbytek napětí

Úbytek napětí vzniká odporem vodičů a měděných cest LED pásku. Silnější zdroj na začátku vedení tento problém nevyřeší.

Pro měděný dvouvodič je ρ orientačně 0,0175 Ω·mm²/m, L je jednosměrná délka vedení, I proud a S průřez vodiče.

Pokud je zdroj 5m od rozbočení, celkový proud činí 8A a vodič má 1,5mm², vychází:

To je téměř 7,8% z 12V. Na konci vedení by zbývalo přibližně 11,1V ještě před dalšími ztrátami v pásku a spojích.

Pomůže přesunout zdroj blíže, zvětšit průřez, rozdělit instalaci do paralelních větví, napájet delší pásek z více míst nebo přejít na 24V.

Napětí zdroje se nemá svévolně zvyšovat, aby „dohnalo“ ztrátu na kabelu. Vyšší napětí může přetížit začátek pásku a problém se bude měnit podle okamžitého odběru.

Jaký typ zdroje zvolit

Zásuvkový zdroj

Hodí se pro malé sestavy, hotové lampy a instalace s DC konektorem. Výhodou je zakrytá síťová část a snadná výměna. Je nutné ověřit polaritu, rozměr konektoru a proudovou zatížitelnost.

Nábytkový zdroj

Má kryté svorky a kompaktní pouzdro. Používá se u kuchyňských linek, vitrín a nábytku, pokud jeho návod dovoluje konkrétní umístění a jsou dodrženy odstupy.

Například LED zdroj BRILED 12 V, 100 W, 8,25 A má krytou svorkovnici a rozměr 165 x 45 x 30mm. Pro trvalý provoz je stále nutné řešit přístup a odvod tepla.

Otevřený kovový zdroj IP20

Perforované zdroje mají dobré chlazení, ale jejich síťové svorky nejsou určené k volnému přístupu. Patří do vhodného krytu nebo technického prostoru podle návodu. Kovové provedení může vyžadovat připojení ochranného vodiče.

Zdroj na DIN lištu

Je vhodný do rozvaděče, kde je přehledné jištění a rozdělení větví. Je nutné počítat s místem, větráním rozvaděče a úbytkem napětí na delším 12V vedení. Příkladem je LED zdroj BRILED 12 V, 100 W na DIN lištu.

Zalité provedení IP67

Používá se ve vlhčím nebo prašném prostředí, pokud odpovídá montážní návod. IP67 zdroje neznamená, že je stejně chráněná svorka, spoj, stmívač nebo LED pásek. Celá instalace se posuzuje po jednotlivých částech.

IP krytí a chlazení

Vyšší IP není automaticky lepší. Zalité pouzdro lépe chrání proti vodě a prachu, ale odvádí teplo jinak než perforovaný kovový zdroj.

Před montáží se kontroluje:

• povolená okolní teplota a montážní poloha,
• minimální odstupy a možnost proudění vzduchu,
• kontakt s tepelnou izolací,
• přístup pro výměnu,
• zda je dovoleno venkovní použití a přímé slunce.

Datasheet MEAN WELL XLG-100 uvádí IP67, ale současně požaduje respektovat teplotní derating a montážní pokyny. Krytí tedy nenahrazuje správné chlazení.

Zdroj se nezavírá do malé neodvětrané krabičky jen proto, že se do ní fyzicky vejde. Rozměr krabice se určuje také podle ztrátového tepla, svorek, poloměrů vodičů a servisního prostoru.

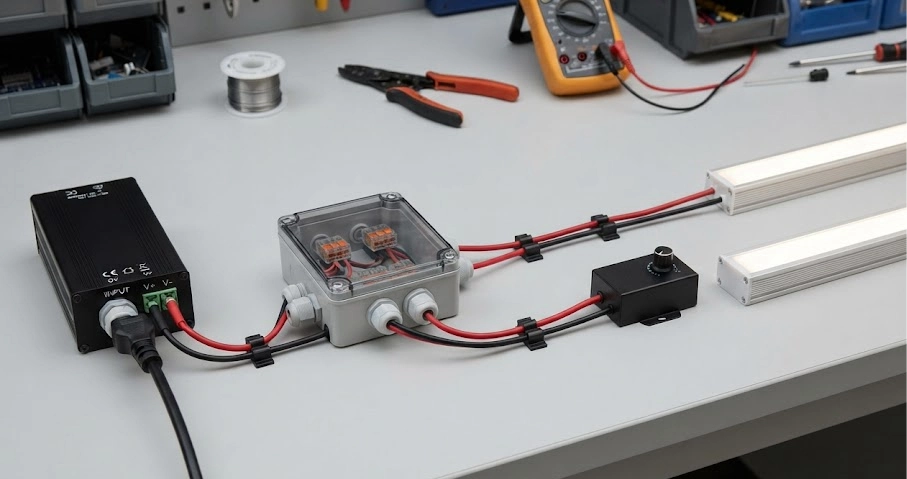

Jak stmívat 12V LED pásek

Nejčastější zapojení používá běžný zdroj konstantního napětí a PWM ovladač na 12V straně:

Ovladač musí zvládnout napětí 12V, celkový proud, proud každého kanálu a typ pásku, tedy jednobarevný, CCT, RGB nebo RGBW.

Pokud má být regulace klasickým nástěnným stmívačem na 230V straně, musí být zdroj výslovně určený pro daný způsob fázového stmívání a kompatibilní s konkrétním stmívačem.

Pojem „stmívatelný pásek“ pouze říká, že LED pásek lze regulovat. Neříká, že libovolný zdroj lze připojit za TRIAC stmívač.

Ochrany, kabely a bezpečnost

U zdroje má smysl ověřit ochranu proti zkratu, přetížení, přepětí na výstupu a přehřátí.

Způsob reakce se liší. Některý zdroj přejde do hiccup režimu a po odstranění závady se obnoví, jiný vyžaduje odpojení napájení. Rozhoduje datasheet konkrétního modelu.

Výkonný 12V zdroj dokáže při poruše dodat vysoký proud. Pokud napájí několik samostatných větví s tenčími vodiči, dává smysl samostatné jištění větví navržené podle vodiče a zátěže. Jedna velká pojistka před zdrojem nechrání automaticky každý tenký výstupní kabel.

Pevné připojení k síti 230 V má provést odborně způsobilá osoba. Svorky musí být zakryté, vodiče odlehčené proti tahu a zdroj přístupný pro kontrolu a výměnu.

Modelový příklad: pětimetrová kuchyňská linka

Kontrolní seznam pro výběr zdroje

1. Napětí pásku je 12V DC
2. Zdroj pracuje v režimu CV
3. Sečetl se příkon všech větví
4. Rezerva odpovídá cílovému zatížení
5. Je známý celkový proud
6. Vodiče a konektory proud zvládnou
7. Je spočítaný úbytek napětí
8. Konstrukce odpovídá montáži
9. IP odpovídá prostředí
10. Je zajištěné chlazení a servis
11. Stmívání je kompatibilní
12. Ochrany a jištění jsou navržené

Výběr začíná v kategorii 12V LED zdroje a řízení BRILED. Pro sestavu lze současně porovnat LED pásky pro domácí osvětlení, konkrétní 12V pásek 9,6 W/m a 100W nábytkový zdroj.

Co znamená LED panel do sádrokartonu

Velký panel 60x60 je obvykle konstruovaný pro položení do rastrového podhledu. Do souvislého sádrokartonového stropu jej nelze bezpečně vložit bez vhodného nosného prvku.

Řešením je rám určený pro vestavnou montáž. Rám vytvoří lem otvoru, nese panel a zakryje řeznou hranu desky. Panel tak po montáži splývá se stropem. Nejde však o univerzální kus plechu pro každý výrobek stejného obchodního formátu.

Je nutné ověřit:

• skutečný vnější rozměr panelu,
• jeho tloušťku,
• způsob vložení nebo zajištění v rámu,
• kompatibilitu rámu s konkrétním panelem,
• dostupný prostor pro externí driver.

U menších vestavných panelů bývají součástí konstrukce pružiny. U velkého formátu 60x60 se zpravidla používá samostatný rám nebo jiný montážní systém uvedený výrobcem.

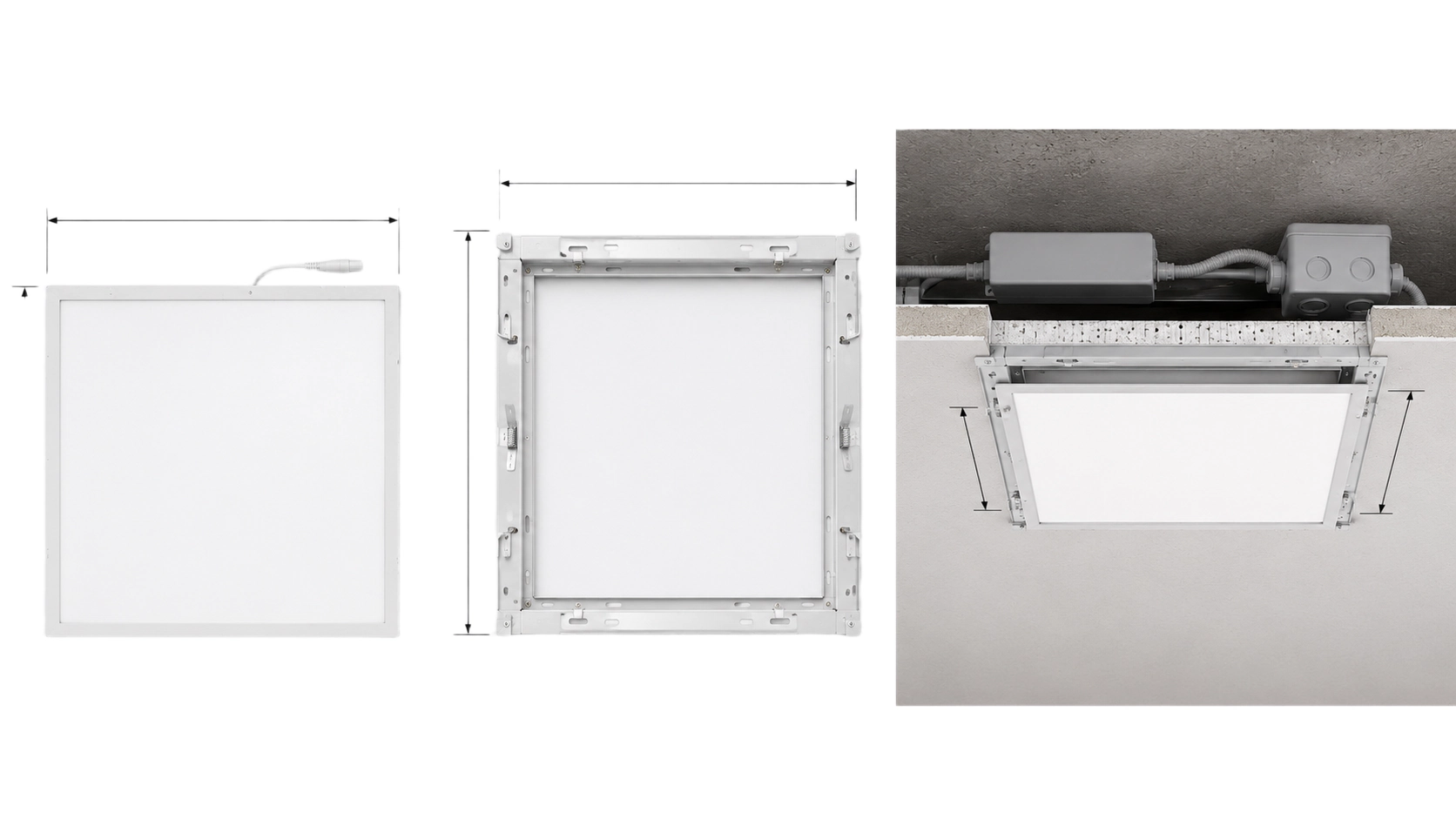

Tři rozměry, které je nutné ověřit před řezáním

1. Rozměr panelu

Obchodní označení 60x60 popisuje formát stropního modulu. Samotný panel mívá přibližně 595 x 595 mm. Například LED panel BRILED 30 W a 4500 lm má uvedený rozměr 595 × 595 × 32 mm. Tento údaj ještě neurčuje velikost otvoru.

2. Vnější rozměr rámu

Rám musí otvor překrýt a bezpečně roznést zatížení. Je proto větší než panel. Jeho viditelný lem zároveň rozhoduje o výsledném vzhledu stropu a o minimální vzdálenosti od stěny, profilu nebo dalšího panelu.

3. Montážní otvor

Otvor určuje výhradně montážní výkres nebo návod konkrétního rámu. Nelze jej spolehlivě dopočítat odečtením šířky lemu. Konstrukce může používat vnitřní západky, šrouby, pružiny nebo díly, které potřebují prostor pro zasunutí.

Praktické pravidlo: nejprve se fyzicky zkontroluje panel a rám, poté se přenese rozměr otvoru na strop. Obrácené pořadí často končí opravou sádrokartonu.

Jak vybrat samotný LED panel

Montážní kompatibilita je pouze první filtr. Panel musí také dodat správné světlo.

Světelný tok místo samotných wattů

Příkon ukazuje spotřebu, nikoli množství světla. Dva panely se stejnými 36W  mohou mít rozdílný světelný tok, účinnost i fotometrii.

Panel s 4500lm při 30W dosahuje přibližně 150lm/W. Vysoká účinnost je výhoda, ale sama neříká, zda bude místnost rovnoměrně osvětlená.

Barva světla a podání barev

Pro kanceláře, učebny a běžná pracovní místa se často volí 4000 K. Teplejších 3000K se hodí do klidnějších obytných prostor. CRI 80 je běžný základ. Pro grafiku, kontrolu barev nebo práci s odstíny dává smysl CRI 90 a vyšší.

Oslnění a blikání

Nízké oslnění není pouze marketingový nápis na krabici. Výsledek ovlivňuje svítidlo, jeho rozmístění, směr pohledu, jas stropu i poloha monitorů. U pracovního prostoru má smysl požadovat fotometrický soubor LDT nebo IES a ověřené údaje o míhání.

Krytí IP

Panel IP20 nebo IP40 patří do běžného suchého interiéru. Koupelna, prašná dílna nebo prostor s možností ostřiku potřebuje výrobek a montáž odpovídající daným podmínkám. Samotný sádrokartonový rám krytí panelu nezvyšuje.

Kolik panelů je potřeba

Jeden velký panel může vypadat výkonně, ale počet kusů se neurčuje podle dojmu. Pro orientační odhad slouží vztah:

Pro čtení a psaní uvádí přehled k DIN EN 12464-1 hodnotu nejméně 500lx. Podrobnosti shrnuje licht.de.

Pro pracovní místnost 12m², cíl 500lx, orientační činitel využití 0,60 a udržovací činitel 0,80 vychází:

Při panelu 4500lm je výsledkem 2,78, tedy orientačně tři panely. Finální počet a rozteče je vhodné ověřit v DIALuxu s konkrétním LDT nebo IES souborem. DIALux evo 14 umožňuje počítat jednotlivé místnosti samostatně.

Co připravit nad sádrokartonem

Čistý pohled zespodu může klamat. Nad panelem musí zůstat prostor pro:

• tloušťku panelu a rámu,
• vložení panelu šikmo nebo podle návodu,
• externí driver a připojovací místo,
• poloměr ohybu vodičů,
• tepelný odstup požadovaný výrobcem,
• budoucí vyjmutí panelu bez poškození stropu.

Před řezáním je nutné zjistit polohu nosných profilů, závěsů, parozábrany, potrubí a kabelů. Rám se nesmí improvizovaně opírat o oslabenou hranu desky, pokud jeho návod vyžaduje jiné upevnění nebo nosnou výměnu.

Doporučený postup montáže

Práce na pevném rozvodu 230V patří odborně způsobilé osobě. Následující postup slouží jako kontrolní rámec projektu, nikoli jako náhrada montážního návodu nebo odborné elektroinstalace.

1. Vybere se kompatibilní sestava. Panel, rám a driver se ověří podle technických listů, nikoli pouze podle názvu 60x60.
2. Zkontroluje se stropní dutina. Určí se poloha profilů, kabelů, parozábrany, izolace a dalších rozvodů.
3. Sestava se vyzkouší mimo strop. Ověří se, že panel lze do rámu vložit, zajistit a znovu vyjmout.
4. Přenese se montážní otvor. Použije se rozměr a šablona výrobce rámu. Kontrolují se úhlopříčky a vazba na ostatní panely.
5. Připraví se nosné upevnění. Hrana sádrokartonu ani rám se nezatěžují jinak, než povoluje montážní systém.
6. Připraví se přístupné připojení. Driver a svorky zůstanou dostupné po vyjmutí panelu nebo přes servisní otvor.
7. Provede se elektrické připojení. Před prací se obvod bezpečně odpojí a ověří se beznapěťový stav.
8. Osadí se rám a panel. Vodiče se nesmí skřípnout mezi rámem a deskou.
9. Provede se funkční kontrola. Ověří se rozsvícení, stmívání, stabilita, zvuky driveru a zahřívání.
10. Zkontroluje se výsledek v místnosti. Sleduje se rovnoměrnost, odlesky v monitorech a stíny na pracovních plochách.

Driver musí zůstat přístupný

Externí driver je servisní díl a zároveň zdroj tepla. Nesmí být bez ověření zahrabaný v izolaci, uzavřený v nepřístupné dutině nebo položený tak, aby zatěžoval konektory.

Při návrhu se kontroluje:

• povolená provozní teplota a požadované odstupy,
• přístup ke svorkám,
• možnost vytažení driveru otvorem po demontáži panelu,
• ochrana vodičů proti ostrým hranám,
• kompatibilita výstupního proudu a napěťového rozsahu s panelem.

Náhradní driver se nevybírá pouze podle příkonu. Musí souhlasit typ regulace, výstupní proud, napěťový rozsah, maximální výkon i způsob připojení.

U stmívání je nutné předem rozhodnout, zda půjde o TRIAC, 1-10 V, DALI, PUSH nebo jiné řízení. Každý systém vyžaduje kompatibilní driver a někdy také další řídicí vodiče.

Nejčastější chyby

Otvor podle rozměru 595 x 595 mm

Rozměr panelu není automaticky rozměrem otvoru. Panel by mohl otvorem propadnout, rám nemusel překrýt hrany nebo by nešel osadit.

Nákup rámu bez ověření tloušťky panelu

Dva panely stejného formátu mohou mít jinou tloušťku, polohu driveru nebo způsob zasunutí. Kompatibilita se musí potvrdit technickým listem nebo dodavatelem.

Driver bez servisního přístupu

Panel může fungovat roky, ale při poruše driveru by nemělo být nutné rozřezat strop. Přístup se plánuje jako součást montáže.

Jeden panel doprostřed místnosti

Centrální panel často vytvoří vysokou osvětlenost pod sebou a slabé okraje. Více správně rozmístěných panelů bývá lepší než jeden silný kus.

Záměna nízkého oslnění za garantované UGR

UGR je výsledek celé soustavy v konkrétní místnosti. Označení panelu je důležitý vstup, nikoli automatická záruka.

Zakrytí driveru tepelnou izolací

Bez výslovného povolení výrobce může dojít k přehřívání, zkrácení životnosti nebo poruše. Tepelné podmínky se řeší podle návodu konkrétního zařízení.

Modelový příklad: pracovna 12 m²

Kontrolní seznam před objednáním

1. Skutečný rozměr a tloušťka panelu
2. Potvrzená kompatibilita rámu
3. Otvor z návodu rámu
4. Nosné upevnění
5. Volná hloubka nad podhledem
6. Přístup k driveru a svorkám
7. Světelný tok, barva a CRI
8. Oslnění, míhání a fotometrie
9. Krytí IP podle prostoru
10. Požadované stmívání
11. Počet a rozteče podle výpočtu
12. Požární a parotěsná funkce stropu

Nabídku lze porovnat v kategorii LED panely BRILED. Rámy, závěsy a drivery jsou v příslušenství pro pracovní LED panely. Pro kanceláře je určený výběr LED panelů do kanceláře a pro širší pracovní použití LED panely pro pracovní osvětlení.
