Osvětlení veletržního stánku - MSV Brno 2025
- Délka: 20 m (2×10 m větev)
- Pásek: 24V DC, 10W/m, CCT, IP65 (silikon)
- Řízení: Zigbee (Tuya) + fyzický ovladač
- Celkem: 200W → 8,33 A (200W / 24V)
Realizace dekorativního venkovního osvětlení
Venkovní LED osvětlení fasády vypadá na vizualizaci jednoduše: obtáhnete obrys budovy světlem a hotovo. Realita na MSV Brno 2025 byla o něco upřímnější.

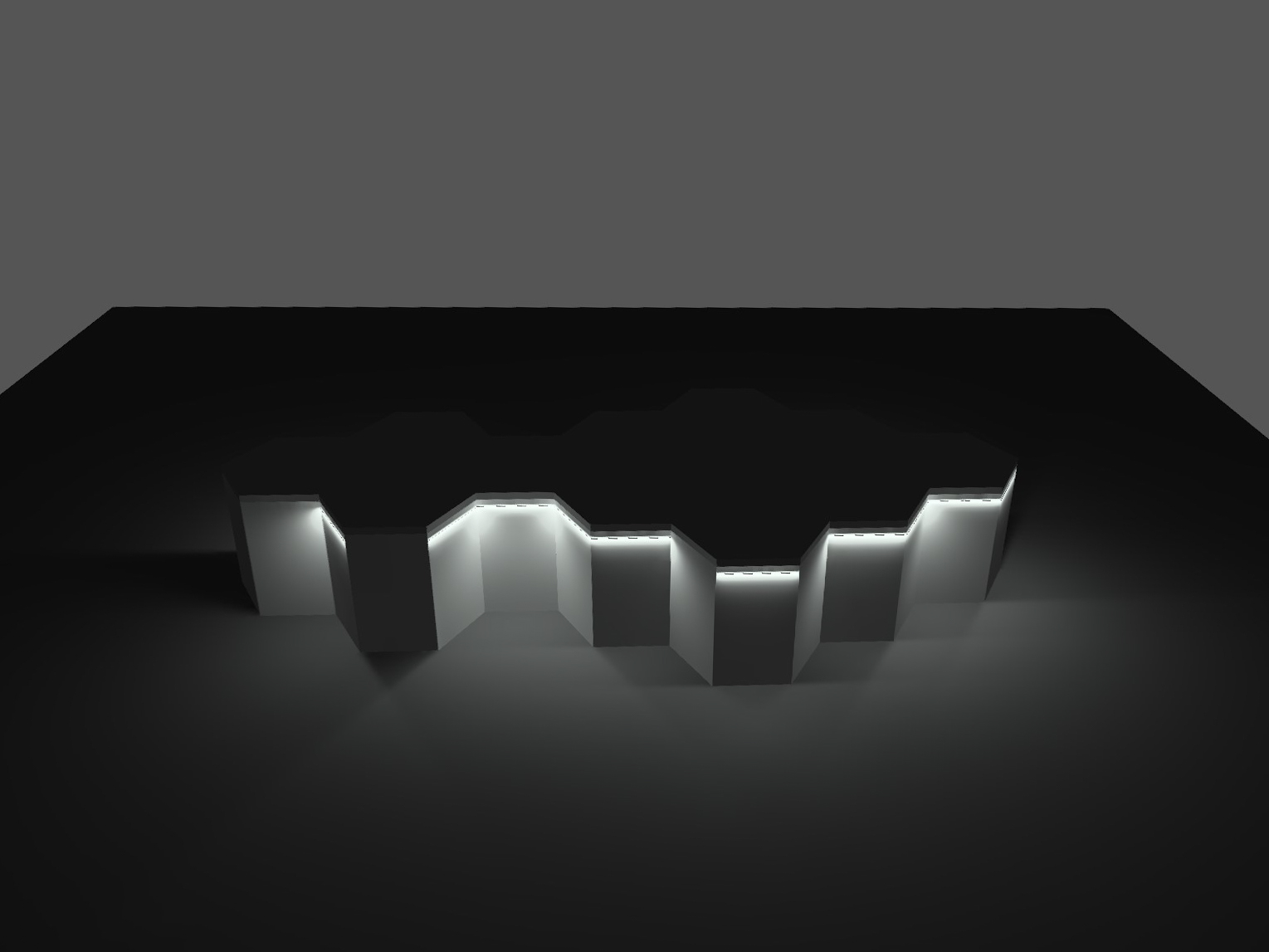

Pavilon České spořitelny jsme řešili se společností Dystopia s.r.o. Zadání znělo jasně -> elegantní, funkční, ovladatelné. Žádné blikání, žádné přesvětlené rohy. Jen čistý světelný obrys přední části pavilonu, který drží atmosféru i po setmění.
Navrhli jsme fasádní nasvícení pomocí CCT LED pásků. Přes chytrý systém u nich jde měnit teplotu bílé i intenzitu = ráno jiná nálada než večer, a to bez toho, aby někdo lezl po žebříku.
Světelný zdroj
Jako hlavní zdroj jsme zvolili 10W CCT LED pásek, 24V, krytí IP65->— zalitý v silikonu. Venku je to rozdíl mezi „svítí" a „svítí i za rok". CCT znamená, že teplotu bílé nastavíte podle potřeby, ne podle toho, co zrovna výrobce zalil do pásku.
Pásek jsme uložili do vyššího hliníkového profilu s opálovým difuzorem. Ten dělá tu nudnou, ale zásadní práci -> rozptýlí světlo rovnoměrně a schová jednotlivé diody. Bez difuzoru byste místo světelného obrysu viděli řetěz teček.
Řídicí systém
Srdcem ovládání je Zigbee brána a dvojice Zigbee přijímačů. Ovládá se z mobilu přes aplikaci Tuya -> a taky fyzickým dálkovým ovladačem, protože ne každý chce kvůli změně jasu hledat telefon.
Technické shrnutí
- Napájení: 24V DC
- Výkon: 10W/m
- Krytí: IP65
- Typ LED: CCT (nastavitelná teplota bílé)
- Ovládání: Zigbee (Tuya aplikace + fyzický ovladač)
- Délka: 20m
- Zapojení: 2 x 10 m větev -> 20 m x 10W/m = 200W -> 200W / 24V = 8,33A
Napájení a zapojení
Celková délka je 20m. Rozdělili jsme ji na dvě větve po 10 metrech, každá s vlastním 24V zdrojem a Zigbee přijímačem v elektroinstalační krabici. V aplikaci Tuya obě větve jedou jako jeden celek.
Proč 24V a ne 12V? Kvůli proudu. Při 200 W teče na 24V 8,33A, na 12V dvojnásobek. Nižší proud znamená menší úbytky na vedení a menší starost o průřezy kabelů. U venkovní instalace, na kterou nechcete sahat každou sezonu, se to vyplatí.
Spoje jsme řešili WAGO svorkami, odbočky k páskům v profilech přes T a rovné vodotěsné kabelové spojky. Nic, co by po prvním dešti překvapilo.
Uchycení a montáž

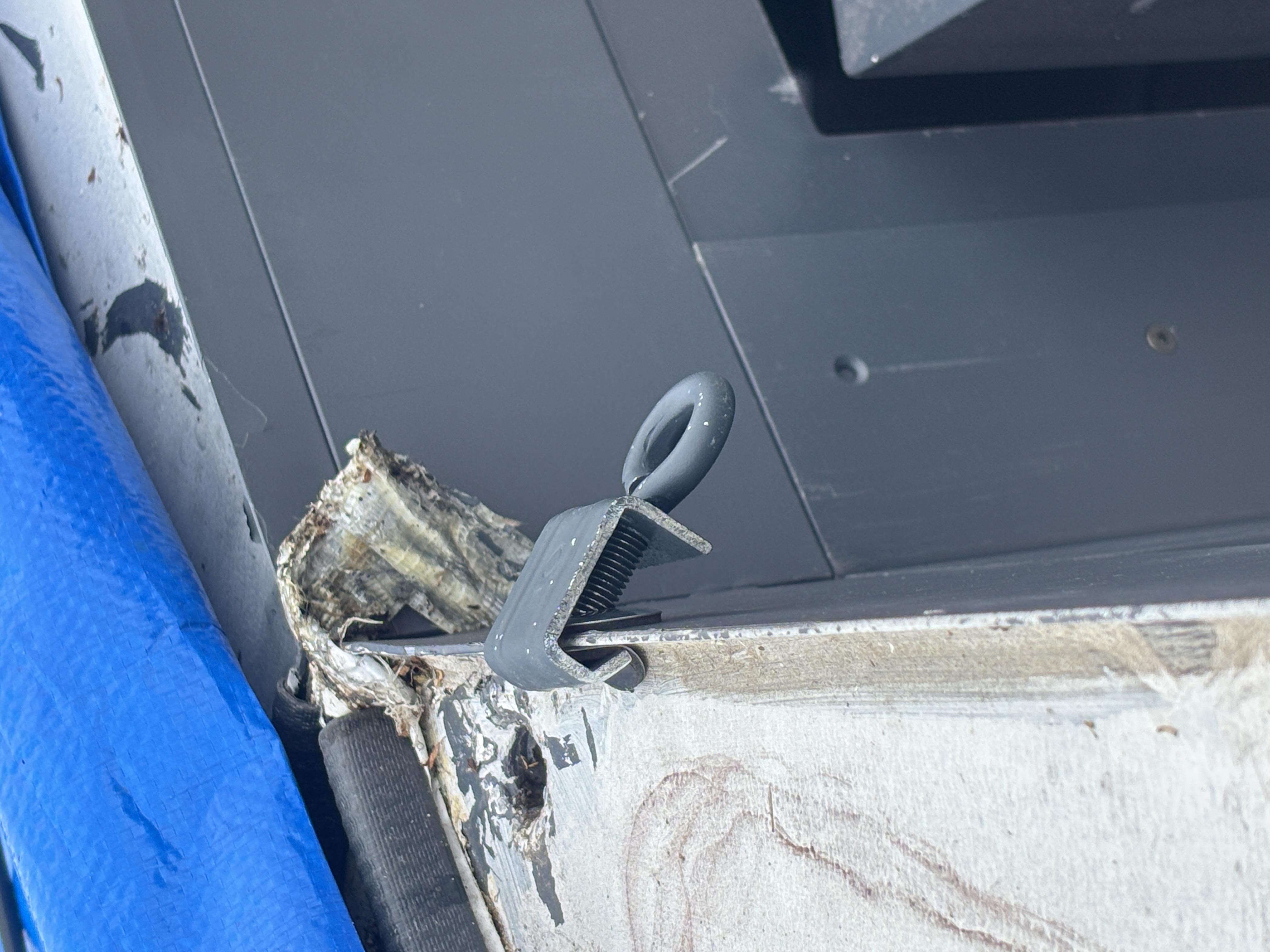

Uchycení je většinou ta část, na kterou se na vizualizaci zapomíná. My jsme hliníkové profily zavěsili na ocelová lanka, uchycená stahovacími C svorkami s gumovými podložkami na hraně obruby střechy.
Původně jsme počítali s karabinami. Pak dorazil objem zakázky a karabiny šly stranou -> místo nich oka s metrickým závitem M8x20, zašroubovaná přímo do svorek. Lanko provlečeme okem, stáhneme hliníkovou objímkou, hotovo. Pevné, a hlavně vizuálně čisté. Žádné visící „něco", co kazí obrys, kvůli kterému to celé děláme.
Výsledek

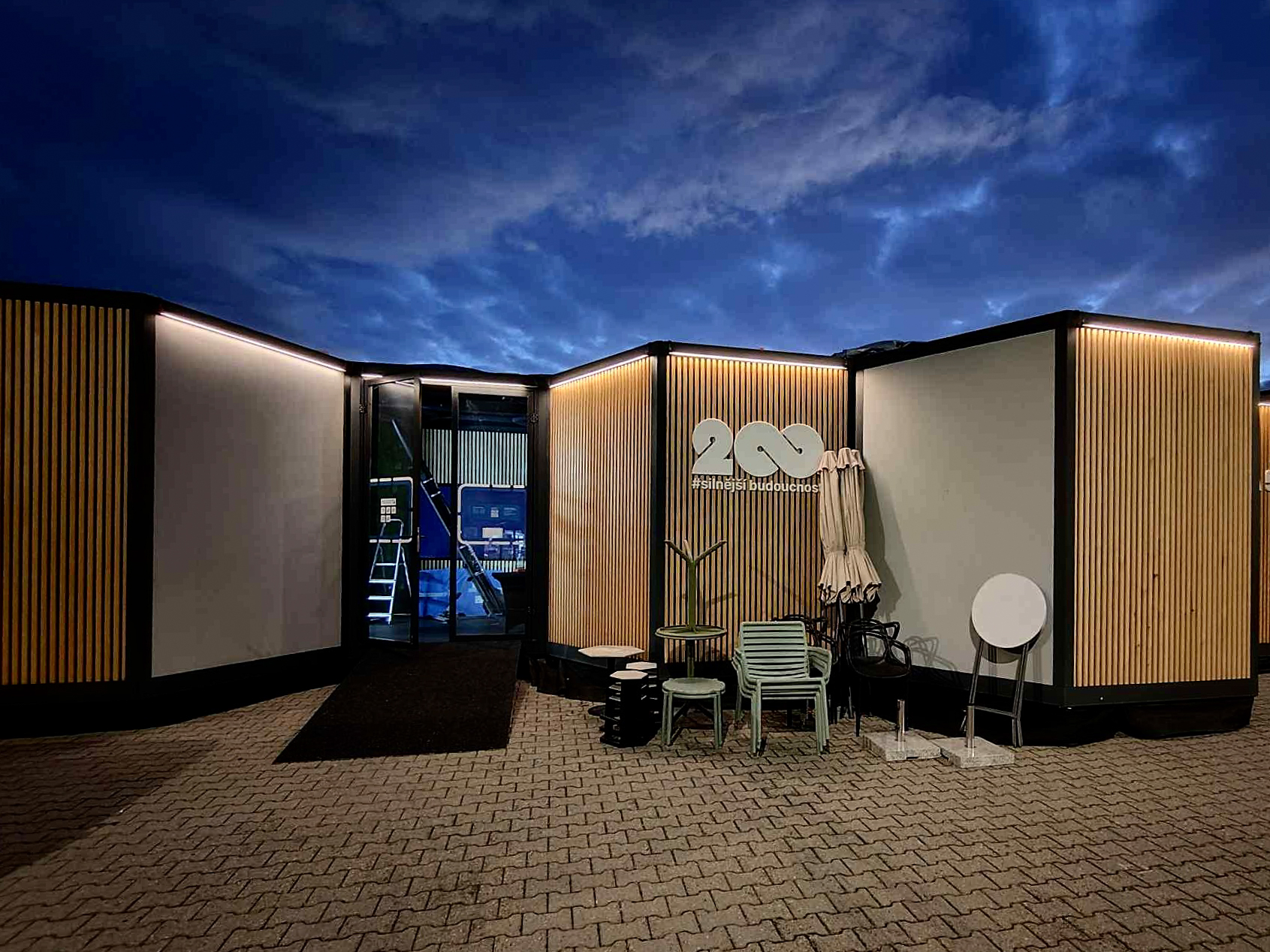

Vzniklo osvětlení, které podtrhuje architekturu pavilonu a mění náladu na pár ťuknutí v mobilu. Elegantní, spolehlivé, ovladatelné. Přesně to zadání, jen s několika detaily navíc, které večer poznáte, i když nevíte proč.
Časté dotazy
Jaké LED pásky jsou vhodné na venkovní fasádní osvětlení?
Ven patří pásek s krytím minimálně IP65, ideálně zalitý v silikonu -> odolá vodě i UV. My jsme použili CCT pásek 24V, 10W/m, IP65. Napětí 24V dává na delších rozvodech menší úbytky než 12V a pásek schovaný v hliníkovém profilu s difuzorem vydrží roky bez viditelných teček.
Proč u venkovního LED osvětlení volit 24V místo 12V?
Kvůli proudu. Při stejném výkonu 200W teče na 24V 8,33A, na 12V rovných 16,7A. Nižší proud znamená menší úbytky napětí na vedení, menší zahřívání a tenčí kabely. Na venkovní instalaci, kterou nechcete každou sezonu předělávat, je 24V bezpečnější volba.
Jde fasádní LED osvětlení ovládat z mobilu?
Ano. Použili jsme řízení Zigbee (Tuya) = teplotu bílé i jas měníte z aplikace v telefonu. Pro rychlé sáhnutí bez hledání mobilu je v systému i fyzický dálkový ovladač.
Vydrží LED pásky venku celoročně?
Při správné volbě ano. Klíč je krytí IP65+ (silikon), kvalitní napájecí zdroj v krabici a vodotěsné spoje. My jsme spoje řešili WAGO svorkami a vodotěsnými kabelovými spojkami = po prvním dešti nic nepřekvapí.
Kolik napájecích zdrojů potřebuji na 20 m LED pásku?
Záleží na výkonu na metr a délce větví. My jsme 20m rozdělili na dvě 10m větve, každou s vlastním 24V zdrojem = 200W celkem, tedy 8,33 A. Rozdělení na kratší větve drží úbytky napětí nízko a světlo rovnoměrné po celé délce.
