- DIM-15 se montuje na DIN lištu (1 modul) a ovládá se tlačítkem nebo více tlačítky paralelně; krátký stisk zapne/vypne, dlouhý stisk plynule mění jas.
- Obsahuje teplotní a nadproudovou ochranu; nelze současně připojit induktivní a kapacitní zátěž.
- Shoda: posouzeno výrobcem dle ČSN EN 60669-1, -2-1 a EN 50581:2013 (zákon č. 22/1997 Sb. a 90/2016 Sb.).

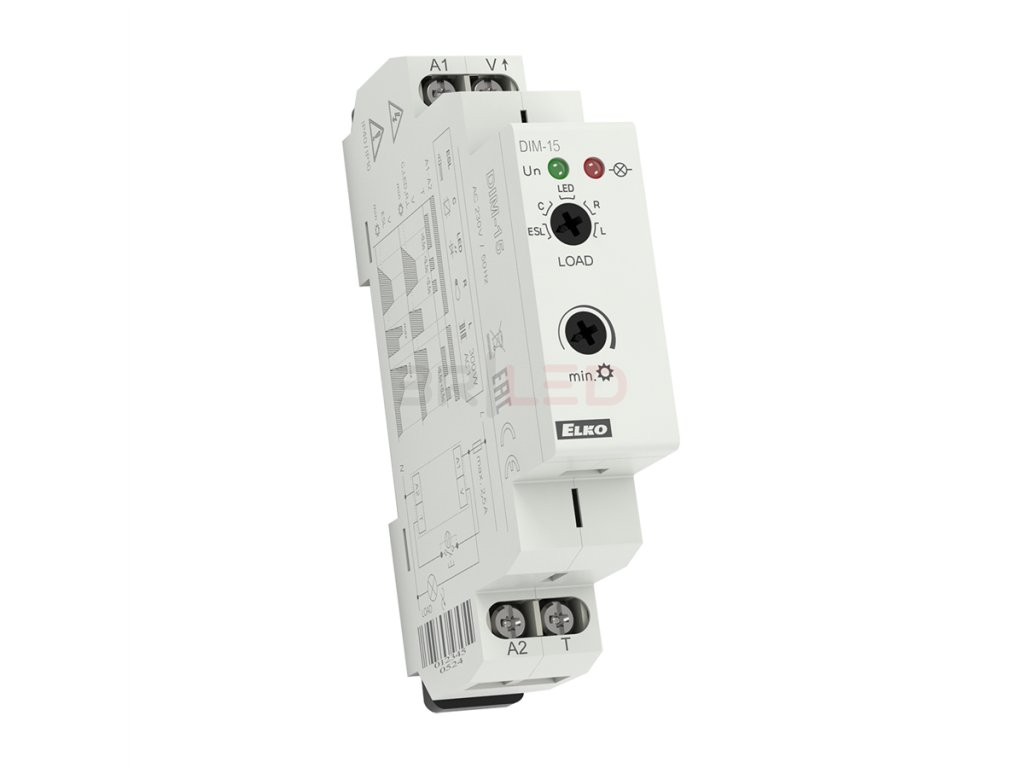

Stmívač pro LED žárovky DIM-15, 230V
Napájení: 230V AC / 50Hz | Zatížení: až 300VA | Montáž: DIN, 1 modul

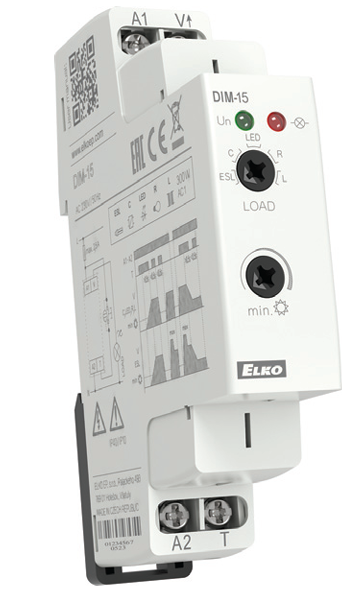

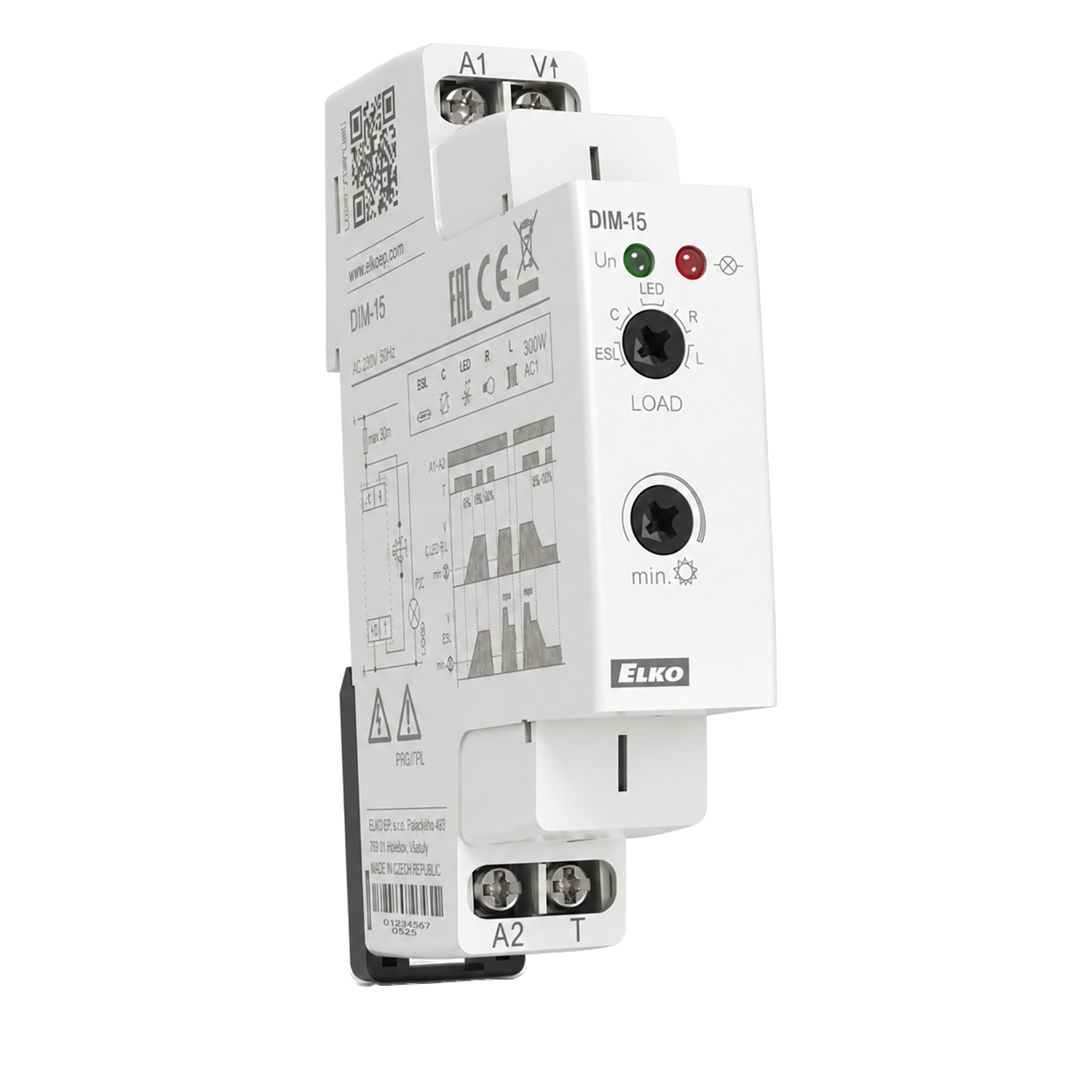

DIM-15 je univerzální stmívač pro žárovky, halogeny s transformátorem, stmívatelné úsporné žárovky i stmívatelné LED zdroje. Umožňuje plynulé řízení intenzity světla tlačítkem, případně více tlačítky zapojenými paralelně.
Kompatibilita a nastavení

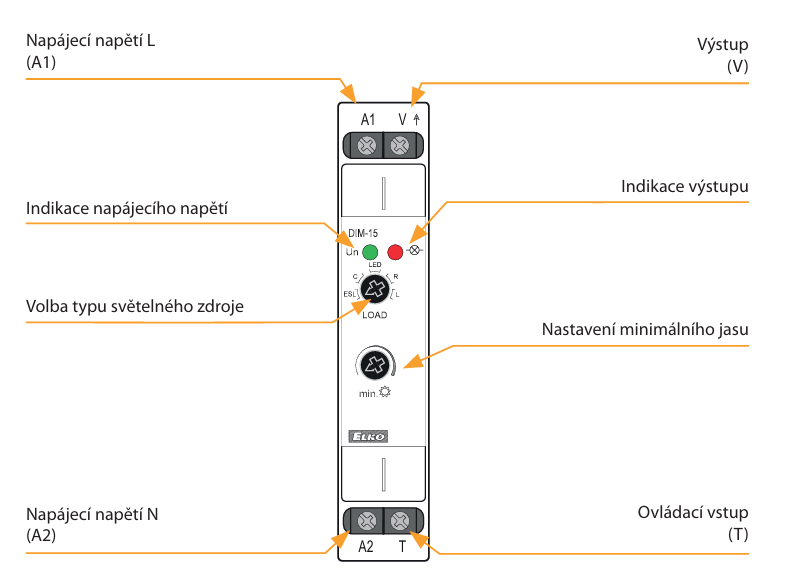

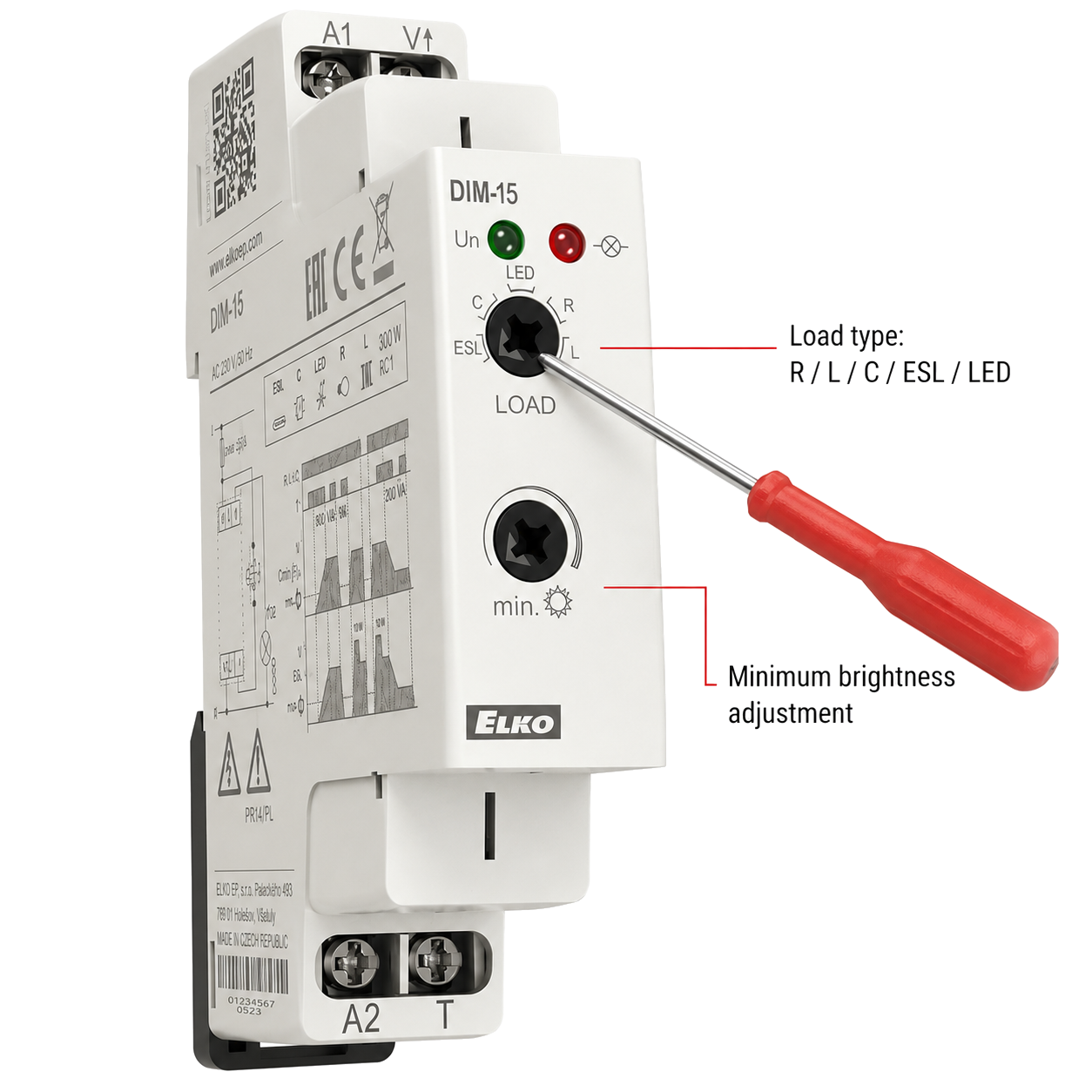

Typ zátěže (R, L, C, ESL, LED) se volí přepínačem na panelu přístroje. Potenciometrem se nastavuje minimální jas, čímž lze eliminovat blikání úsporných žárovek při stmívání. Nelze stmívat úsporné žárovky, které nejsou označené jako stmívatelné, a není dovoleno připojit současně induktivní a kapacitní zátěž.
Ovládání: krátký stisk (<0,5s) = zapnutí/vypnutí, dlouhý stisk (>0,5s) = plynulá regulace jasu.
Technické parametry a ochrany

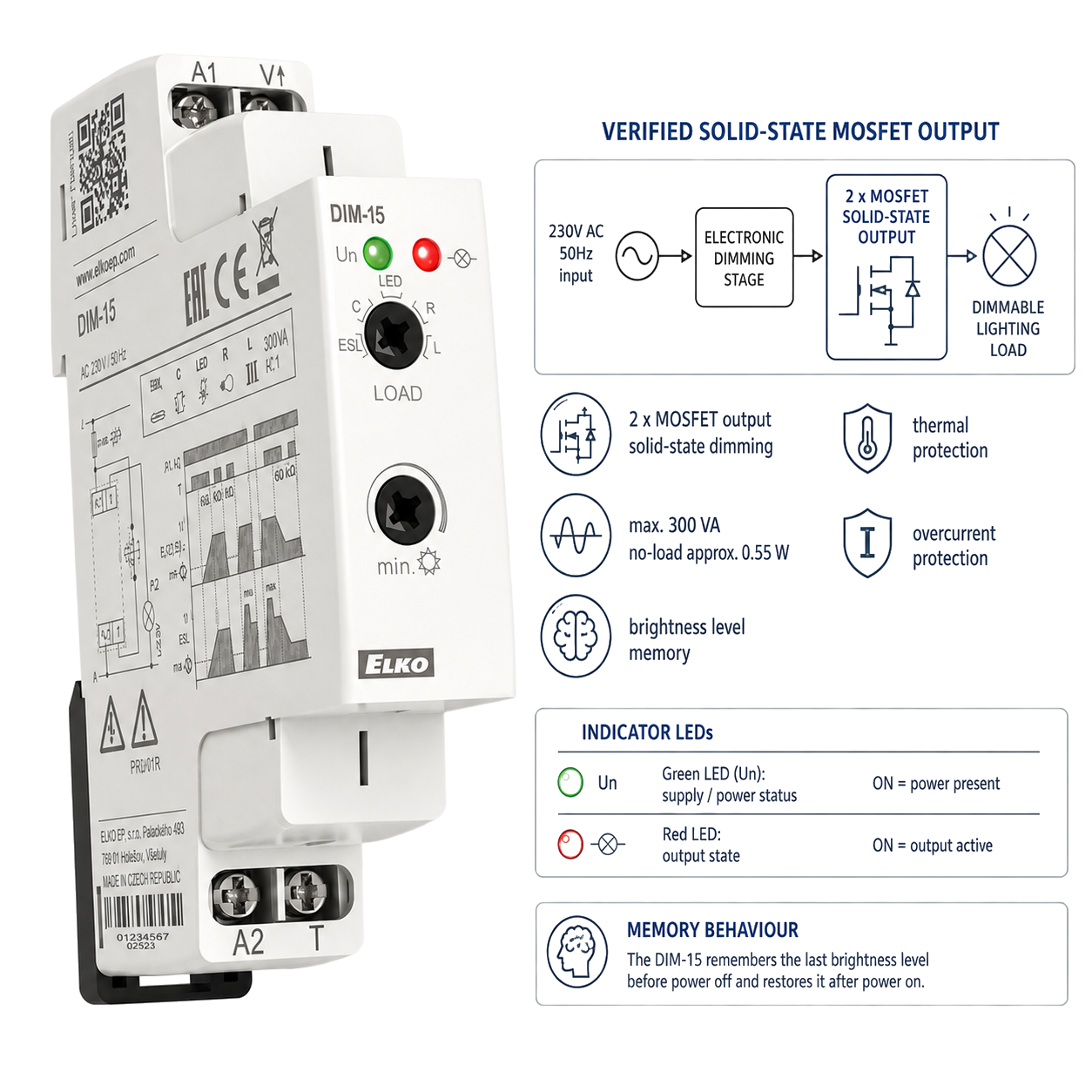

Zatížení: 300VA při cos φ=1 | Výstup: 2× MOSFET (bezkontaktní) | Příkon bez zátěže: 0,55W
Stmívač obsahuje teplotní a nadproudovou ochranu. Stav výstupu signalizuje červená LED, napájení zelená LED. Nastavená úroveň jasu se při vypnutí uloží do paměti a při opětovném zapnutí se použije znovu.
Montáž a provozní podmínky

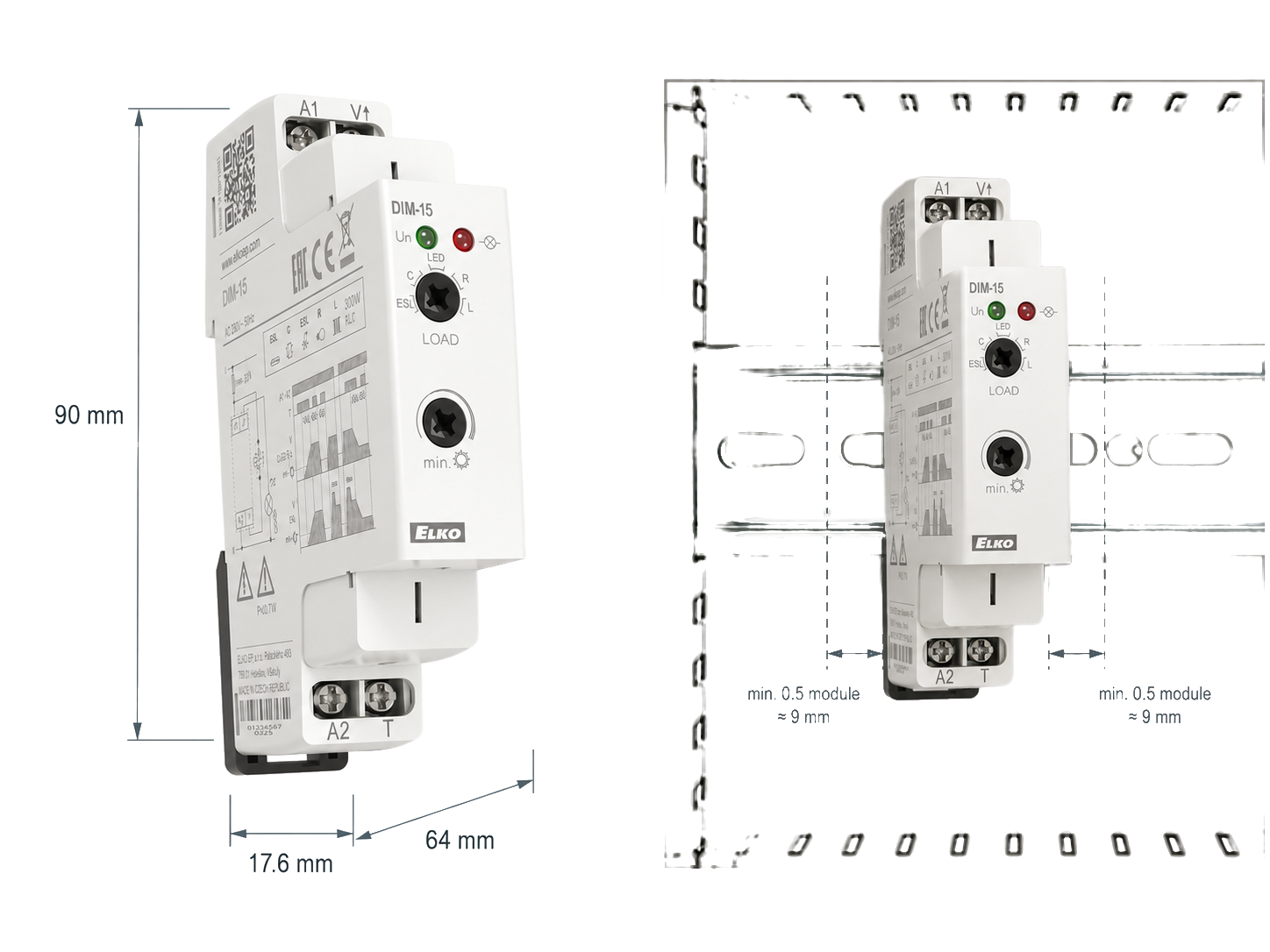

Rozměry: 90 x 17,6 x 64mm | Krytí: IP40 (čelní panel) / IP10 (svorky) | Provozní teplota: -20°C až +35°C
Montáž na DIN lištu EN 60715 (1 modul) by měla provádět kvalifikovaná osoba. Po stranách přístroje se doporučuje ponechat mezeru min. 0,5 modulu (cca 9mm) pro lepší chlazení.
