Elektronický spínaný LED zdroj 12V / 150W / 12,5A pro vnitřní LED instalace s přepínačem 115V/230V a manuálním nastavením výstupu ±10 % -> krytí IP20, rozměry 159 x 97 x 30 mm.
- Přepínač vstupního napětí 115V/230V (90 - 132V / 180 - 264V AC). Výstupní napětí nastavitelné trimrem v rozsahu ±10 %.
- Přetížení hiccup mode (110 - 150 %, auto-recovery), přepětí (115 - 135 %, auto-recovery), přehřátí 100°C (auto-recovery). Doporučené zatížení max. 120W (rezerva 20 %).
- Certifikace UL 62368-1, TÜV EN62368-1, CE, RoHS. MTBF ≥580 000 hod. Izolační napětí 3,5 kVAC.

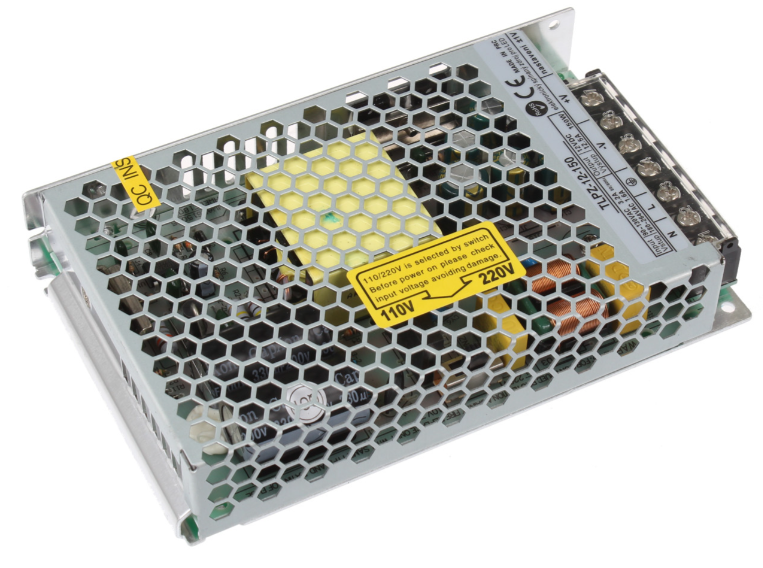

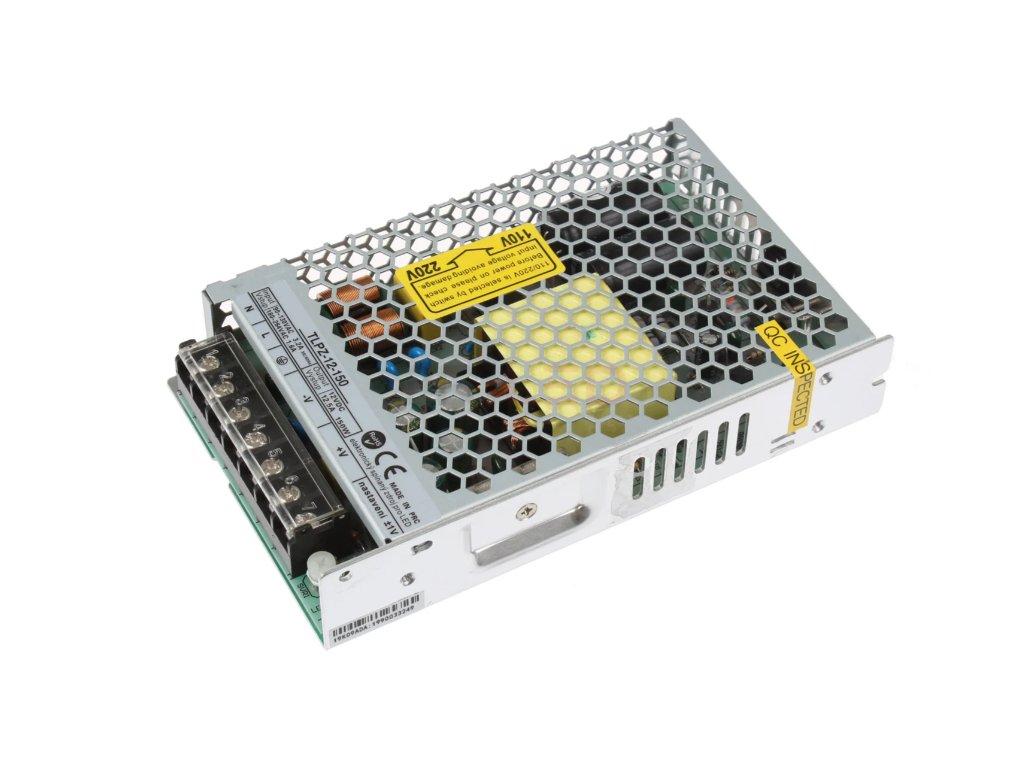

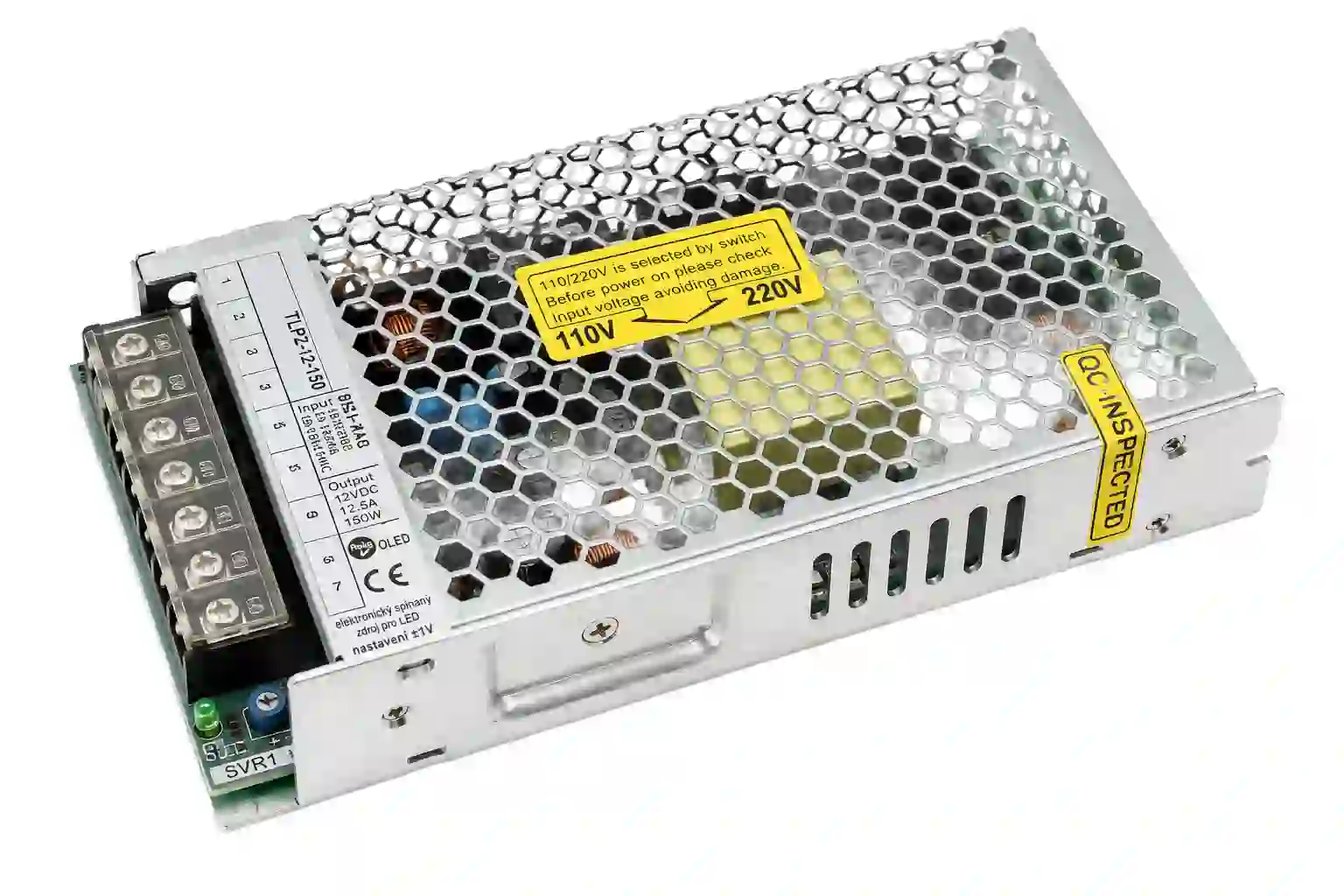

LED napájecí zdroj 12V, 150W, 12,5A, vnitřní, IP20
Výkon: 150W | Výstup: 12V DC / 12,5A | Vstup: 90 - 132V / 180 - 264V AC (přepínač) | Krytí: IP20
Elektronický spínaný LED zdroj pro vnitřní použití s nastavitelným vstupním napětím pomocí přepínače 115V/230V. Výstupní napětí lze manuálně dostavit v rozsahu ±10 %. Určen pro LED pásky a 12V LED osvětlení.

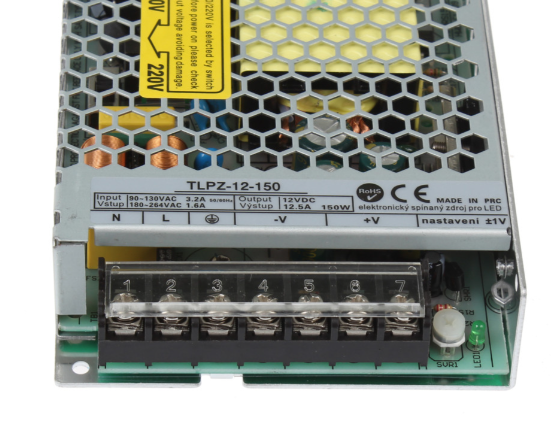

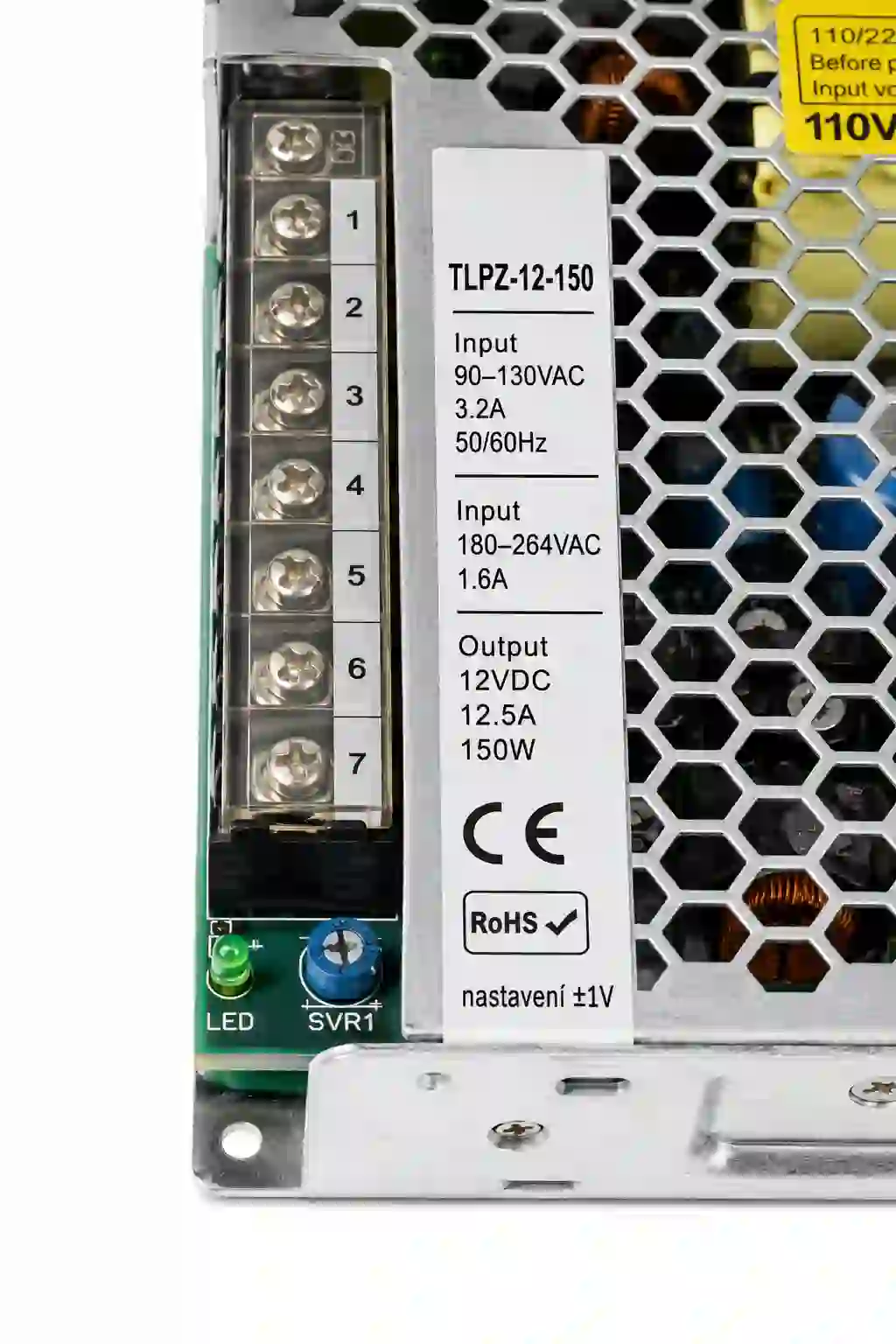

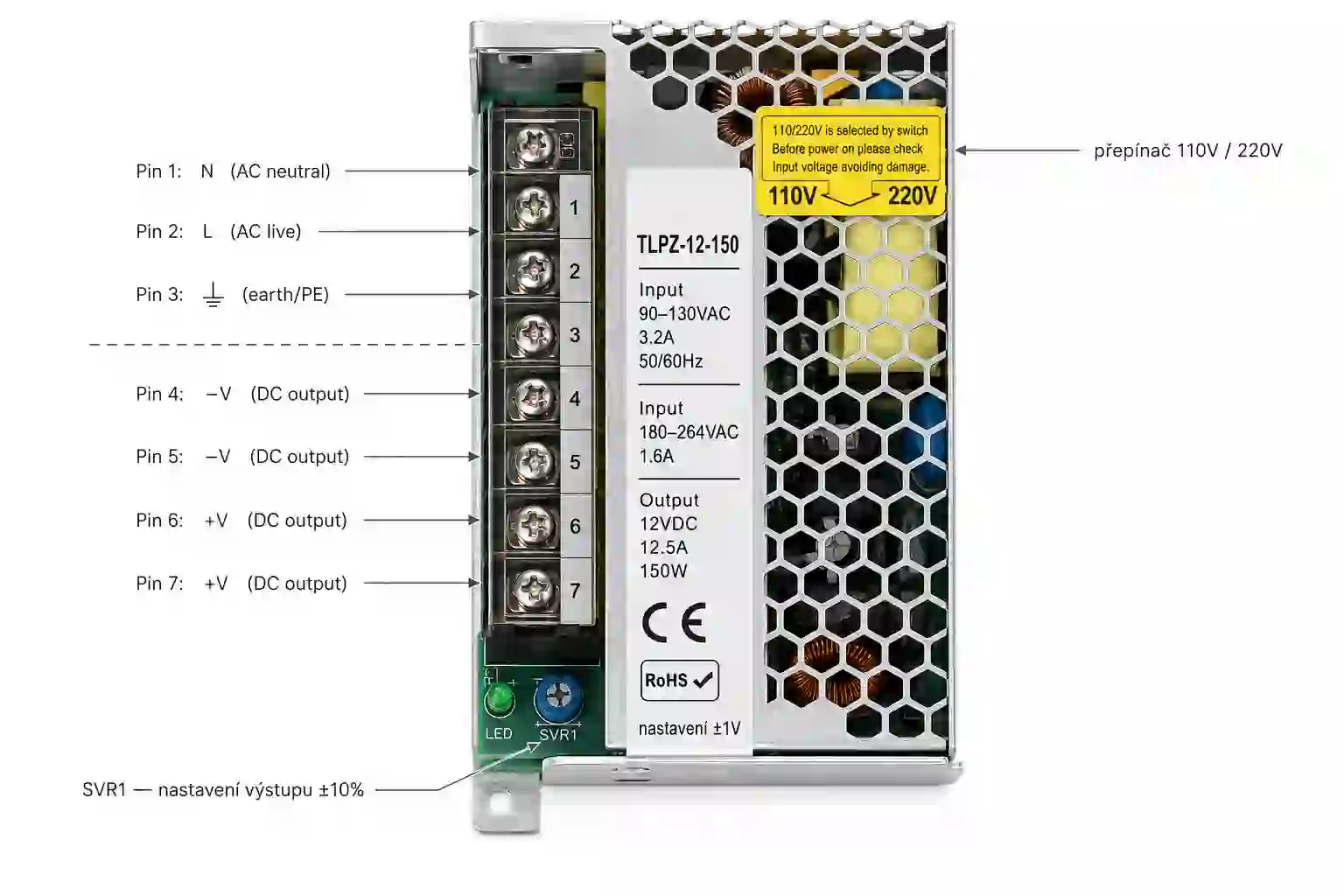

Zapojení svorek a volba vstupního napětí
Vstup: Pin 1=AC/N, Pin 2=AC/L, Pin 3=FG | Výstup: Pin 4,5=DC -V, Pin 6,7=DC +V | PWM frekvence: 65 kHz
Přepínač 115V/230V je nutné nastavit před zapojením dle místní sítě. Výstupní napětí lze manuálně dostavit v rozsahu ±10 % trimrem na pouzdře. Pracovní vlhkost 20 - 90 % RH (nekondenzující).
Ochranné funkce a doporučené zatížení
Přetížení: 110 - 150 %, hiccup mode, auto-recovery | Přepětí: 115 - 135 %, auto-recovery | Přehřátí: 100°C ±10°C, auto-recovery
Doporučené trvalé zatížení max. 120W (rezerva 20 %). Pro komerční provoz 8+ h/den max. 105W (rezerva 30 %). Startovací proud 55A (studený start). Provozní teplota -30°C - 70°C (plné zatížení do ~50°C při 230V).

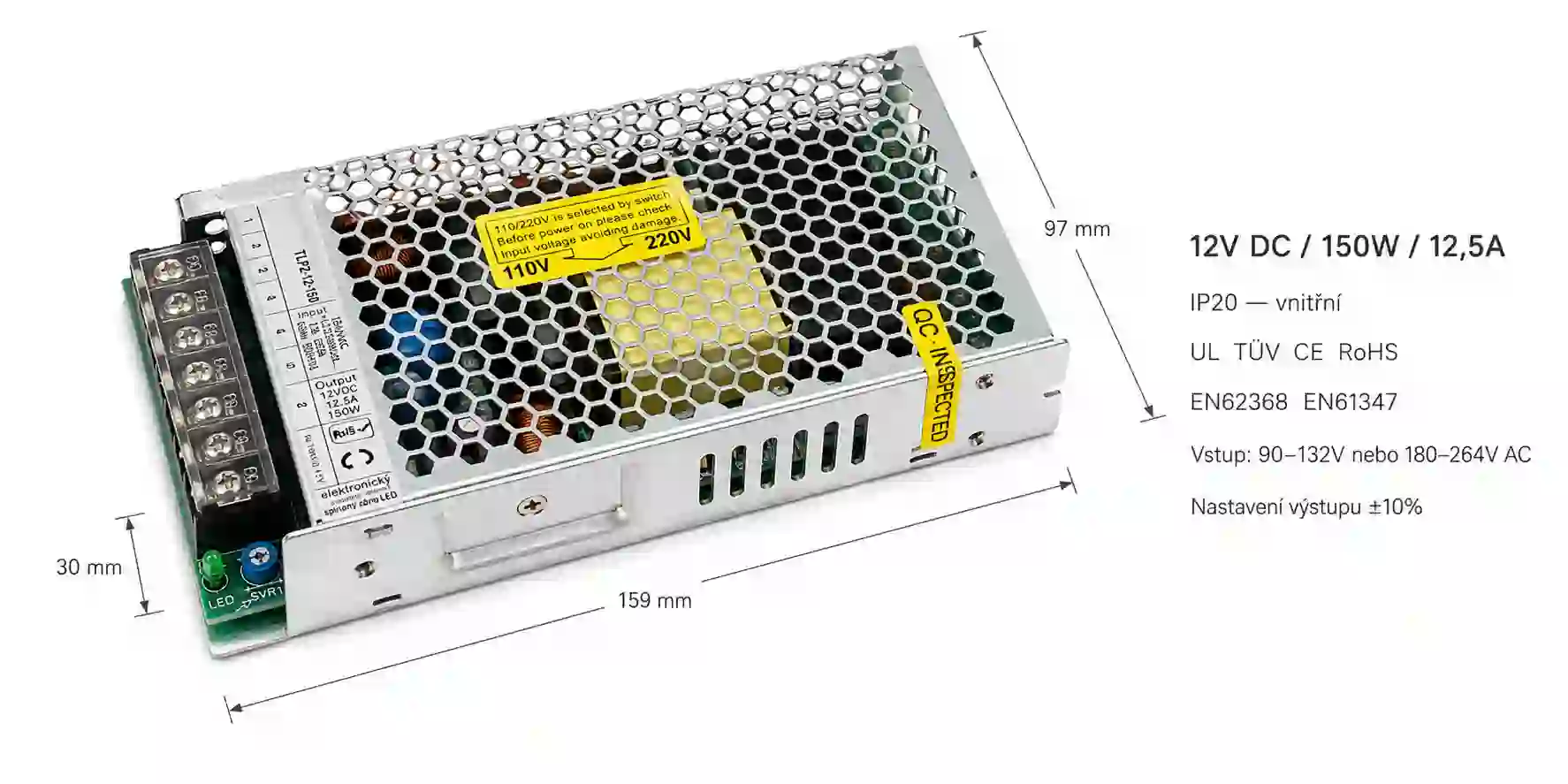

Rozměry, životnost a certifikace
Rozměry: 159 x 97 x 30 mm | Váha: 0,54 kg | MTBF: ≥580 000 hod | Izolační napětí: 3,5 kVAC (I/P - O/P)
Certifikace UL 62368-1, TÜV EN62368-1, UL 61347-1, TÜV EN61347-1. EMC: EN 55032, EN 55015 Class A, EN 61000-3-2. Prohlášení o shodě EMC 2014/30/EU, LVD 2014/35/EU, RoHS 2011/65/EU.
| Kód | Kód: 1152021 |
|---|---|
| Kategorie: | Napájecí zdroje 12V vnitřní |
| Hmotnost: | 0.51 kg |
| EAN: | 8596558008503 |
| Příkon: | 150W |
| IP: | 20 |
| Vstupní napětí: | 230V |
| Proud: | 12,5A |
| Výstupní napětí: | 12V |
| Certifikace: | CE, EMC, ROHS |
| Životnost: | 50000h |
| ? Rozměry: | 199x98x42 mm |
| Provozní teplota: | -10°C - +50°C |
| GPSR: | T-LED s.r.o., IČO: 28916913, DIČ: CZ28916913, Gabinova 867/9, 152 00 Praha 5, info@t-led.cz |
| Napětí: | 105 - 264V AC |
