- Barvy žil odpovídají kanálům: černá (+), červená (R), zelená (G), modrá (B), bílá (W).
- Doporučená max. délka kabelu od ovladače 5m, max. proudové zatížení 4 x 3,5A.
- Max. napětí 50V DC, pracovní teplota -30°C - +70°C.

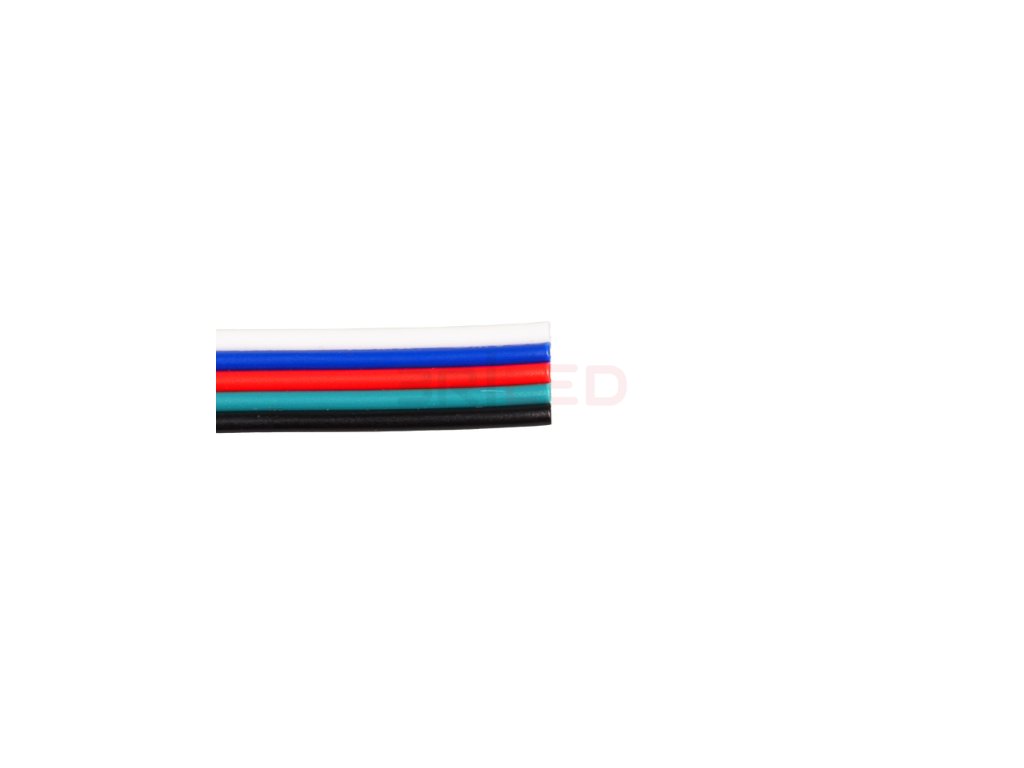

Kabel 5 x 0,3mm, plochý, RGBW
Průřez: 5 x 0,3mm² | Izolace: PVC | Počet žil: 5

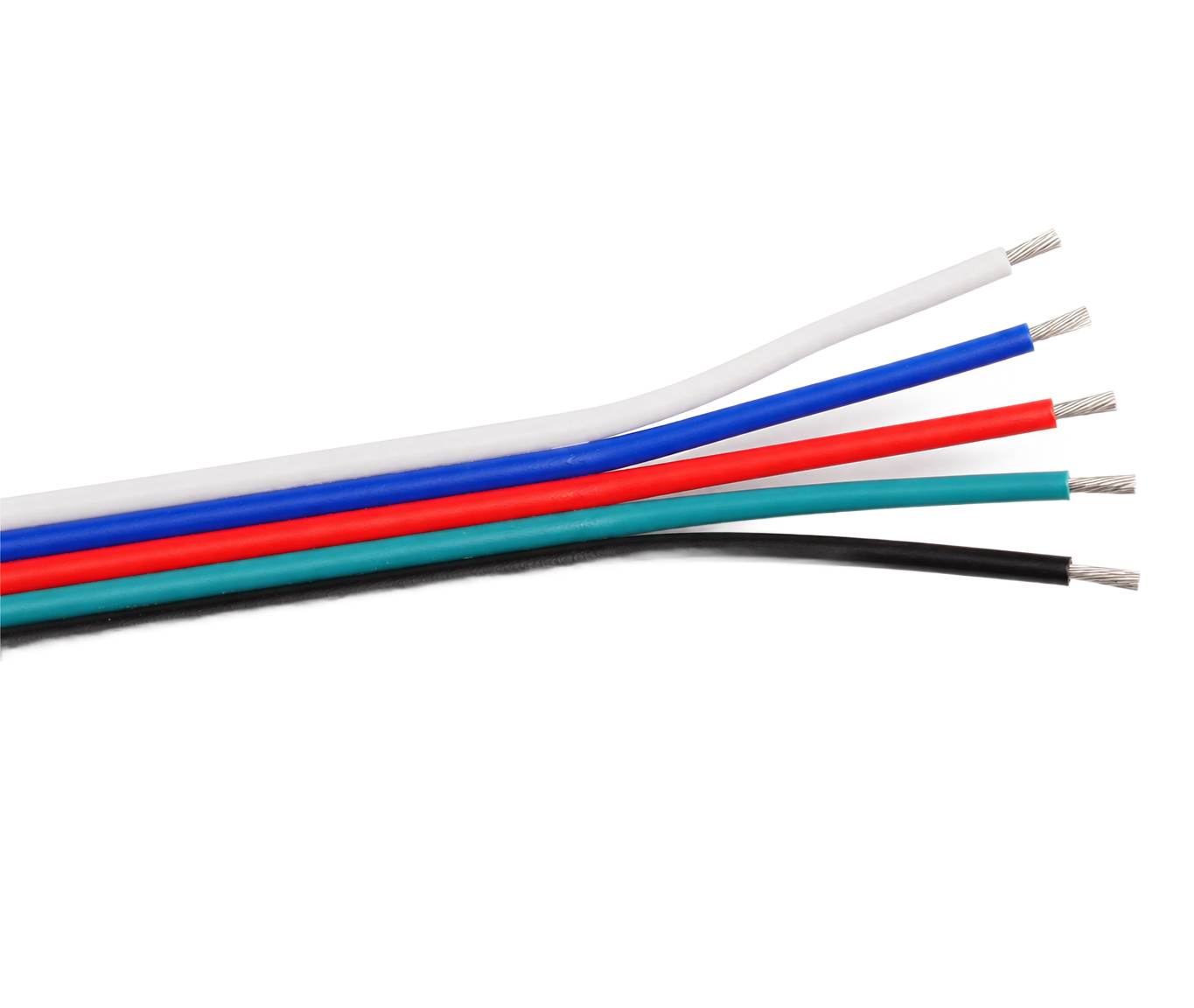

Plochý kabel CYH s barevně odlišenými žilami pro snadné a přehledné zapojení RGBW LED pásků k ovladači. Každá žíla je označena standardní barvou odpovídající kanálu pásku, takže zapojení nevyžaduje žádné měření ani hádání.

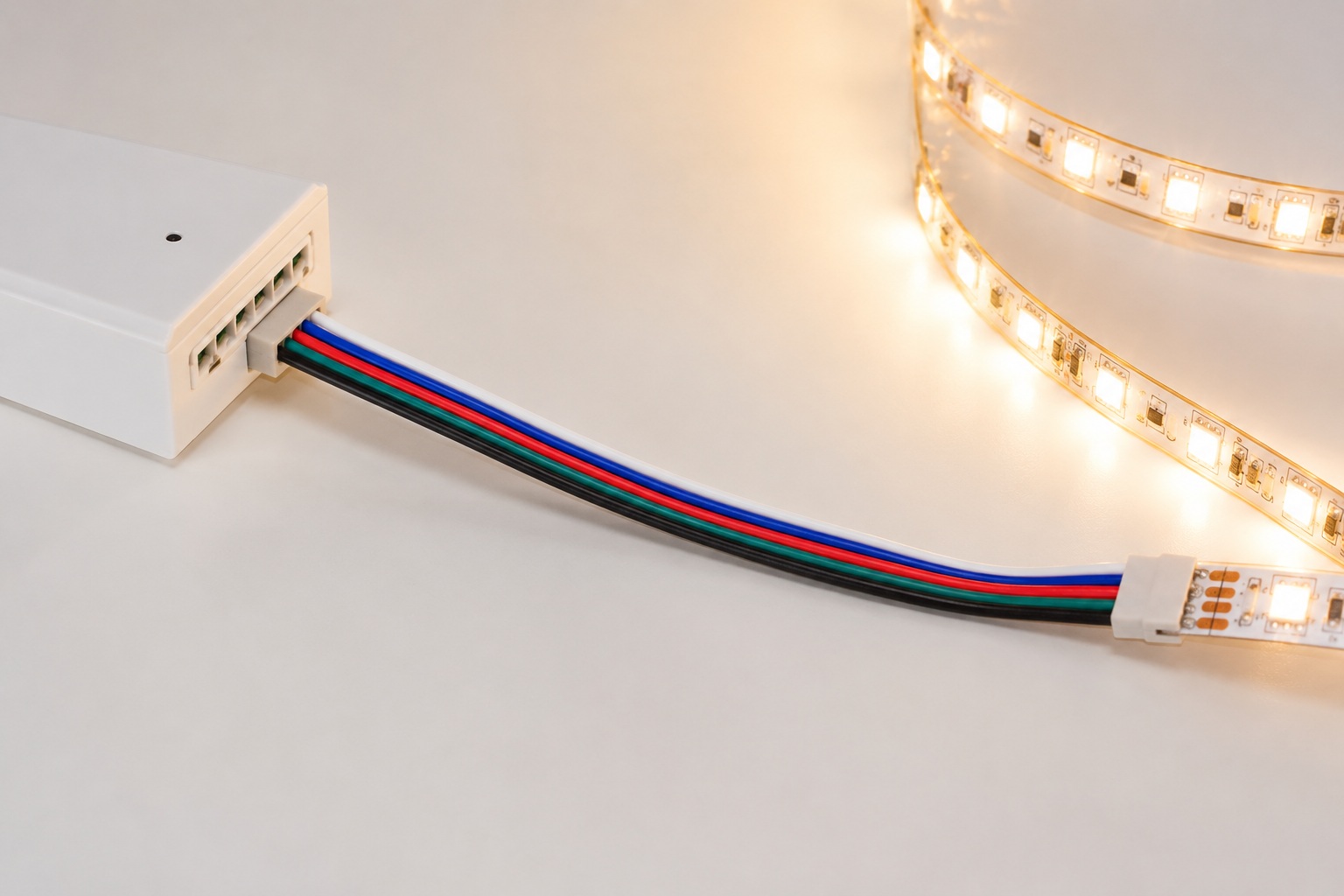

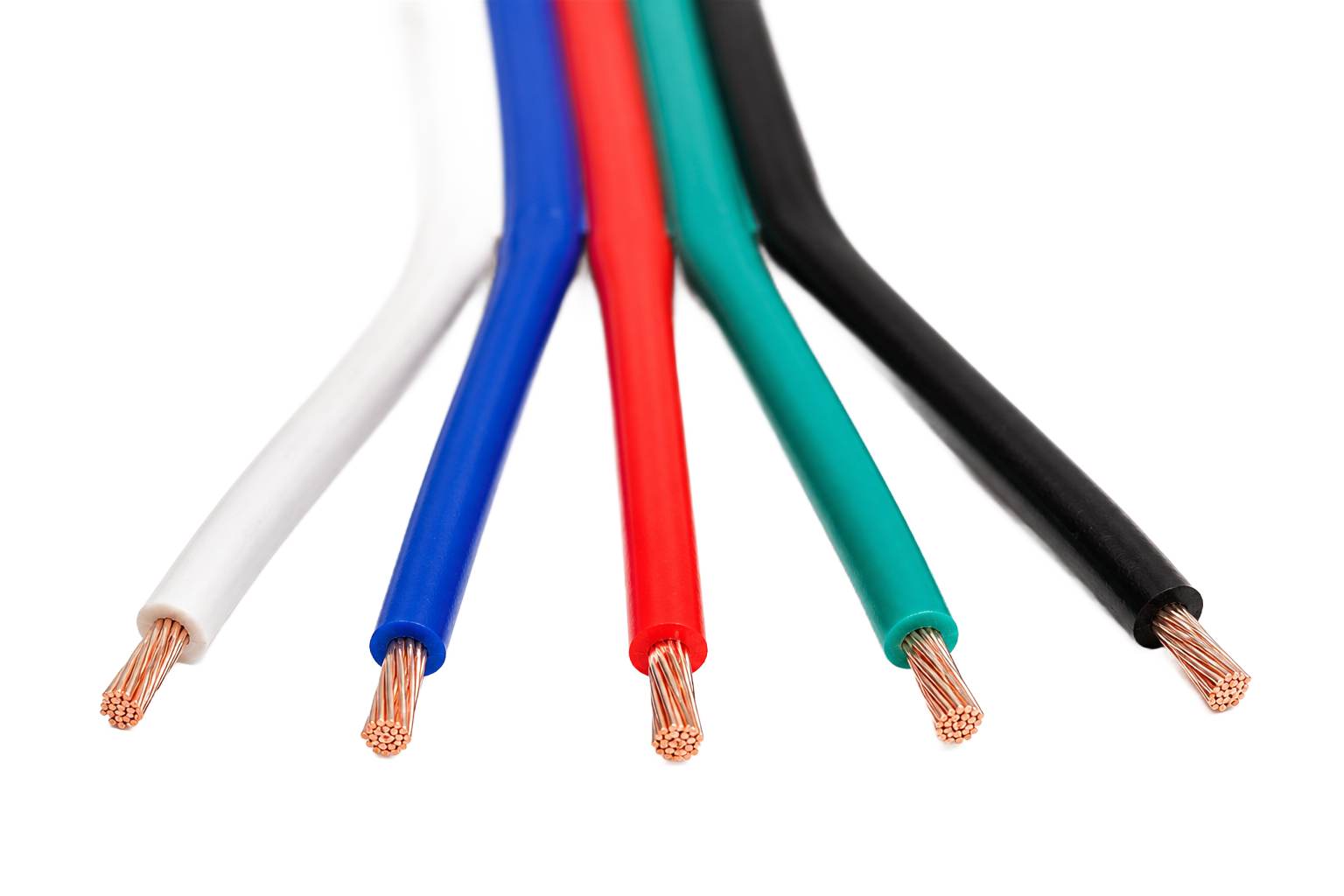

Barevné označení žil a doporučené zapojení
Černá: + | Červená: R | Zelená: G | Modrá: B
Černá žíla se připojuje na + (kladný pól pásku nebo ovladače), zbylé čtyři žíly odpovídají barevným kanálům: červená = R (červená složka), zelená = G (zelená složka), modrá = B (modrá složka) a bílá = W (bílá složka).
Maximální délky připojených LED pásků
Max. délka od ovladače: 5m | Max. proud: 4 x 3,5A | Provedení: ploché, 5 žil
Pro správnou funkci RGB a RGBW pásků je důležité dodržet maximální délku kabelu od ovladače - při překročení může docházet k úbytku napětí a nerovnoměrnému svícení. Doporučená délka je max. 5 metrů pro RGBW pásek s příkonem 14,4W/m, nebo max. 10 metrů pro pásek s příkonem 7,2W/m.

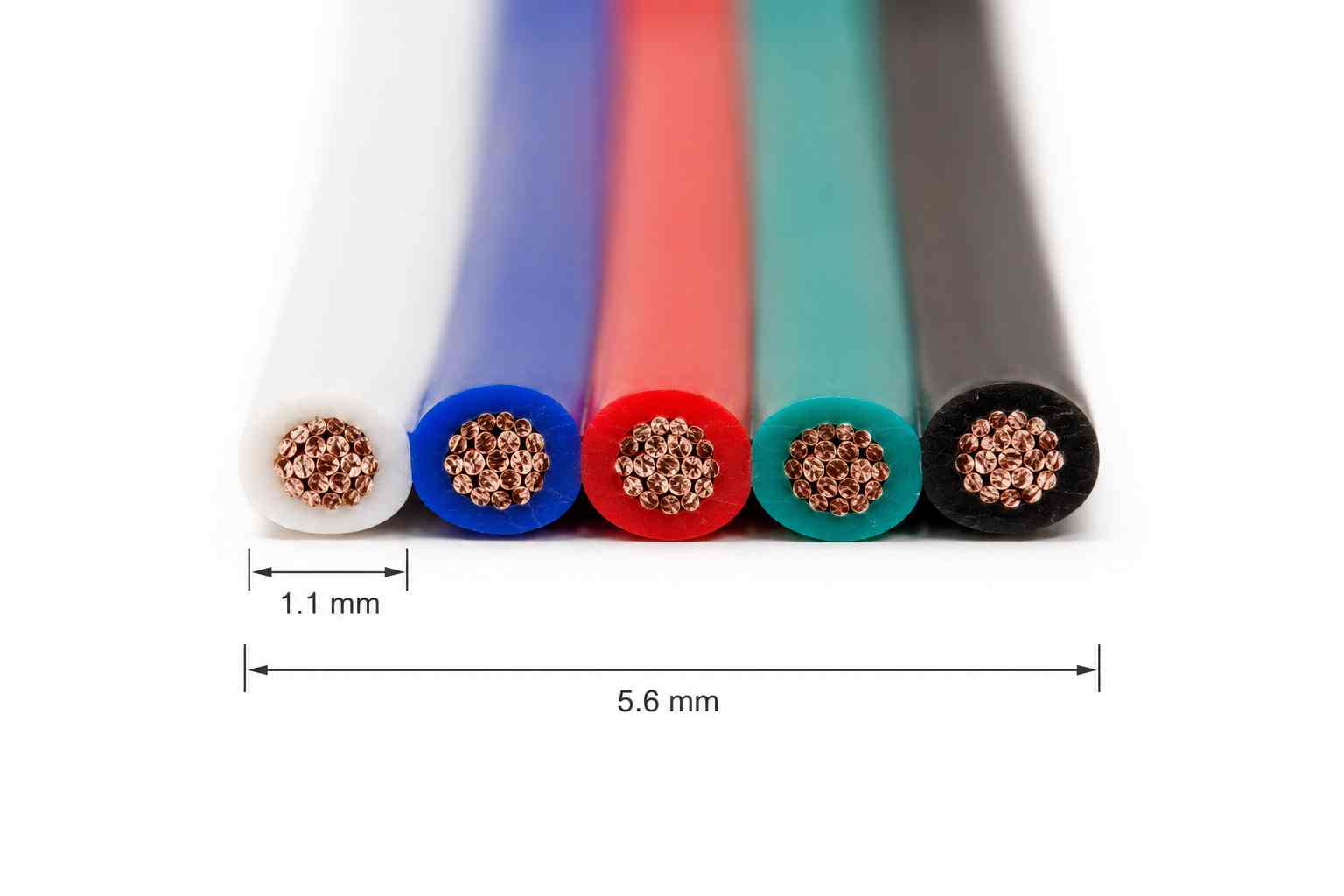

Technická specifikace a certifikace
Max. napětí: 50V DC | Pracovní teplota: -30°C - +70°C | Norma: EN 50525-2-11
Kabel splňuje normu EN 50525-2-11 a nese označení CE.
| Kód | Kód: 112391 |
|---|---|
| Kategorie: | Kabely a napájení |
| EAN: | 1100687980776 |
| Barva: | RGBW |
| Materiál: | PVC |
| Vstupní napětí: | 50V |
| Proud: | 4 x 3,5A |
| Provozní teplota: | -30°C - +70°C |
| Průřez vodičů: | 5× 0,3 mm2 |
| GPSR: | T-LED s.r.o., IČO: 28916913, DIČ: CZ28916913, Gabinova 867/9, 152 00 Praha 5, info@t-led.cz |
| Externí sklad: | 305 |
