- Barvy žil odpovídají RGB kanálům: černá (+), červená (R), zelená (G), modrá (B).
- Doporučená max. délka připojeného pásku: 20m (14,4W/m) nebo 40m (7,2W/m).
- Pracovní teplota -30°C - +70°C, dodáván na cívce 100m.

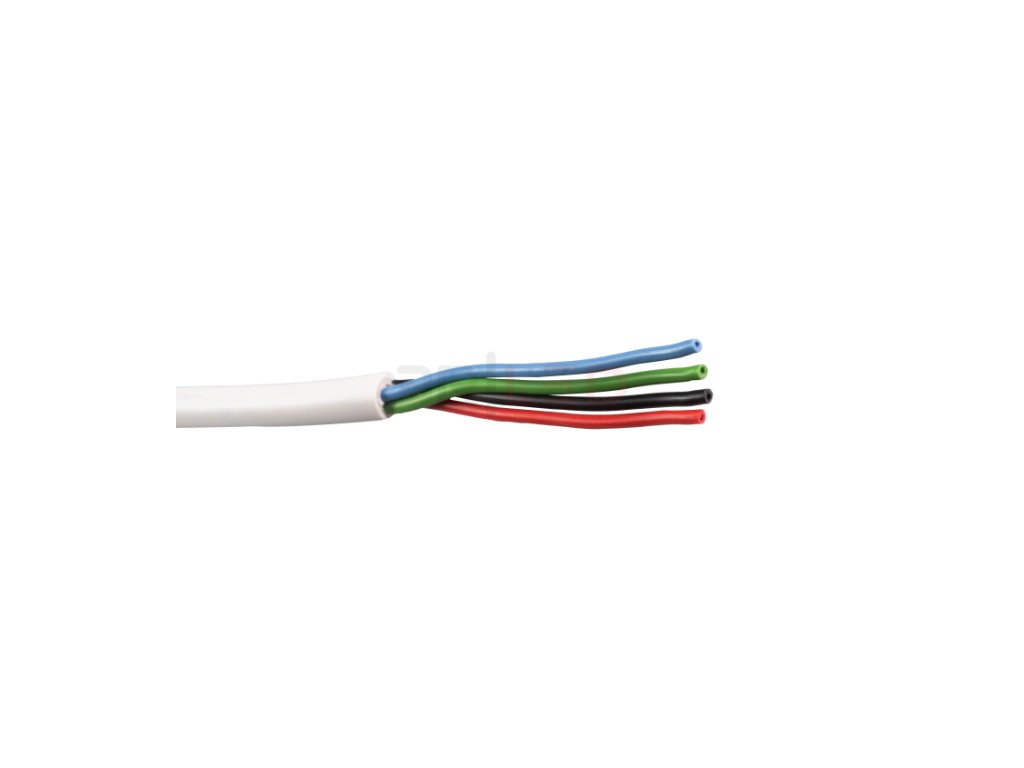

Kabel 4 x 0,5mm, kulatý, RGB
Průřez: 4 x 0,5mm² | Max. napětí: 400V | Max. proud: 8A na žílu | Délka: 100m

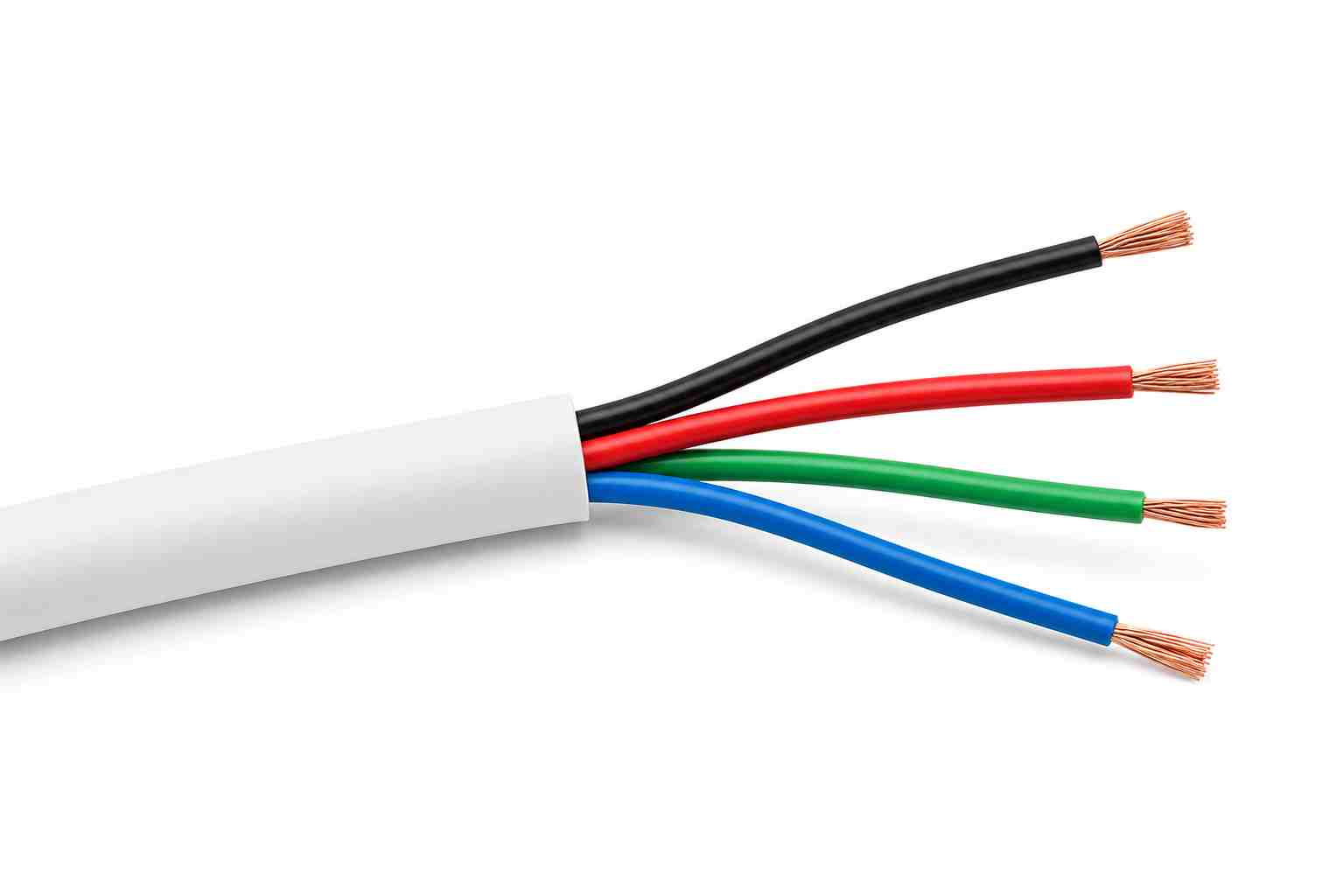

Kulatý čtyřžilový kabel H05VV-F pro propojování RGB LED pásků s ovladači nebo vzájemné propojení pásků. Barevně odlišené žíly usnadňují zapojení bez záměny kanálů. Dvojitá PVC izolace chrání vodiče i při volném vedení bez krytu.

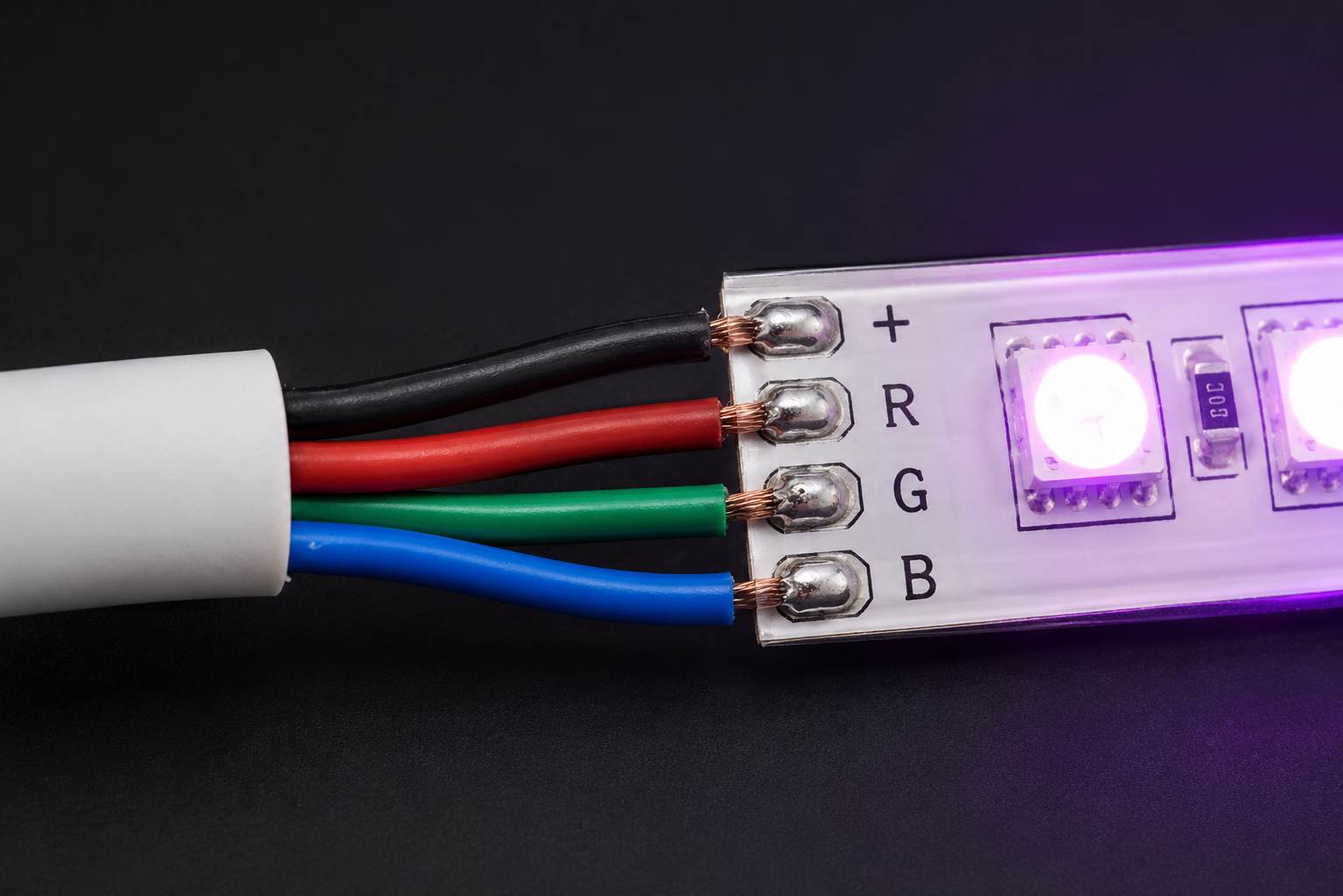

Barevné označení žil a doporučené zapojení
Černá: + (plus pásku nebo ovladače) | Červená: R = červený kanál | Zelená: G = zelený kanál | Modrá: B = modrý kanál
Každá žíla má barvu odpovídající příslušnému RGB kanálu na ovladači. Zapojení je přímočaré - barva kabelu odpovídá barvě vstupu na ovladači nebo konektoru pásku.

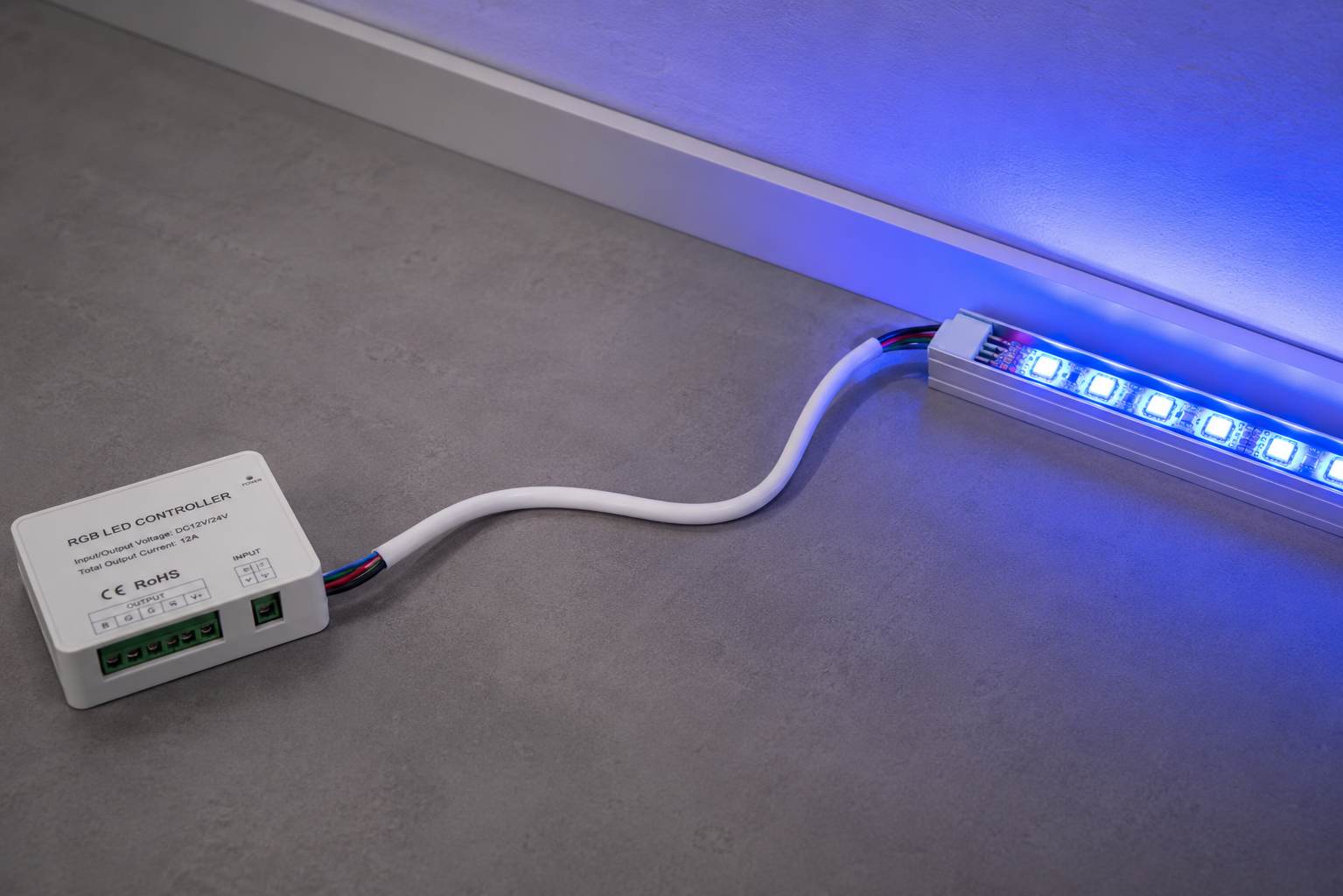

Doporučené délky připojeného RGB pásku
RGB pásek 14,4W/m: max. 20 metrů | RGB pásek 7,2W/m: max. 40 metrů
Průřez 0,5mm² na žílu limituje maximální délku připojeného pásku. Při překročení doporučené délky dojde k úbytku napětí a nerovnoměrnosti barev. Pro výkonnější pásky nebo delší trasy volte kabel s větším průřezem.

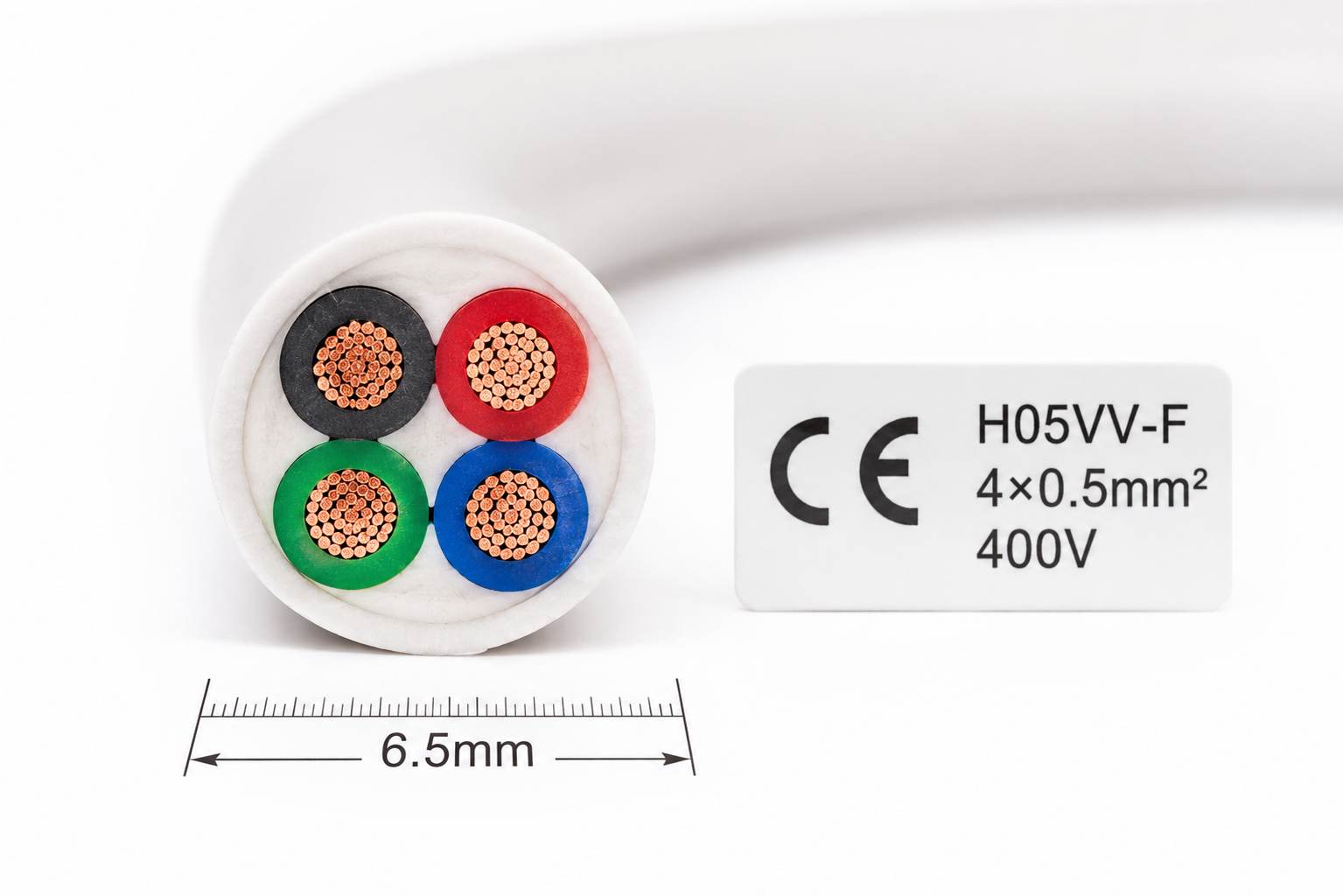

Teplotní odolnost a certifikace
Pracovní teplota: -30°C - +70°C | Teplota při pokládce: -5°C - +70°C | Certifikace: CE, EN 50525-2-11
Kabel splňuje normu EN 50525-2-11 a nese označení CE. Snese pracovní teploty od -30°C do +70°C. Pokládku provádějte při minimálně -5°C.
| Kód | Kód: 112402 |
|---|---|
| Kategorie: | Kabely a napájení |
| EAN: | 1100000111078 |
| Barva: | RGB |
| Materiál: | PVC |
| Vstupní napětí: | 400V |
| Proud: | 4 x 8A |
| Provozní teplota: | -30°C - +70°C |
| Průřez vodičů: | 4 x 0,5 mm2 |
| GPSR: | T-LED s.r.o., IČO: 28916913, DIČ: CZ28916913, Gabinova 867/9, 152 00 Praha 5, info@t-led.cz |
| Externí sklad: | 6355 |
